| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-50/12.47 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

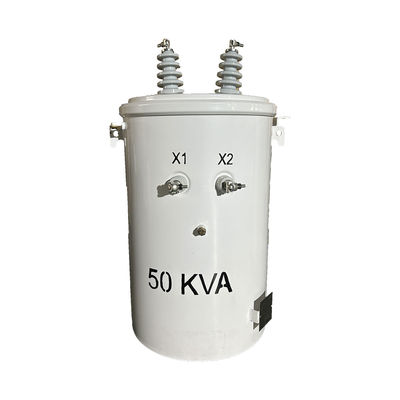

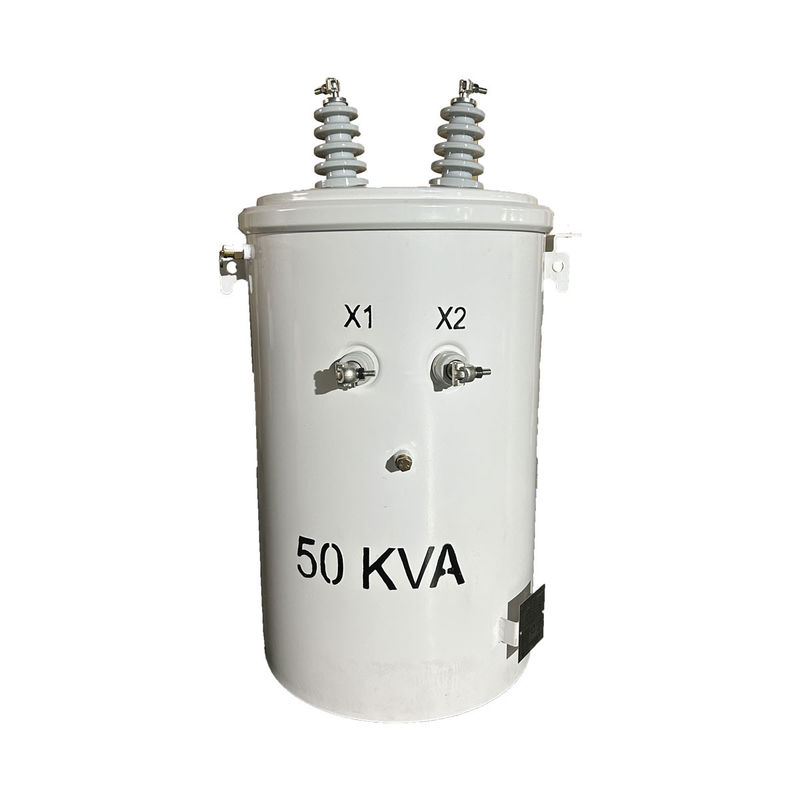

50KVA 단일 단계 전극 분배 트랜스포머 오일 잠수 12470V ~ 277V
윈리 일렉트릭이 생산하는 스톨에 장착된 트랜스포머는 10kVA에서 333kVA까지의 가속량을 가지고 있으며, ANSI/IEEE C57, IEC60076 및 기타 표준을 충족합니다.그리고 DOE와 CSA의 효율성 요구 사항을 충족하거나 초과합니다.우리의 제품은 북미, 중남미, 동남아시아와 같은 시장에 대량으로 수출되었으며 널리 칭찬되었습니다.
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 단계 | 단일 단계 |
| 용량 | 50KVA |
| 원전 전압 | 12470GrdY/7200 |
| 2차 전압 | 277V |
| 2차 파소르 | 단일 단계 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 단열 액체 | FR-3 오일 - 비 PCB 유체 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |
| 효율성 | 98.90% |
제품 도면
싱글 단계 스톨 장착 변압기 구조 특징

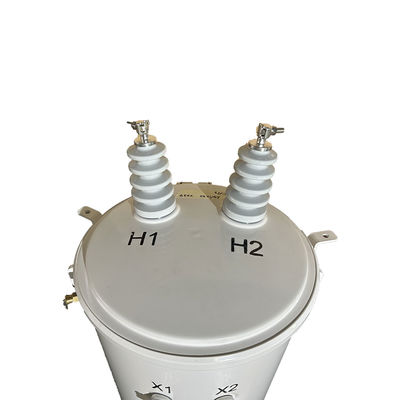

1탱크 뚜?? 에는 고전압 포스텔렌 부싱이 있으며, 알루미늄 또는 구리 케이블을 수용 할 수 있는 링 단말기가 있습니다.
2탱크 덮개의 원형 꿰매기 구조는 균일한 스트레스 분포와 신뢰할 수있는 밀폐를 보장합니다.
3탱크 벽에 있는 링 볼트는 저전압 부싱과 터미널 역할을 하며, 틴으로 덮여 있습니다.
4이 제품은 압력 완화 밸브와 함께 제공됩니다.
5ANSI 표준에 따르면, 변압기의 위쪽과 아래쪽의 서스펜션 갈고리가 적합합니다.
6탱크의 지상 터미널은 링 볼트 지상 터미널입니다.
사양
| 단일 단계 스톨 장착 변압기 | ||||||
| 가산용량 | 높은 전압 |
낮은 전압 |
연결 기호 | 표준 | 단회로 임피던스 | 효율성 |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V 또는 다른 |
120~240V 240~480V 347V 600V |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다.QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
