| 브랜드 이름: | WINLEY |
| 모델 번호: | DM-167/4.16 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

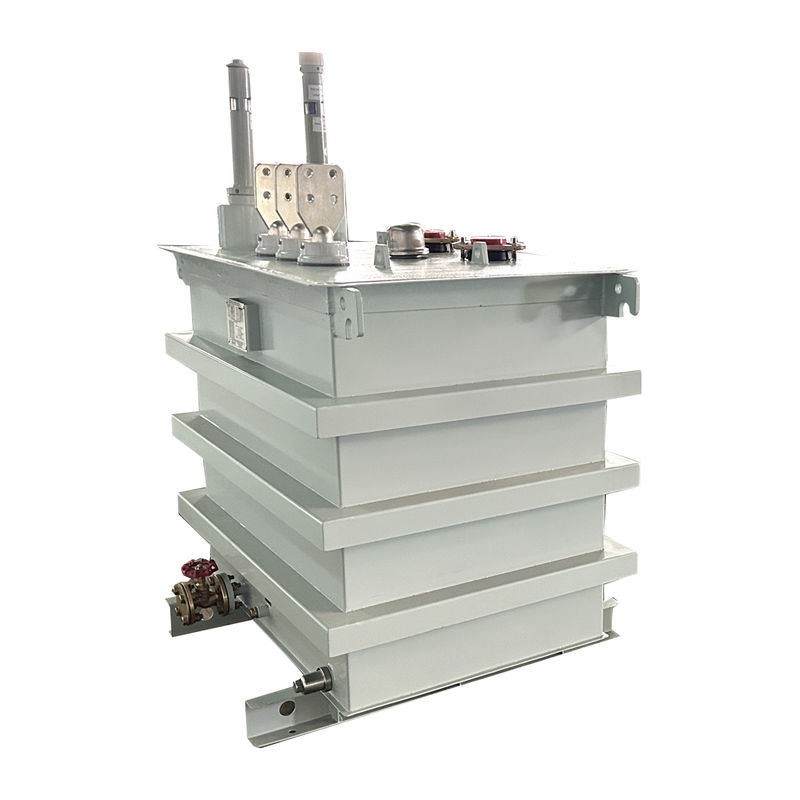

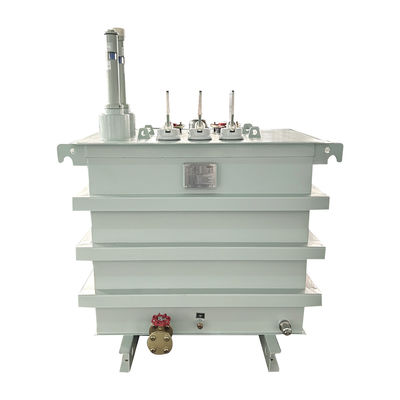

100KVA 단일 단계 잠수 분배 트랜스포머 4160V ~ 240V ANSI IEEE 표준
잠수 및 때때로 잠수 트랜스포머는 주로 침식 환경과 일시적 또는 장기적인 홍수 조건에 민감한 지하 유통 회로에서 사용됩니다..때때로 잠수 트랜스포머는 미리 정해진 압력 및 시간 조건 하에서 잠재적인 홍수에 노출된 지하 방 또는 볼트에서 작동하도록 설계됩니다.
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 단계 | 단일 단계 |
| 용량 | 167KVA |
| 원전 전압 | 4160GrdY/2400 |
| 2차 전압 | 240/120V (L-N) |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 임페던스 | 20.75% |
| 주요 연결 유형 | 로드 브레이크 부시 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 55dBA |
| 탱크 재료 | 304 스테인리스 스틸 |
| 주택 재료 | 304 스테인레스 스틸 스틸 w/ 부식 저항 뚜?? 반지, 제거 가능한 뚜?? |
| 하드웨어 소재 | 304 스테인레스 스틸 하드웨어 |
| 크기* | 39W × 49D × 50H |
| 탱크 지름* | 39.5.00 과다 복용 |
| 건조 무게* | 8230.95파운드 |
| 전체 무게 (액으로 채워진) * | 1690.5파운드 |
제품 구조

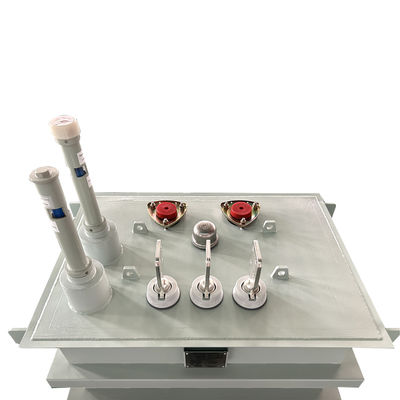

1지하 트랜스포머는 일반적으로 콘크리트로 만들어진 구덩이에 설치되며 표면 공간을 차지하지 않습니다.플러그인 번개 차단기, 압력 완화 밸브는 지하 트랜스포머와 상자 덮개에 설치되어 있습니다. 이러한 액세서리는 지상에서 관찰하고 작동 할 수 있습니다.
2오일 탱크는 스테인리스 스틸 (또는 고품질의 철판 다층 항성화 기술 장치) 로 만들어집니다.완전히 밀폐 된 구조와 밀폐 된 용접 구조로 상자 가장자리를 따라 밀폐 영역을 최소화하기 위해, 그리고 특별한 지하 환경에서 오랫동안 안전하게 작동 할 수 있습니다.
3지하 조합 변압기의 종합 제어 장치는 RS485, 유선 모덴, 무선 GSM 또는 무선 GPRS를 통해 외부로 통신 신호를 보낼 수 있습니다.
제품 도면
사양
| 단일 단계 스톨 장착 변압기 | ||||||
| 가산용량 | 높은 전압 |
낮은 전압 |
연결 기호 | 표준 | 단회로 임피던스 | 효율성 |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V 또는 다른 |
120~240V 240~480V 347V 600V |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다.QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
