| 브랜드 이름: | WINLEY |
| 모델 번호: | S-150/12 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

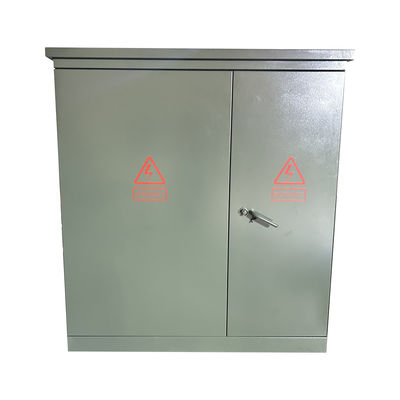

150kva 패드 마운트 3단계 오일 잠긴 분배 트랜스포머 전력 사용 34500V ~ 208V ANSI / IEEE C57
윈리 3단계 패드 장착 변압기 생산에 전문. 우리의 제품은 ANSI, IEEE, DOE, CSA 및 기타 표준을 준수합니다. 등급 전력은 일반적으로 75kVA에서 5500kVA입니다.전압은 34까지 도달할 수 있습니다..5 kV. 우리의 제품은 대량으로 북미 및 다른 곳으로 수출됩니다. 우리는 디자인, 생산 및 판매 후 서비스에서 풍부한 경험을 가지고 있습니다.
3단계 패드 장착 트랜스포머 UL 인증
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 아래 작업 (계단 위 작업에 승인되지 않습니다) |
| 단계 | 3단계 |
| 용량 | 150KVA |
| 벡터 그룹 | ᄋᄋᄋ |
| 원전 전압 | 34500GrdY/19920 |
| 2차 전압 | 208Y/120 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |

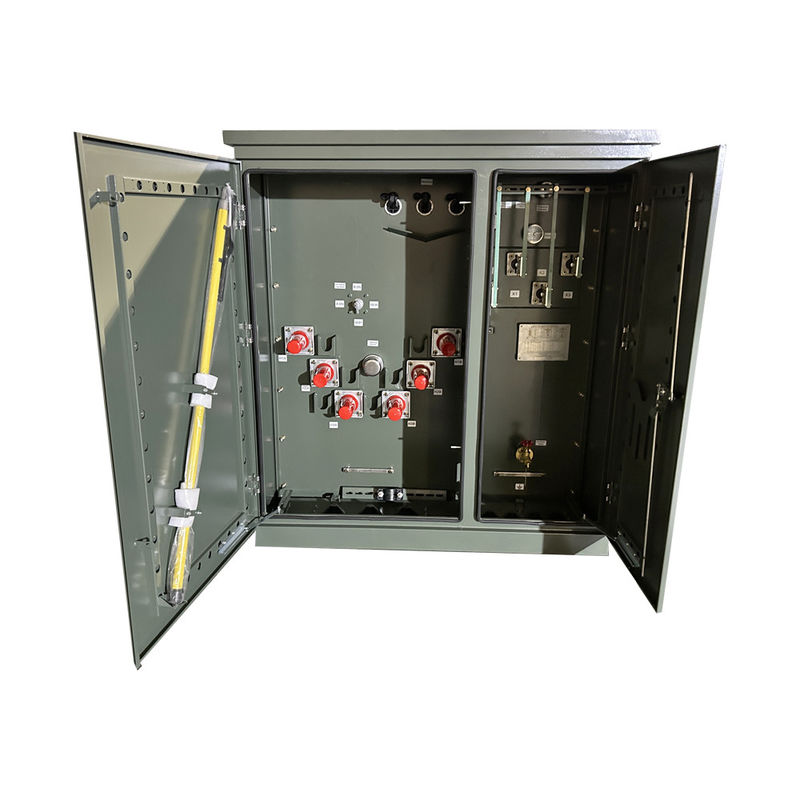

구조
성능
이 150 KVA 3단계 패드 장착 변압기는 1차 측면의 정압 2,400 ∼ 46,000 V, 2차 측면의 208Y/120 V ~ 14,400 V입니다.이 유닛의 코어는 최첨단 기술을 사용하여 냉 laminated 실리콘 스틸 laminations에서 만들어집니다이 트랜스포머는 에너지 효율이 높고 열 배출량이 낮아서 냉각 요구가 적습니다.이 단위는 또한 광유가 65°C의 온도 상승과 함께 절연 액체로 제공됩니다.. 그것의 NEMA 타입 3R 칸막이와 함께 이 패드-마운트 단위는 실내 또는 야외 애플리케이션에 사용할 수 있습니다. 이 트랜스포머는 주로 전기 전력 분배에 사용 됩니다.,에너지 관리 시스템 및 지하 산업 전력 분배그리고 도시를 아름답게 만드는 효과를 얻을 수 있습니다.
기술 도면
사양
| 제품 사양 | ||||||||
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
