| 브랜드 이름: | WINLEY |
| 모델 번호: | D-75/5 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

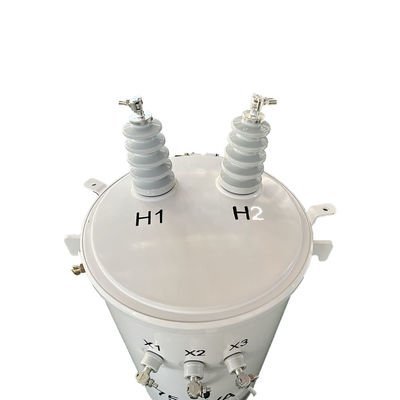

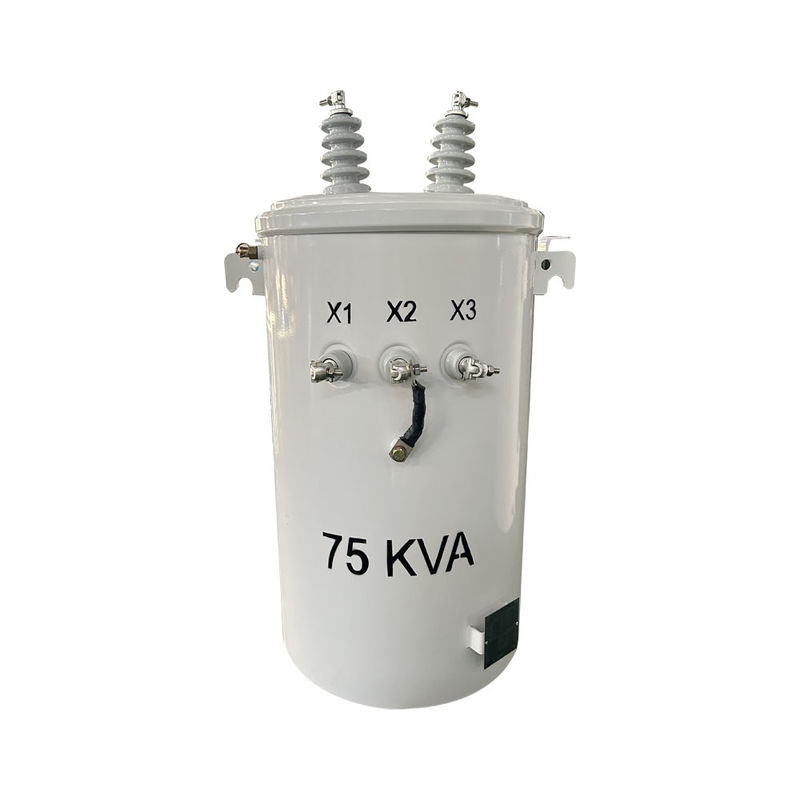

75kva 오일 싱글 파스 오버헤드 폴 마운트 된 분배 트랜스포머 4160GrdY/2400 ~ 120/240V
트랜스포머는 실린더 밀폐 구조입니다. 각 하나는 ANSI 표준에 부합하는 토착 장치, 갈고리,지탱 럭과 덮개에 하나 또는 두 개의 고전압 부시로 고정되어 있습니다.저전압 부시 탱크의 벽과 눈 볼트, 연결 단말기. 탭 교환기는 전원을 끄는 후 명령에 따라 조정해야합니다.
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 단계 | 단일 단계 |
| 용량 | 75KVA |
| 원전 전압 | 4160GrdY/2400 |
| 2차 전압 | 120/240V (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN |
| 임페던스 | 20.75% 전형적인 |
| 효율성 표준 (들) | DOE 2016 표준,CSA 표준,ANSI/IEEE 표준 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 51 dBA |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 크기* | 2675'W x 28.30'D x 47.18'H |
| 전체 무게 (액으로 채워진) * | 873파운드 |
| 효율성 | 990.05% |
| 부하 손실이 없습니다 (와트) | +/- 240W |
| 전체 부하 손실 (와트) | +/- 840W |
제품 도면
표준 특징
■ISO 9001 인증 품질 시스템.
■화면 시스템 IEEEC57의 성능을 충족하거나 초과합니다.12.28 표준
■CSA C2.1-06 및 CSA C2.2-06 표준의 모든 요구 사항을 충족하는 리프팅 럭
■기계 및 전기 계산을 위한 컴퓨터 보조 설계 (C.A.D.)
■핵 및 코일은 최적의 총 소유 비용 (TOC) 을 위해 설계되었습니다.
■오프레전스 어래스터 브래킷을 제공함,브래킷은 옵션으로 제공됩니다.
■단회 강도, 효율성 및 열 강도를 높이기 위한 "하위-하위-하위" 롤링
■필요에 따라 덮개 또는 측면 벽에 장착 된 고전압 부시 ().
■효율성을 높이고 소음 수준을 낮추기 위해 단계회합으로 된 상처 코어.
■ 두 개의 연결에 대한 BIL 및 단회로 요구 사항을 충족하도록 설계된 이중 전압.
■자동 밀폐 압력 완화 밸브
■필요에 따라 저전압 껍데기 또는 클램프 타입 (구구) 터미널.
■다양한 커버 클램프로 적절한 밀폐를 보장하고 커버 가장자리에 수분 보유를 최소화합니다.
사양
| 10kva-333kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
