| 브랜드 이름: | WINLEY |
| 모델 번호: | S11-2500/35 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

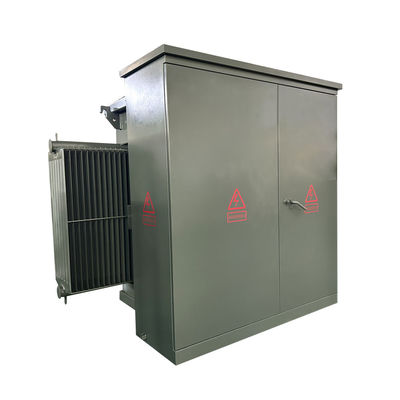

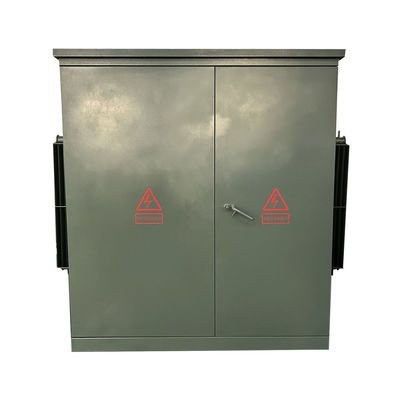

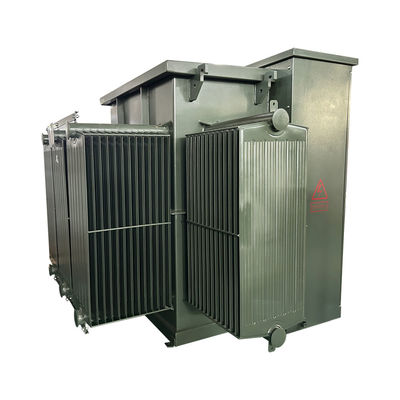

2500 Kva 3단계 패드 장착 전기 전력 변압기 고전압 35KV ~ 480V
윈리 3단계 패드 장착 변압기 생산에 전문. 우리의 제품은 UL / cUL 인증을 획득 ANSI, IEEE, DOE, CSA 및 기타 표준을 준수합니다.등급 전력은 보통 75kVA에서 5500kVA입니다., 전압은 34.5kV에 도달 할 수 있습니다.
UL/cUL 인증
주요 자료
| 단계 | 3단계 |
| 용량 | 2.5 MVA (2500 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 25700V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 50.0-7.5% 전형적, 목표 5.75% |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 60dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 원자재 | 곡물 지향 철강 |
| 크기* | 73W x 73D x 71-H |
| 전체 무게 (액으로 채워진) * | 111,334파운드 |
| 효율성 % | 99.40% |
| 부하 손실이 없습니다 (와트) | +/- 2,695W |
| 전체 부하 손실 (와트) 100% | +/- 15,490W |

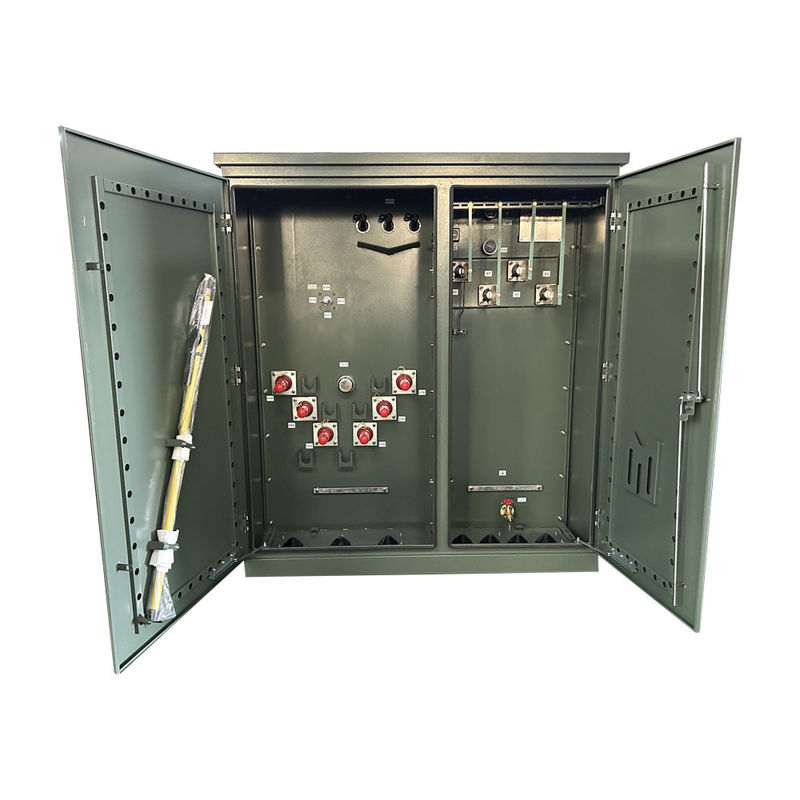

표준 특징
- 3점 잠금 문
- 쉽게 설치 하기 위해 제거 할 수 있는 문
- 스테인레스 스틸의 캐비닛 힌지 및 장착 스톱
-이하 깊이의 제거 가능한 문장과 함께 볼트-온 캐비닛:
- 일개의 눈 볼트 클램프 형태의 연결 장치로 외부로 클램프 된 높은 전압의 포르셀린 부싱
-죽은 전면 건설을 위해, 로드브레이크 또는 로드브레이크가 아닌 삽입을 위해 외부로 클램프 된 고전압 부시 우물
-HV 및 LV 부리의 120° 고정 막대기를 가진 힐링 및 리프트형 문
-철화 HV/LV 칸막이 장벽 여기 클릭하여 트랜스포머 도면을 얻으십시오
-Paddlocking 팩키 LV 상함 문에 한 펜타 헤드 볼트와 HV 상함 문에 두 펜타 헤드 볼트- 3 포인트 통증 메커니즘을 포함하여
-HV 연결: 눈 볼트 클램프 유형의 연결 장치와 함께 전면-외면 클램 및 제거 할 수 있는 실시간 HV 부싱
-LV 연결: 4-12 구멍 껍데기와 함께 외부로 클램프 된 폴리머 & 포르셀린 LV 부시
- 오일 플러그
- 5발 코어/코일라 앙상블
- 제거 가능한 LV 중립 지상 벨트; 필요에 따라

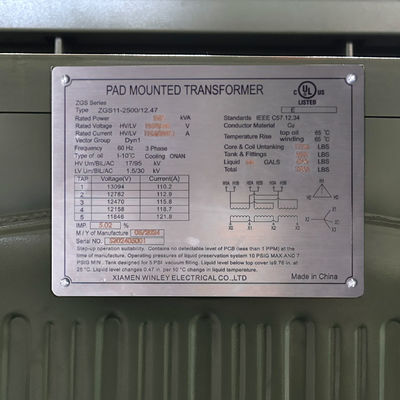

- ANSI 요구 사항에 따라 이름표
- 셀 작동 압력 구제 밸브
- 눕는 벅스
사양
| 3단계 패드 장착 트랜스포머 | ||||
|
등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
손실 (W) | |
|
무부하 손실 (W) |
부하 손실 (W) |
|||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면
부속품
적용
그것은 높은 전압 및 큰 용량 행사, 예를 들어 전력 변전소, 산업 전력 소비 등에 적합합니다. 높은 부하, 높은 전압 시나리오에서,기름에 담긴 트랜스포머는 더 나은 성능과 안정성을 가지고 있습니다..
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
