| 브랜드 이름: | WINLEY |
| 모델 번호: | S11-1500/35 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

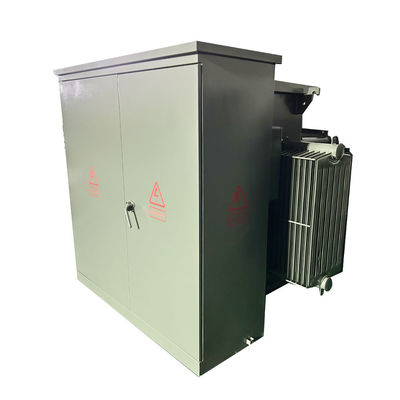

3단계 패드 장착 전기 오일 타입 변압기 1500kva 35kv 클래스
윈리 3단계 패드 장착 변압기 생산에 전문. 우리의 제품은 UL / cUL 인증을 획득 ANSI, IEEE, DOE, CSA 및 기타 표준을 준수합니다.등급 전력은 보통 75kVA에서 5500kVA입니다., 전압은 34.5kV에 도달 할 수 있습니다.
UL 인증
윈레의 패드 마운트 트랜스포머는 UL 인증서를 받았습니다. 윈레의 트랜스포머는 UL (Underwriters Laboratories) 테스트를 통과했습니다.미국의 안전 및 지속가능성 표준을 준수합니다., 그리고 품질, 안전 및 사용 기간 측면에서 좋은 보증을 가지고 있습니다. WINLEY는 패드 마운트 트랜스포머의 UL lised을 제공할 수 있습니다.
cUL 인증
WINLEY의 패드 마운트 트랜스포머도 UL 인증서를 받으면서 cUL 인증서를 받았습니다.WINLEY의 패드 장착 트랜스포머는 cUL (안더라이터 연구소의 캐나다 버전) 테스트를 통과했습니다, 캐나다 시장에서 안전하고 신뢰할 수 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 단계 | 3단계 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 용량 | 1.5 MVA (1500 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 25700V |
| 1차 파소르 | 델타 |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 50.75% |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
| 소음 수준 | 60dBA |
| 고도 (Altitude) | 해발 3300ft (1000m) |
| 크기* | 75'W x 72'D x 72'H |
| 전체 무게 (액으로 채워진) * | 9750파운드 |
| 효율성 % | 99.30% |
| 부하 손실이 없습니다 (와트) | +/- 1,900W |
| 전체 부하 손실 (와트) 100% | +/- 10,500W |
표준 특징
- 가벼운 강철, 선택적 인 스테인레스 스틸 탱크

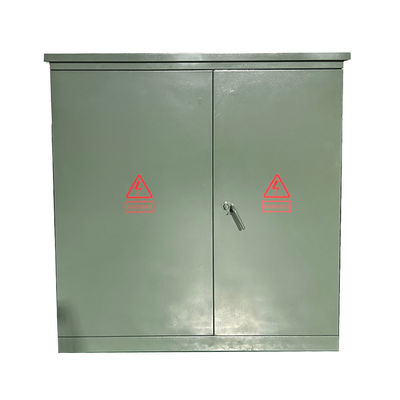

- 보안용 3점 잠금 문
- 쉽게 설치 할 수 있는 휴식용 문
- 스테인레스 스틸 캐비닛 힌지 및 장착 스톱
다음의 깊이로 분리할 수 있는 문턱을 가진 볼트장
22" 깊이 1500kVA

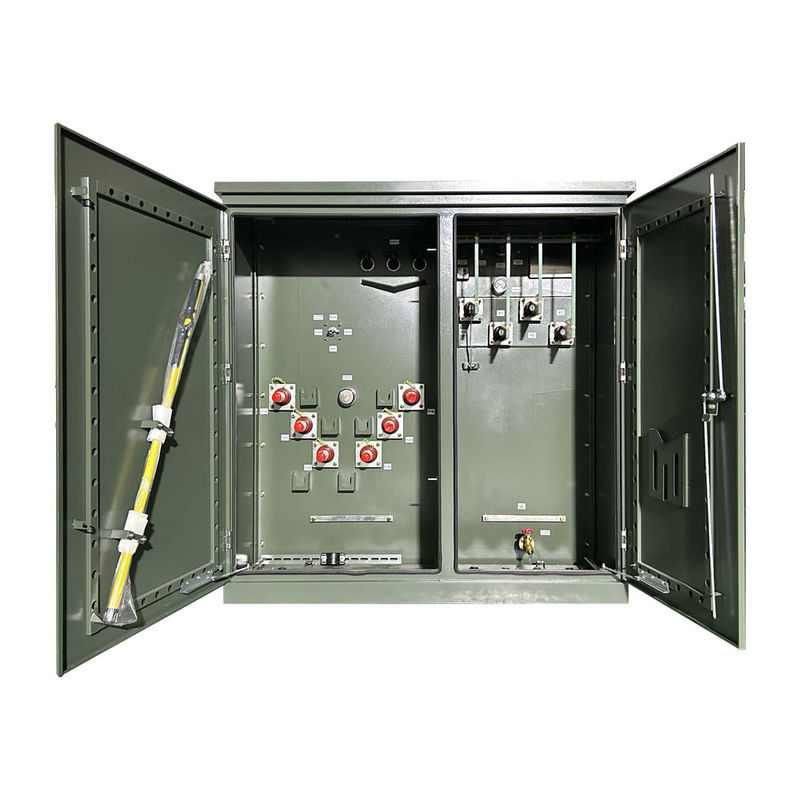

- 라이브 프론트 건설 & 죽은 프론트 건설
- 강철 HV/LV 칸막이 장벽
사양
| 3단계 패드 장착 트랜스포머 | ||||
|
등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
손실 (W) | |
|
무부하 손실 (W) |
부하 손실 (W) |
|||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 190.92KV/ 13.8KV/ 13.2KV/ 또는 다른 |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
기술 도면

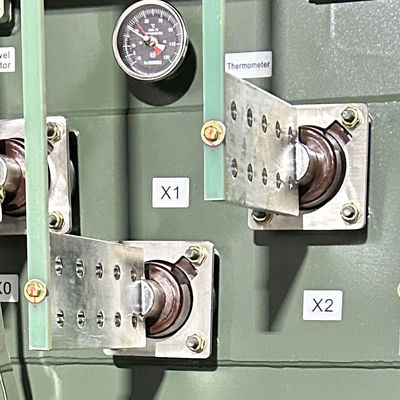

부속품
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
