| 브랜드 이름: | WINLEY |
| 모델 번호: | S-3000/25 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

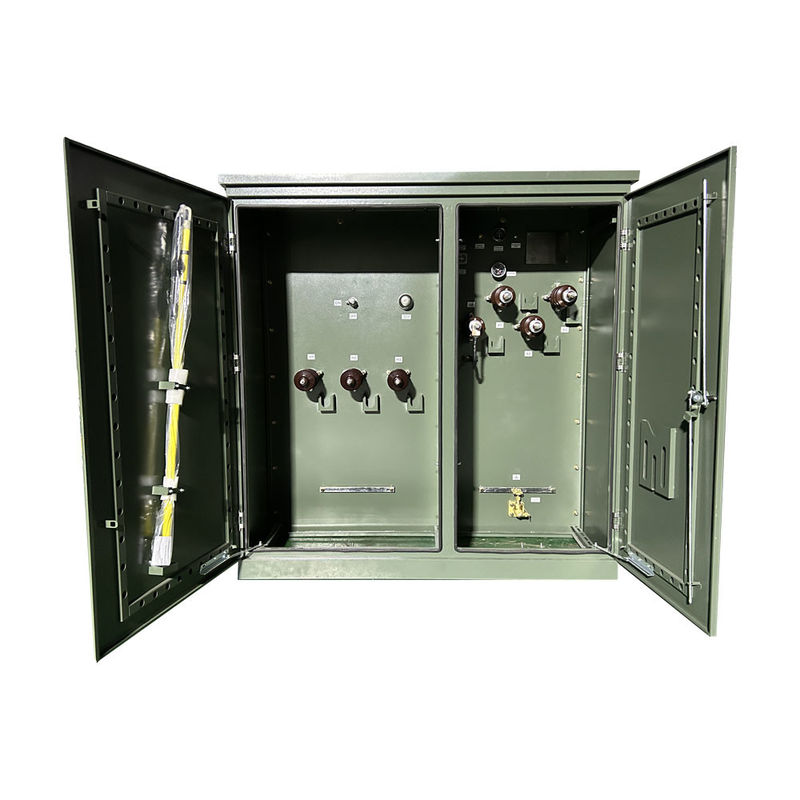

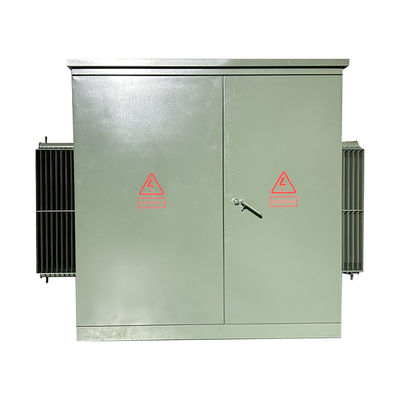

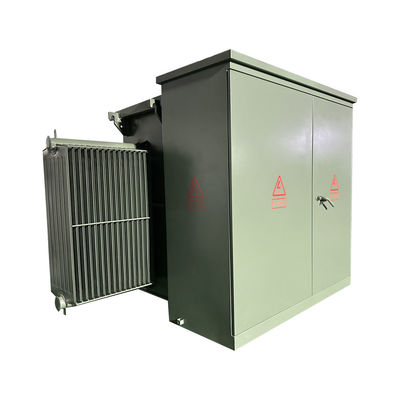

3단계 패드 장착 변압기 3000Kva 24940V ~ 4160Y/2400 UL 인증
우리가 생산하는 3단계 패드 장착 트랜스포머는 UL 인증을 받았으며, 용량은 30kVA에서 5500kVA까지, 전압은 34.5kV까지입니다.우리의 제품은 북미, 필리핀 등으로 대량으로 수출됩니다..
주요 자료
| 세부 사항 | 단위 | 사양 | 언급 |
| 종류 | ~ | 패드 장착, 방사선 공급 | |
| 명목 용량 | kVA | 3000 | |
| 단계 번호 | ~ | 3 | |
| 원전 전압 | V | 24940 | 델타 |
| 1차 종료 | ~ | 25kV급 포스텔렌 부시 | 앞면 |
| 2차 전압 | V | 4160Y/2400 | Wye-N |
| 2차 연결 | ~ | 5kV급 포스텔렌 부시 | 앞면 |
| 터킹 타입 | ~ | 오프 서킷 탭 | |
| 터킹 범위 | % | ±2*2.5% | |
| 냉각 방법 | ~ | ONAN | |
| 명목 주파수 | Hz | 60 | |
| 벡터 그룹 | ~ | Dyn1 | |
| 단열계급 | ~ | A (105°C) | |
| 온도 상승 | K | 65 | |
| 부하를 제외한 손실 | W | 2810 | 10%의 허용량 |
| 부하 손실 (85°C) | W | 25796 | |
| 임페던스 | % | 50.0~7.5 | |
| 롤링 소재 | ~ | 큐 | |
| 원자재 | ~ | 실리콘 스틸 | |
| 냉각 재료 | 광유 | ||
| 주택 재료 | ~ | 코팅 스틸 | |
| 서비스 상태 | ~ | 실내 또는 야외 | |
| 해수면 | M | ≤1000 | |
| 표준 | ~ | ASNI/IEEE C5712.00 |
표준 특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 열기 전만 열 수 있다
낮은 전압의 문이 열립니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.

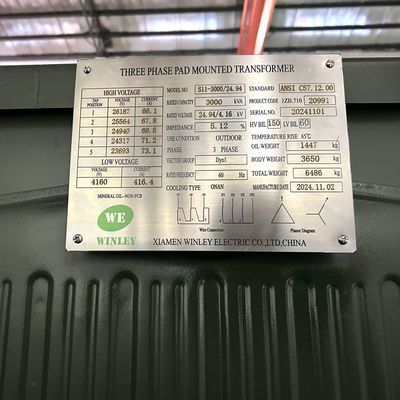

• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 충전 펌프 위 (2) 2.5%의 펌프 변경
그리고 명목보다 낮습니다.
• 변압기에 있는 1개의 10×18× (또는 14×25×) 손 구멍
탱크 덮개
• 올리브 녹색 색상 (Munsell 7GY 3.29/1.5).
• 설계, 제조 및 시험
최신 ANSI 표준으로
기술 도면
제품 구조
1) 트랜스포머 부분과 제어 캐비닛 부분은 미국 버전의 트랜스포머 부분으로 완전히 밀폐 된 구조입니다.그리고 절연유는 두 종류의 고 발화점 기름 또는 일반 기름이 될 수 있습니다..
2) 제어 캐비닛은 고전압실과 저전압실로 나뉘어 있습니다.

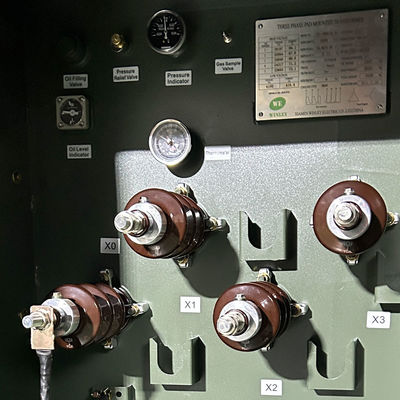

3) 고전압 방은: 고전압 케이블 플러그, 번개 차단기, 로드 스위치 작동 손잡이, 흥분되지 않는 탭 스위치 손잡이, 플러그인 피지, 압력 방출 밸브,온도계, 압력 측정기, 오일 위치 측정기, 오일 충전 플러그, 오일 배수 밸브 등, 로드 스위치, 끄는 흥분 탭 변경기, 플러그인 피지, 등모두 트랜스포머 코어와 함께 트랜스포머 오일에 잠겨 있습니다.고전압 케이블과 트랜스포머는 팔꿈치 케이블 커넥터로 연결되어 있습니다.
4) 낮은 전압 측면은 공기 회로 차단기, 전류 변압기, 전기 에너지 계측기, 암페르 미터 및 볼트 미터와 함께 설치 될 수 있습니다.및 출력 회로와 용량 보상 장치 사용자 필요에 따라 구성 될 수 있습니다.
사양
| 제품 사양 | ||||||||
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
적용가능한 기준
IEEE STD C5712.00 액체로 잠겨있는 분배, 전력 및 조절 트랜스포머에 대한 표준 일반 요구 사항 표준
IEEE STD C5712.28 패드 장착장비 - 장막의 무결성.
IEEE STD C5712.34 패드 장착된, 칸막이형, 자기 냉각된, 3단계 분배 트랜스포머에 대한 표준 요구 사항
IEEE STD C5712.90 液体浸泡分布, 전력 및 조절 트랜스포머에 대한 표준 시험 코드 및 IEEE 가이드 유통 및 전력 트랜스포머의 단회로 테스트.
IEEE STD C5712.91 광유로 잠긴 트랜스포머에 대한 로딩 가이드
생산 과정
UL/cUL 인증
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
