| 브랜드 이름: | WINLEY |
| 모델 번호: | D-150/2.3 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

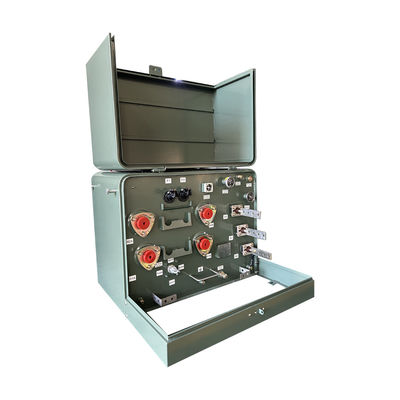

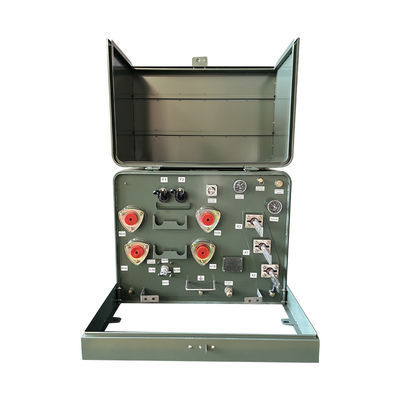

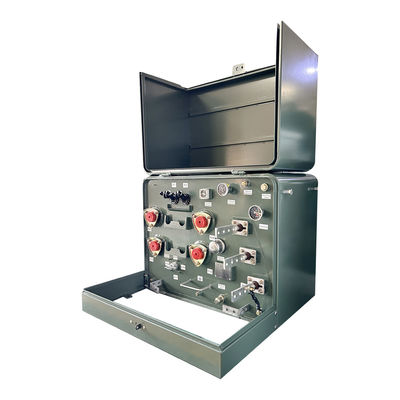

주거용 단일 단계 패드 장착 트랜스포머 분배 트랜스포머 230V ~ 2400V 루프 공급
단相 패드 장착 트랜스포머는 일반적으로 야외에 위치하고 있는 문과 잠금으로 장착된 안전한 캐비닛에 장착되어 있습니다. 그들은 15에서 250 kVA까지의 등급으로 제공됩니다.이 모든 분배 트랜스포머는 기름 단열, 자기 냉각, 둘 다 루프 또는 방사선 공급 구성에서 사용할 수 있으며, 그들은 죽은 전면 디자인을 갖추고 있습니다.방사선 및 루프 공급 구성 사이의 선택은 변압기가 설치 될 회로의 종류에 달려 있습니다.
제품 세부 정보
주요 자료
| 트랜스포머 타입 | 패드 장착 |
| 트랜스포머 구성 | 스텝업 트랜스포머 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 단일 단계 |
| 용량 | 150KVA |
| 벡터 그룹 | II6 |
| 원전 전압 | 230V (L-N-L) |
| 2차 전압 | 2400V |
| 2차 파소르 | 단일 단계 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |
| 크기* | 68'W x 39'D x 50'H |
| 무게* | 1701 파운드 |
제품 도면
표준 특징
1안전하고 신뢰할 수 있습니다: 패드 장착 변압기는 효율적인 단열 보호 및 열 분산 장비를 채택하고 케이블 캐비닛의 구조는 합리적입니다.전력 장비의 안전과 신뢰성을 효과적으로 보장 할 수 있습니다.그것은 강한 과부하 용량을 가지고 있습니다: 그것은 2 시간 동안 2 번 과부하와 7 시간 동안 1.6 번 과부하를 허용하지만, 그것은 패드 장착 변압기의 삶에 영향을 미치지 않습니다.

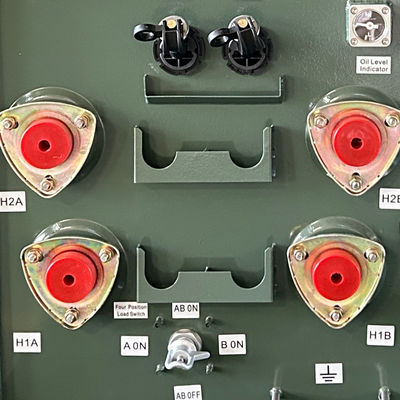

2팔꿈치 플러그가 채택됩니다: 고전압 입력 케이블을 연결하는 것이 매우 편리하며 전력으로 플러그 및 해제 할 수 있습니다.
3강력한 방어 능력: 패드 장착 변압기는 강력한 방어 능력을 가지고 있습니다.전력 장비의 순간적 전압 정점에 효과적으로 저항하고 손상을 입지 않도록 장비를 보호 할 수 있습니다..
4이중 피지 보호가 채택됩니다:
a. 플러그인 피지션은 박스 트랜스포머의 2차 측면을 보호하기 위해 이중 민감한 피지 (온도, 전류) 이며,
b. 백업 전류 제한 보호 퓨즈 (ELSP) 는 상자 변압기 내부의 결함을 보호하며 고전압 측면을 보호하기 위해 사용됩니다.
5● 긴 수명: 변압기는 고품질의 재료와 고기술 생산 기술을 채택하여 내구성이 좋으며 더 긴 수명을 가지고 있습니다.전체 사용 기간은 일반적인 기름 침수 트랜스포머보다 더 높습니다..
6패드 장착 변압기는 터미널 유형과 링 네트워크 유형으로 나뉘어 있습니다 (한 변압기는 다른 변압기에 동시에 전력을 공급 할 수 있습니다). 변환은 매우 편리합니다.전원 공급 거리와 신뢰성을 향상시키는.
7에너지 절감 및 환경 보호: 패드 탑재 변압기의 설계 및 사용에서,에너지 절약 및 환경 보호가 강조됩니다 (환경 친화적인 식물성 기름 FR3가 현재 주로 사용됩니다)이는 높은 에너지 효율을 보장할 뿐만 아니라 에너지 낭비를 줄이고 환경 오염을 줄일 수 있습니다.
사양
| S인글 파스 패드 탑재 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
