| 브랜드 이름: | WINLEY |
| 모델 번호: | S-2500/12 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

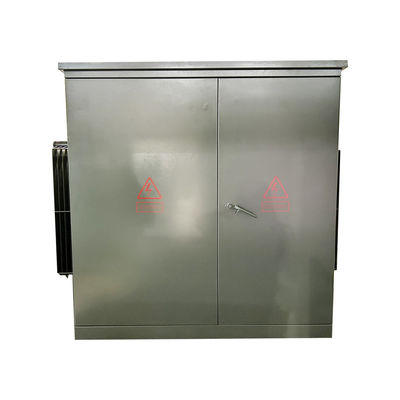

2500Kva 3단계 패드 장착 변압기 12000V ~ 120V ANSI IEEE 표준 UL 인증
윈리가 생산하는 3단계 패드 장착 트랜스포머는 UL 인증을 받았으며, 용량은 30~5500kVA, 전압은 34.5kV까지입니다.
3단계 패드 장착 트랜스포머는 단순히 트랜스포머와 고전압/하전압 스위치 장치의 조합이 아닙니다.그것은 트랜스포머의 코어와 와일링과 같은 오일 탱크 안에 높은 전압 측면에 로드 스위치와 피지스를 통합이 새로운 유형의 장비는 고전압 및 저전압 전력 유통을 위한 종합 서브 스테이션으로서 기능합니다.

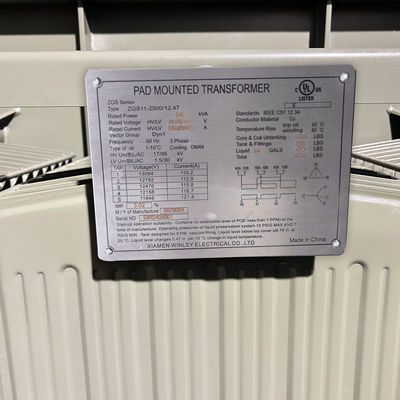

주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 2.5 MVA (2500 KVA) |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 12000V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 (유형적) | 50.75% |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-0 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 크기 | 71'W x 86'D x 72'H |
| 무게 | 12300파운드 |
| 등급 | |
| 효율성 % | 99.40% |
| 부하 손실이 없습니다 (와트) | +/- 2,050W |
| 전체 부하 손실 (와트) 100% | +/- 14,300W |

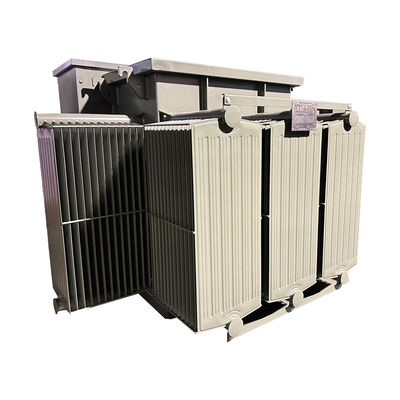

구조
기술 도면
콤팩트 한 디자인: 이 트랜스포머는 콤팩트한 구조로 유럽형 상자 트랜스포머의 3분의 1만을 차지합니다.
안전: 완전 밀폐 된 껍질 은 땅 에 고정 되어 있으며 전기 를 운반 하지 않으며, 추가적 인 장벽 의 필요 가 없어지고 개인 안전 이 향상 됩니다.
유연 한 배선: 배선에는 링 네트워크 전원 공급 및 유통 네트워크의 단말 연결이 모두 포함됩니다.

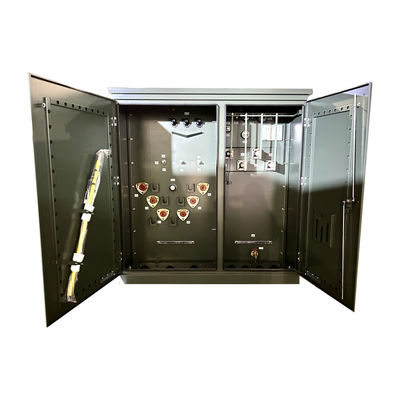

고급 부품: 현대적인 고전압 및 저전압 장비, 기름에 잠긴 로드 스위치, 이중 감수성 플러그인 피지, 로드 작동 가능한 팔꿈치 케이블 플러그,그리고 완전히 고립된 실리콘, 아연산소 번개 차단기.
고품질 성능: 트랜스포머는 D, yn 배선 구조와 3단계 5포스트 철 코어를 이용하여 안정적인 고전압, 최소한의 중성점 이동, 낮은 열 발생, 낮은 소음,그리고 효과적인 번개 보호.
강력 한 과부하 능력: 2인치에서 2시간, 1.6인치에서 7시간 동안 작동할 수 있습니다.
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를하고, 제품이 완료되면 포괄적인 품질 테스트를 할 것입니다.
|
