| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-75/34.5 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

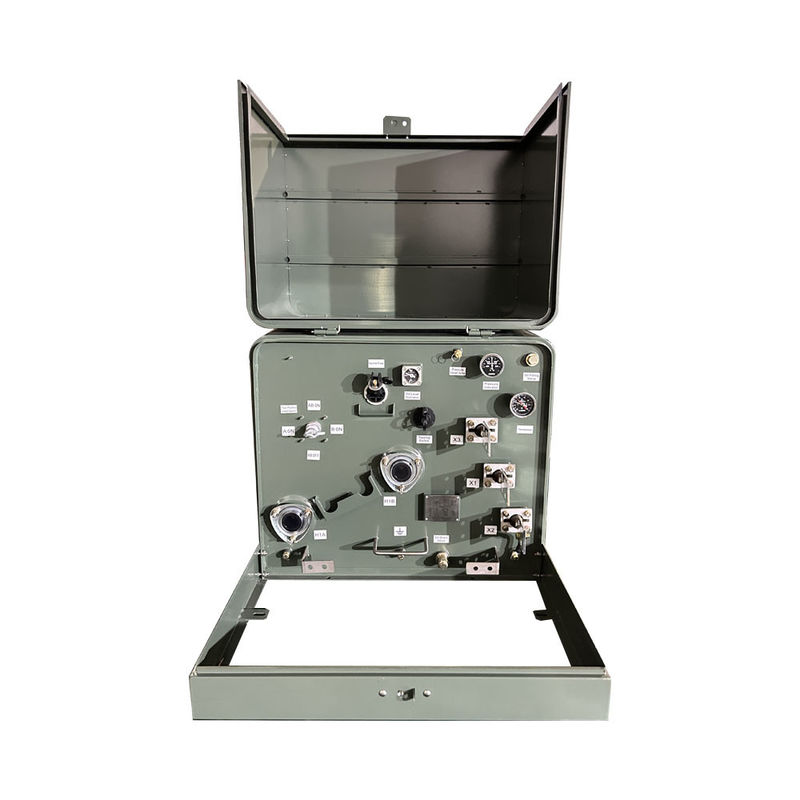

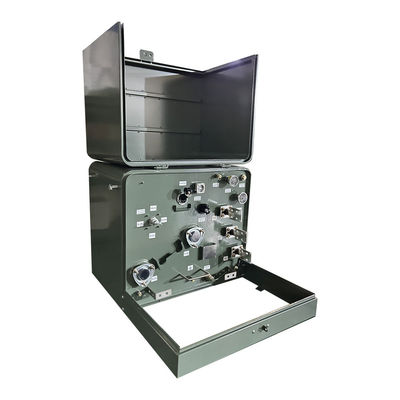

75kva 단일 단계 패드 장착 변압기 유통유 잠수 34.5KV
성능 특성
1) 일단계 패드 장착된 트랜스포머는 문과 잠금이있는 캐비닛 안에 배치되며, 일반적으로 야외에 위치합니다.
2) 이 트랜스포머들은 15-250 kVA의 등급으로 조작됩니다.
3) 이 분배 트랜스포머들은 모두 오일 단열, 세프 냉각, 루프 또는 방사선 공급으로 제공되며, 죽은 전면입니다.
4) 이 트랜스포머들은 두 가지 기본 구성으로 제공되며, 이는 트랜스포머가 장착될 회로의 종류에 따라 선택됩니다.
5) 단일 단계 패드 장착 변압기는 쉽게 열 수 있도록 클램 셸 캐비닛을 장착하고 연결에 대한 방해받지 않는 액세스를 제공합니다.
주요 자료
| 단계 | 단일 단계 |
| kVA | 75 |
| 원전 전압 | 34500GrdY/19920 |
| 2차 전압 | 240/120V (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 60°C |
| 효율성 | DOE 2016 표준을 충족 |
| 냉각 클래스 | ONAN |
| 보호 퓨즈 | 바요넷 융합 |
| 로드 브레이크 스위치 | 4 위치 로드 브레이크 스위치 |
| 먹이 | 루프 |
| 롤링 재료 | 구리 |
| 크기 | 24 x 34 x 33 |
| 무게 | +/- 1000파운드 |
| 등급 | ANSI/IEEE #C57에 적합합니다.12.25 |
제품 도면
성능 특성
1) 조합 트랜스포머 서브 스테이션, 캐비닛의 위쪽은 환기 통로가있는 스틸 판 클램프 바위 류 구조입니다.태양 광선을 효과적으로 줄이고 열 분비를 보장 할 수 있습니다..
2) 전체 캐비닛 껍질의 표면에는 강한 반독성 능력을 가진 특수 프라이머와 페인트가 스프레이됩니다.
3) 내부는 각각 고전압 챔버, 트랜스포머 챔버 및 저전압 챔버로 나눌 수 있습니다.
4) 또한 온도 조절 자동 배기가스 장치가 장착되어 온도 범위를 보장합니다.
5) 각 유닛은 완벽한 제어, 충전된 디스플레이 및 조명 시스템을 갖추고 있습니다.
6)기기 장비는 IP33 보호 요구 사항에 부합하고 합리적인 설계, 구조 및 기술을 가지고 있으며, 좋은 품질과 간편한 유지보수입니다.
사양
| S인글 파스 패드 탑재 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
특징
1) 루프 피드 작동을 위해 외부로 클램프 된 2 개의 보편적 고전압 부시 우물 또는 방사성 피드 작동을 위해 외부로 클램프 된 1 개의 부시 우물
2) 3개의 외부로 클램프 된 저전압 부싱, 철회 된 구리 스톱, 제거 가능한 지상 벨트와 함께 완전히 고립 된 중립 단말기를 포함합니다.
3) 부시 장착 장치; 오일 칸막이 바닥
스레드, 플러시 장착 스레드 스틸 리프팅 장치
4) 자동 압력 완화 장치
5) 산화 억제제를 가진 전기 품질 미네랄 오일
6) 부식 저항성 스테인레스 스틸 힌지 핀과 배럴과 함께 제거 할 수 있는 후드
7) 스테인레스 스틸 하드웨어로 고정 된 가벼운 철강 장치 및 분리 가능한 문
8)전면 패널 액세서리 장착 받침대
9) 물 보유를 방지하기 위해 후드 및 오일 상단의 돔 상면
10) 오일 충전/오일 레벨 플러그; 오일 배수 플러그; 탱크 가워딩 조항
11) 장착된 펜타 헤드 보안 볼트, 떠있는 견과류 및 펠록 장치와 함께 부식 저항 잠금 장치
12) 데컬 또는 스텐실 된 부시 표시
13) 레이저로 새겨진 안오디제 알루미늄 이름판
14) 적용되는 현재 ANSI, IEEE, NEMA, CSA 및 DOE 표준을 충족하거나 초과합니다.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
