| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-50/12.47 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

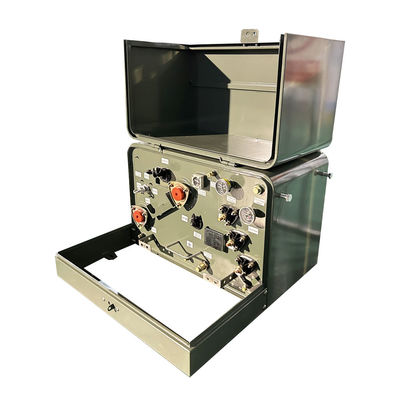

50Kva 단일 단계 패드 장착 트랜스포머 실내용 12.47KV IEEE 표준
WINLEY가 생산하는 단일 단계 패드 장착 트랜스포머는 ANSI/IEEE, DOE, CSA 및 기타 표준을 완전히 준수하거나 초과합니다. , 월 600개 이상의 유닛을 배달하고 7~35일 이내에 빠르게 배달할 수 있습니다.

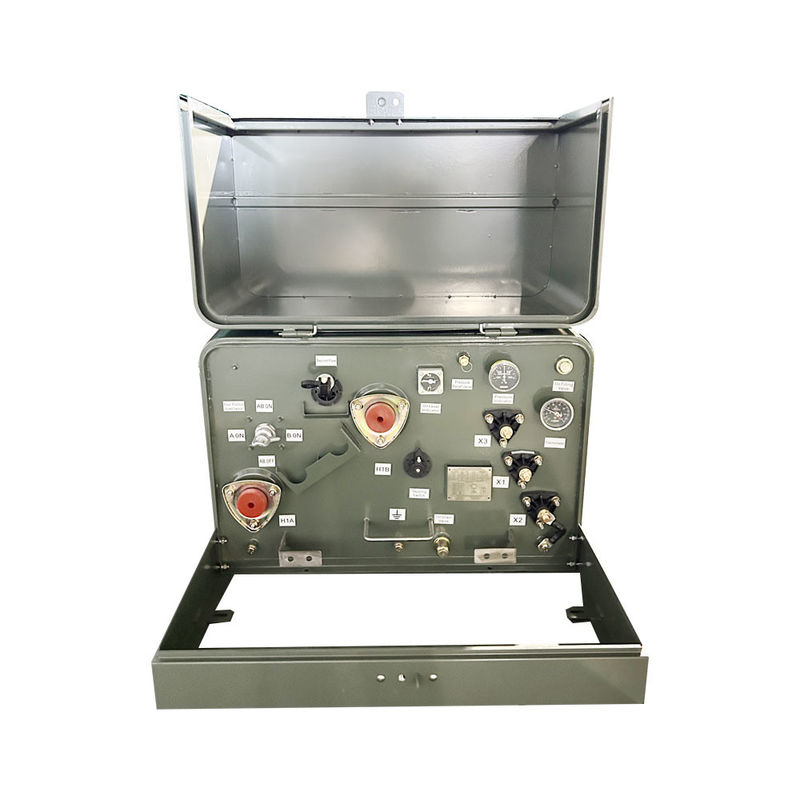

제품구조
주요 자료
| 트랜스포머 타입 | 패드 장착 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 단일 단계 |
| 용량 | 50 |
| 벡터 그룹 | II6 |
| 원전 전압 | 12470GrdY/7200 |
| 2차 전압 | 240/120V (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| 롤링 재료 | 알루미늄 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |
| 크기* | 32''-W x 31''-D x 23''-H |
| 무게* | 790파운드 |
특징
- ISO 9001 인증 품질 시스템
- ANSI/IEEE 및 NEMA 표준을 충족하거나 초과합니다
- 탱크 코팅은 IEEE Std C57를 초과합니다.12.28TM-2005 및 IEEE Std C57.12.29TM-2005 표준 (일만 스테인레스 스틸 단위)
- IEEE Std C57에 완전히 부합합니다.12.28TM-2005 표준 장막 무결성 요구 사항
- 자동 압력 완화 장치
- 액체 충전 및 배수 조항
- 레이저 gravured 이름판
제품 도면
사양
| S인글 파스 패드 탑재 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
등급
ANSI/IEEE #C57에 적합합니다.12.00
ANSI/IEEE #C57에 적합합니다.12.25
ANSI / IEEE C57 12에 적합합니다.28
ANSI / IEEE C57 12에 적합합니다.38
ANSI/IEEE C57에 적합합니다.12.70
ASTM D3487을 준수합니다.

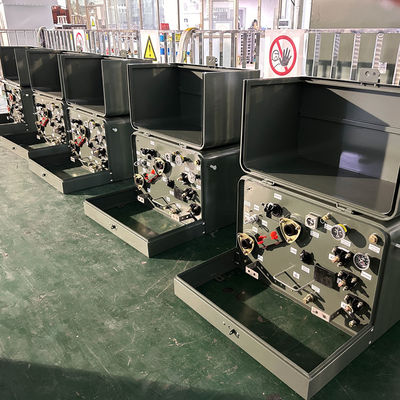

생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
