| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-50/12.47 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

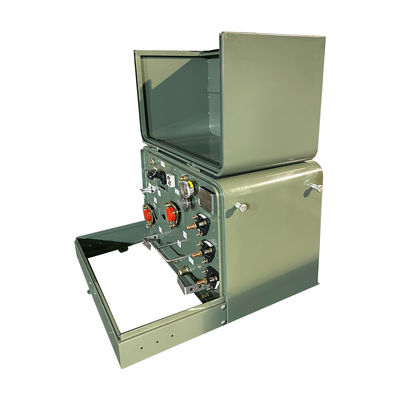

ANSI IEEE 표준 50kva 12.47kv 구리 와일딩 단일 단계 패드 장착 변압기 주거용
WINLEY 1단계 패드 장착 분배 트랜스포머는 적용되는 ANSI, IEEE,NEMA와 에너지부 표준을 적용하고 지하 전기 유통 네트워크에서 안전하고 신뢰할 수있는 운영을 허용하도록 설계되었습니다.우리의 트랜스포머는 방사선 또는 루프 공급 유통 시스템에 설치되도록 설계되었으며 특정 스위치 및 보호 요구 사항을 충족하도록 구성 될 수 있습니다.
주요 자료
| 트랜스포머 타입 | 패드 장착 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 단일 단계 |
| 용량 | 50 |
| 벡터 그룹 | II6 |
| 원전 전압 | 12470GrdY/7200 |
| 2차 전압 | 240/120V (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |
| 크기* | 37.4''-W x 40.7''-D x 25.2''-H |
| 무게* | 1300파운드 |
성능 특성
1) 일단계 패드 장착된 트랜스포머는 문과 잠금이있는 캐비닛 안에 배치되며, 일반적으로 야외에 위치합니다.
2) 이 트랜스포머들은 15-250 kVA의 등급으로 조작됩니다.
3) 이 분배 트랜스포머들은 모두 오일 단열, 세프 냉각, 루프 또는 방사선 공급으로 제공되며, 죽은 전면입니다.
4) 이 트랜스포머들은 두 가지 기본 구성으로 제공되며, 이는 트랜스포머가 장착될 회로의 종류에 따라 선택됩니다.

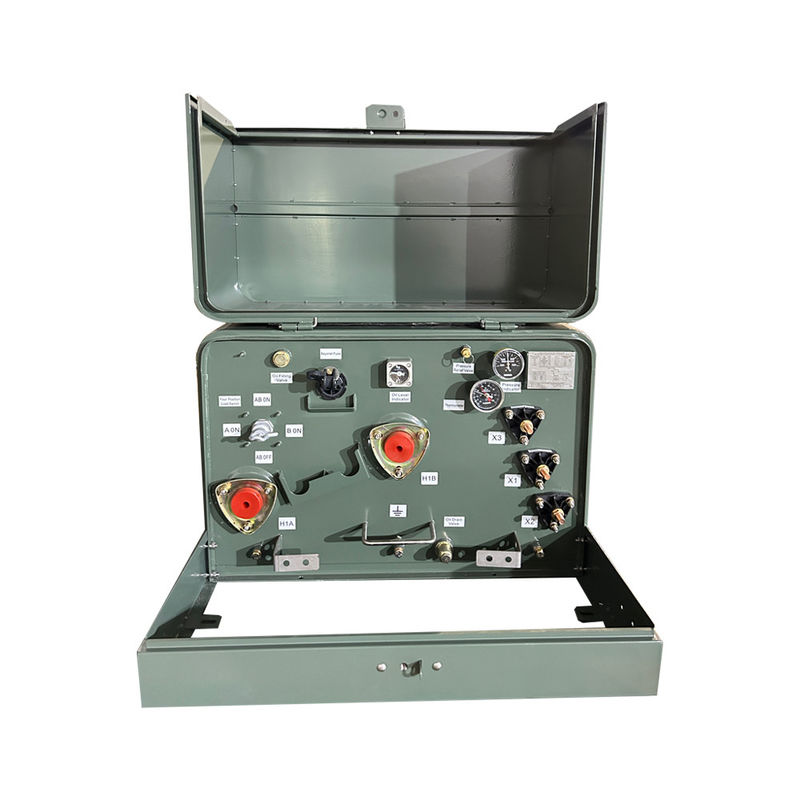

5) ANSI 단일 단계 패드 장착 변압기는 열기 쉽고 연결에 대한 방해가없는 액세스를 위해 클램 셸 캐비닛으로 장착됩니다.
제품 도면
사양
| S인글 파스 패드 탑재 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
표준 특징
- ISO 9001 인증 품질 시스템
- ANSI/IEEE 및 NEMA 표준을 충족하거나 초과합니다
- 장막의 무결성 요구 사항
- 자동 압력 완화 장치
- 액체 충전 및 배수 조항
- 레이저 gravured 이름판
- 쉽게 정렬 할 수 있도록 부동 잠금 주머니
- 데칼 부시 표기
- 용접 된 돔 탱크 덮개
- 부식성 물질의 조작 스트립
- 왕관 탱크
- 제거 할 수 있는 문
- 스테인레스 스틸로 만든 뚜렷한 리프팅 장치
- 스테인레스 스틸 힌지 핀과 배럴이 있는 힌지 문
-X2에서 탱크 토양까지의 토지 벨트
- 앞 팔꿈치 연결 장치에 대한 HV 부시 우물
옵션 액세서리
- 여러 전압 또는 탭
- 안전 작동을 위해 외부에서 작동 할 수 있는 복수 전압 또는 탭 변경 스위치
- 스테인리스 스틸 탱크, 탱크 바닥, 문, 문 및 / 또는 하드웨어
- 서비스 출입구
- 2차 부싱에 사용할 수 있는 다양한 껍데기와 단말기
- 다양한 다른 명칭이 있습니다.예:kva,전압, 피지 번호
- 고전압 부시 삽입
- 지상 연결 장치
- 한 조각의 고전압 부싱 EnvirotempTM FR3TM 액체
- 로드브레이크 스위치
- 배수/ 샘플링 밸브
- 압력 진공 측정기
- 액체 수준 측정기
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
