| 브랜드 이름: | WINLEY |
| 모델 번호: | S-1500/5 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

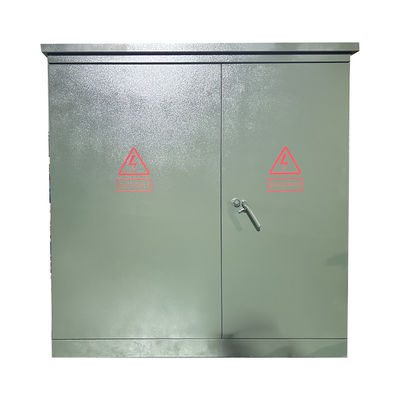

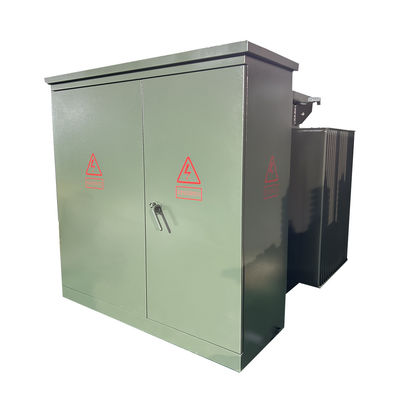

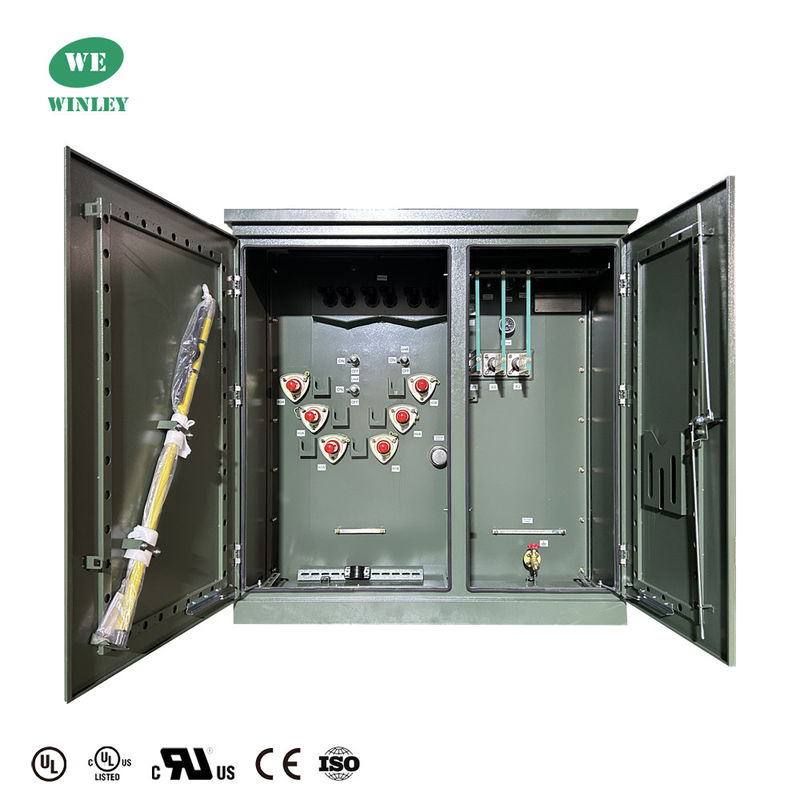

1500Kva 3단계 패드 장착 트랜스포머 오일 잠수 4160V DOE 2016 ANSI/IEEE 표준을 충족
왜 우릴 선택했지?
주요 자료
| 단계: | 3단계 |
| 변압기 유형: | 패드 장착 |
| 용량: | 1500KVA |
| 벡터 그룹: | YYN0 |
| 원전 전압: | 4160GrdY/2400 |
| 2차 전압: | 480V 델타 |
| 주파수: | 60 Hz |
| 온도 상승: | 55°C |
| 냉각 클래스: | KNAN; 자기 냉각 |
| 임페던스 (유형): | 50.0~7.5% 전형적인 |
| 효율성 표준 (들): | DOE 2016 ANSI/IEEE 표준을 충족합니다 |
| K-팩터 등급 (하모닉 완화): | K-0 (표준) |
| 롤링 재료: | 구리 |
| 환경 온도 등급: | 40°C |
| 장막 등급: | NEMA 3R 기상 방지 |
| 차원: | 85W x 80-D x 73-H |
| 무게: | 10200파운드 |
구조
그림
특징

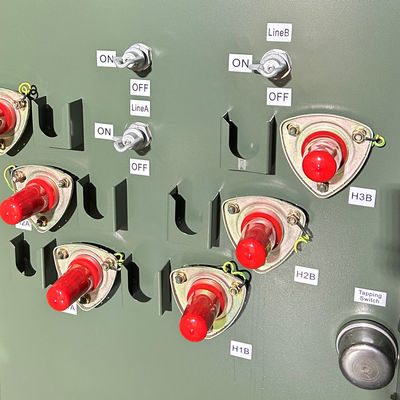

• 로드브레이크 고전압 부시 삽입자 또는 외면으로 클램프 된 통합 (한 조각) 고전압 부시
• 외부에 고정 된 폼 고전압 부싱과 눈 볼트 커넥터 전면 응용 프로그램.
• 각종 스루브나 슬리프 넥터와 같은 저전압 커넥터
• 번개 차단기 장착 장치
• 외부에서 작동 할 수 있는 부하 차단이 불가능 한 고전압 탭 스위치 다음 탭 범위 중 하나: 정상 이상 2.5% 탭 네 개; 또는 정상 이하 2.5% 탭 네 개; 또는 정상 이상 2.5% 탭 두 개.정상 이하의 5%또는 13800/13200/12870/ 12540에서 14400의 명목 고전압 등급을 가진 트랜스포머 (이중 고전압 스위치와 결합되어 제공되지 않을 수 있습니다.)
• 외부에서 작동 할 수있는 이중 고전압 스위치 (고전압 탭 스위치와 함께 제공되지 않을 수 있습니다).
• 외부에서 작동 할 수있는 2 위치 또는 4 위치 고전압 로드브레이크 스위치

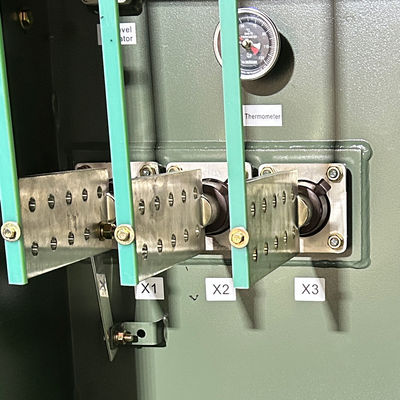

• 2차 종점:NEMA 4홀, 6홀, 8홀, 10홀 또는 12홀 껍데기와 함께 외부로 클램프 된 부싱 스파드 지원 장치가 제공됩니다. 8홀 스파드 및 더 큰 용도로 제공됩니다.
• 건조 우물 캔스터에 있는 전체 범주 전류 제한 퓨즈를 끌어내기; 융합 로드브레이크 스위치 또는 없이.
• 아크 스트롱글* 융합 단속
• 오일 아래, 팔꿈치 또는 패널 장착형 (패널 장착형은 상자 전면 단위에서만 사용할 수 있습니다.)
• 튀는 배출 퓨즈와 함께 사용할 수 있는 방수 보호 장치.
• 탱크 덮개에 장착 된 고 용량 압력 완화 장치.
• 샘플링 장치가 있는 배수 밸브.
• 전체 스테인레스 스틸 또는 하이브리드.
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
적용
밀폐된 고전압 및 저전압 안전 부실은 안전 운영을 보장하고 사고 위험을 줄여 주며 주거용, 관광 장소에서 사용하기에 적합합니다.,호텔과 다른 건물.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
