| 브랜드 이름: | WINLEY |
| 모델 번호: | D-100/35 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

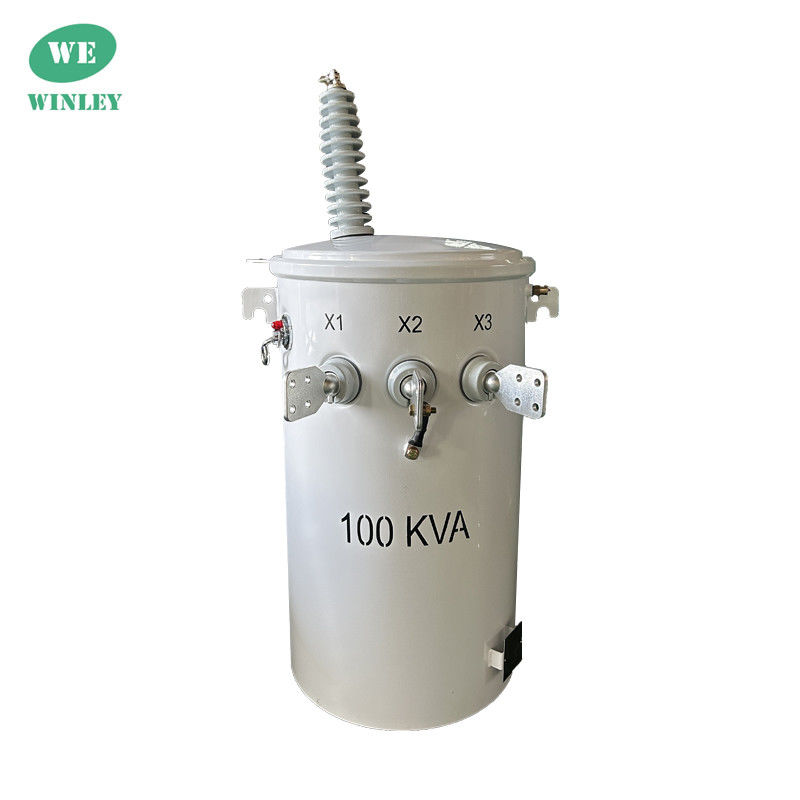

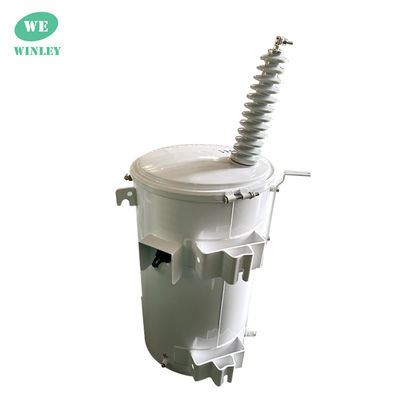

100kVA 단상 전극 장착 전력 분배 트랜스포머 34.5KV ~ 120V
윈리 (WINLEY) 는 고도의 기대에 부응하는 한단계 및 3단계 변압기를 공급합니다.3단계 범위 15kVA에서 500kVA이 트랜스포머는 ANSI, IEEE, CSA, IEC60076 및 다른 국제 표준을 준수합니다. 최적화된 전기 설계와 고품질의 재료와 구성 요소의 사용을 통해,우리 스톨에 장착된 트랜스포머는 안전합니다안정적이고 효율적이어서 운영 비용을 줄일 수 있습니다.
주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 단계 | 단일 단계 |
| 용량 | 100KVA |
| 원전 전압 | 34500GrdY/19920 |
| 2차 전압 | 120/240V (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 크기* | 30.2''-W x 30.5''-D x 46.1''-H |
| 전체 무게 (액으로 채워진) * | 1608파운드 |
| 효율성 | 990.00% |
| 부하 손실이 없습니다 (와트) | +/- 267W |
| 전체 부하 손실 (와트) | +/- 1,085W |
제품 구조
그림
사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
스톨 탑재 트랜스포머 키 크래프트
1자기 회로 설계
철핵 의 모양, 크기, 히스테레시스, 에디 전류 손실 은 고려 해야 할 중요 한 요소 들 이다. 자기 회로 를 적절 히 설계 함 으로써 효율적 인 에너지 전달 과 손실 이 감소 할 수 있다.
2윙 디자인
회전 수, 와이어 재료, 간층 단열, 와이어링 방법과 같은 요소는 설계 과정에서 고려되어야 합니다.잘 계획된 윙링 디자인을 구현함으로써, 트랜스포머는 더 큰 부하 용량과 신뢰성을 달성 할 수 있습니다.
3방열 재료 선택
적절한 단열 재료를 선택하는 것은 안전과 수명을 보장하는 데 가장 중요합니다.고온 저항성, 활 붕괴 저항, 습도 저항.
4진공 오일 채우기
일단계 기둥 장착 변압기는 일반적으로 진공 오일 충전 방법을 사용합니다. 이것은 진공으로 변압기 칩을 처리하고, 단열 오일을 주입하고, 공기 거품을 제거하고,그리고 트랜스포머를 봉쇄합니다.진공 오일링 과정은 변압기의 단열 성능과 열 안정성을 향상시켜 서비스 수명을 연장시키는 것이 유리합니다.
5열처리
트랜스포머 의 기계적 특성 과 강도 는 열 처리 를 통해 향상 될 수 있다. 이 과정 은 재료 의 조직 구조 를 변화 시킨다.강도와 마모 저항을 높이고 스트레스와 변형을 줄이는 동시에.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
