| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGD-200/35 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

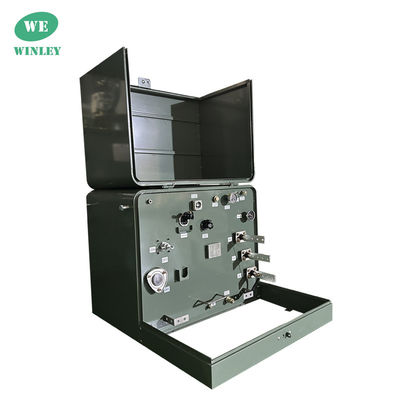

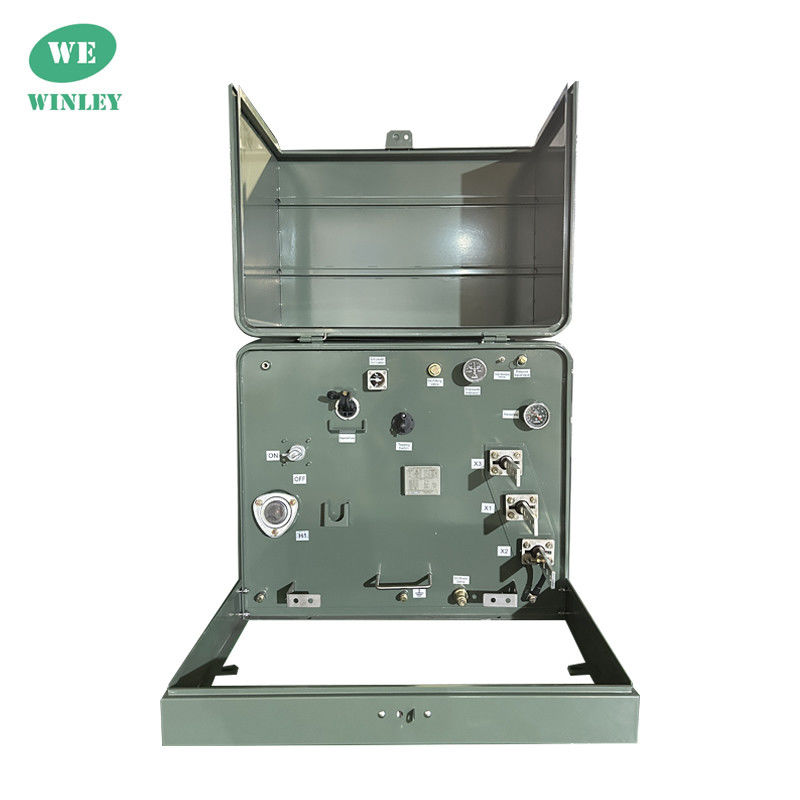

주거용 200Kva 단일 단계 패드 장착 트랜스포머 분배 오일 잠수 34500V ~ 120V
단相 패드 장착 트랜스포머는 주거 및 가벼운 상업 환경에서 주로 사용되는 컴팩트하고 자립된 전기 장치입니다.그들의 주요 응용 프로그램은 가정 또는 소규모 비즈니스 사용에 적합한 낮은 전압으로 유틸리티 회사에서 공급되는 고전압 전기를 낮추는 것입니다..
주요 자료
| 트랜스포머 타입 | 패드 탑재, II형 칸막이 |
| 트랜스포머 피드 타입 | 방사선 공급 |
| 단계 | 단일 단계 |
| 용량 | 200KVA |
| 벡터 그룹 | II6 |
| 원전 전압 | 34500GrdY/19920 |
| 1차 BIL | 200KV |
| 2차 전압 | 120/240 (L-N-L) |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016,ANSI/IEEE |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 크기* | 45.12''-W x 50.12''-D x 34.02''-H |
| 전체 무게 (액으로 채워진) * | 28060.88파운드 |
| 효율성 | 990.20% |
그림
특징
1) 루프 피드 작동을 위해 외부로 클램프 된 2 개의 보편적 고전압 부시 우물 또는 방사성 피드 작동을 위해 외부로 클램프 된 1 개의 부시 우물
2) 3개의 외부로 클램프 된 저전압 부싱, 철회 된 구리 스톱, 제거 가능한 지상 벨트와 함께 완전히 고립 된 중립 단말기를 포함합니다.
3) 부시 장착 장치; 오일 칸막이 바닥
스레드, 플러시 장착 스레드 스틸 리프팅 장치
4) 자동 압력 완화 장치
5) 산화 억제제를 가진 전기 품질 미네랄 오일
6) 부식 저항성 스테인레스 스틸 힌지 핀과 배럴과 함께 제거 할 수 있는 후드
7) 스테인레스 스틸 하드웨어로 고정 된 가벼운 철강 장치 및 분리 가능한 문
8)전면 패널 액세서리 장착 받침대
9) 물 보유를 방지하기 위해 후드 및 오일 상단의 돔 상면
10) 오일 충전/오일 레벨 플러그; 오일 배수 플러그; 탱크 가워딩 조항
11) 장착된 펜타 헤드 보안 볼트, 떠있는 견과류 및 펠록 장치와 함께 부식 저항 잠금 장치
12) 데컬 또는 스텐실 된 부시 표시
13) 레이저로 새겨진 안오디제 알루미늄 이름판
14) 적용되는 현재 ANSI, IEEE, NEMA, CSA 및 DOE 표준을 충족하거나 초과합니다.
성능 특성
안전 및 안전: 조작 을 방지 할 수 있는, 잠금 할 수 있는 금속 캐비닛 에 갇혀 있는 이 변압기 들 은 전기 부품 과 우연 히 접촉 할 위험 을 최소화 함 으로 안전 을 높인다.
유지 관리 가 쉽다: 접근성 있는 설계로, 공익업체 직원들은 효율적인 유지·보수 및 수리를 위해 캐비닛을 빠르게 열 수 있습니다.
전압 규제: 이러한 트랜스포머는 전압 수준을 유지하는 데 필수적이며 가정과 기업에 공급되는 전기가 필요한 범위 내에서 유지되도록합니다.
에너지 분배: 전력 유통망의 중요한 구성 요소로서 전력망에서 최종 사용자에게 효율적이고 안전한 전력 공급을 촉진합니다.
사용자 정의: 단일 단계 패드 장착 트랜스포머는 다른 이웃이나 시설에 맞게 다양한 전력 용량을 포함하여 특정 요구를 충족하도록 조정 할 수 있습니다.
신뢰성 과 내구성: 장기적 신뢰성 을 위해 설계 된 이 변압기 들 은 최소한의 유지 보수 를 필요로 하며, 수 년 동안 지속 될 수 있도록 설계 되어 있으며, 끊김 없는 전력 공급 을 보장 합니다.
사양
| S인글 파스 패드 탑재 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
