| 브랜드 이름: | WINLEY |
| 모델 번호: | S-45/12.47 |
| MOQ: | 1unit |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |
75 Kva 3단계 패드 장착 변압기 액체로 채워진 13.2KV DOE 2016 효율 UL/cUL 인증
WINLEY는 적용 가능한 ANSI®/IEEE® 표준을 충족하는 액체로 채워진 3단계 패드 장착 분배 트랜스포머의 전체 라인을 제공합니다.WINLEY 칸막이형 3단계 패드 장착 상용 트랜스포머는 콘크리트 패드에 야외 설치를 위해 설계되어 있으며 상업용에 지하 전력 배포를 제공합니다., 산업 및 제도적 부담.
주요 자료
| 트랜스포머 타입 | 패드 장착, 칸막이형 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 운영 | 계단 |
| 단계 | 3단계 |
| 용량 | 45KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 12470V |
| 2차 전압 | 208Y/120 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 30.75% |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 48dBA |

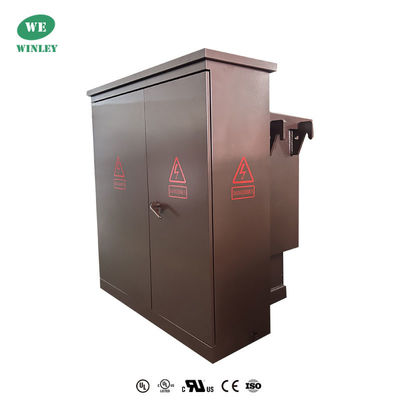

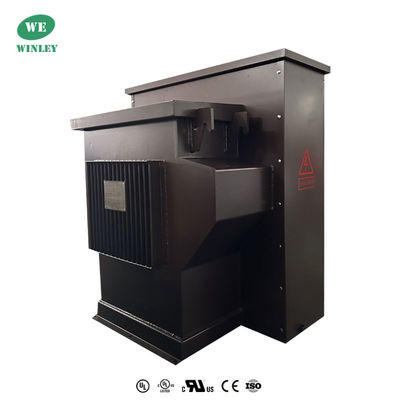

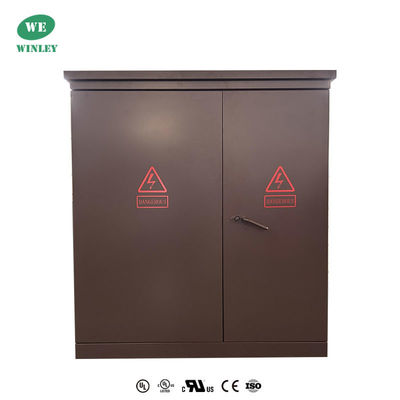

제품 사진
기술 도면
표준 특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 낮은 전압 문이 열린 후에만 열 수 있습니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 펌프 변속기 (2) 전체 용량 펌프의 2.5% 이상 및 이하
• 트랜스포머 탱크 덮개에 10x18 (또는 14x25) 손 구멍 한 개.
• 최신 ANSI 표준에 따라 설계, 제조 및 테스트
제품 구조
1) 트랜스포머 부분과 제어 캐비닛 부분은 미국 버전의 트랜스포머 부분으로 완전히 밀폐 된 구조입니다.그리고 절연유는 두 종류의 고 발화점 기름 또는 일반 기름이 될 수 있습니다..

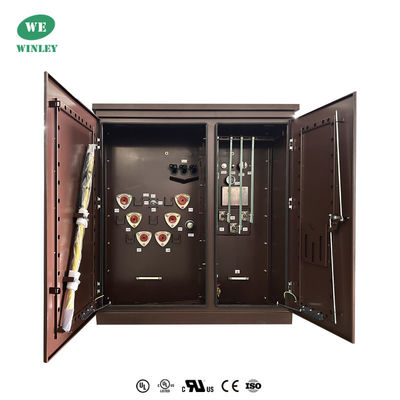

2) 제어 캐비닛은 고전압실과 저전압실로 나뉘어 있습니다.

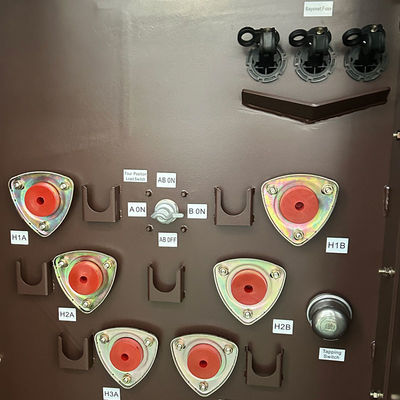

3) 고전압 방은: 고전압 케이블 플러그, 번개 차단기, 로드 스위치 작동 손잡이, 흥분되지 않는 탭 스위치 손잡이, 플러그인 피지, 압력 방출 밸브,온도계, 압력 측정기, 오일 위치 측정기, 오일 충전 플러그, 오일 배수 밸브 등, 로드 스위치, 끄는 흥분 탭 변경기, 플러그인 피지, 등모두 트랜스포머 코어와 함께 트랜스포머 오일로 잠겨 있습니다.고전압 케이블과 트랜스포머는 팔꿈치 케이블 커넥터로 연결되어 있습니다.
4) 낮은 전압 측면은 공기 회로 차단기, 전류 변압기, 전기 에너지 계측기, 암페르 미터 및 볼트 미터와 함께 설치 될 수 있습니다.및 출력 회로와 용량 보상 장치 사용자 필요에 따라 구성 될 수 있습니다.
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
왜 우릴 선택했지?
|
