| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-1000/34.5 |
| MOQ: | 1unit |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

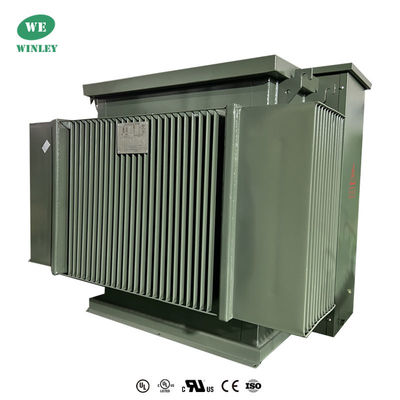

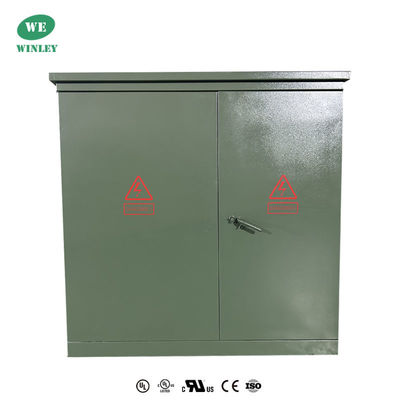

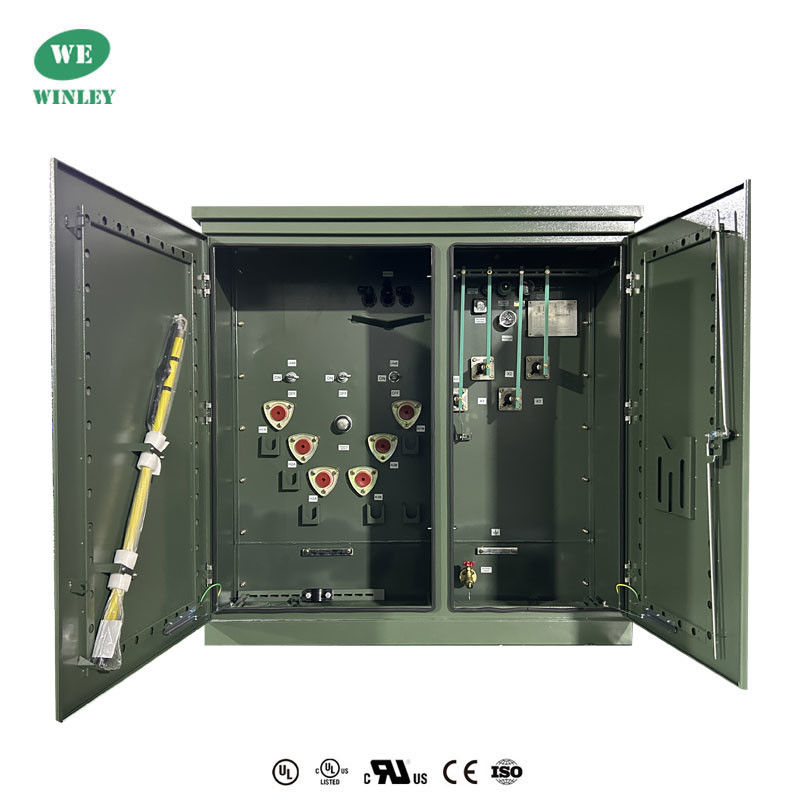

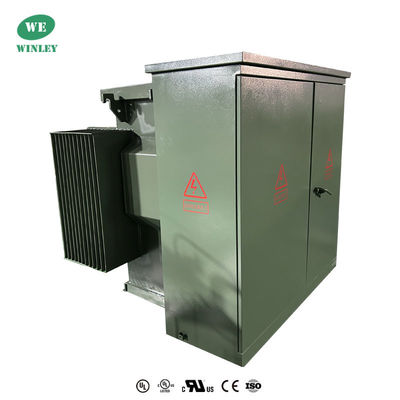

1000Kva 3단계 패드 장착 트랜스포머 304 스테인리스 스틸 배포 12000V 오일 잠수 UL / cUL 인증
3단계 패드 장착 트랜스포머는 전력 분배 시스템, 태양 에너지 시스템 및 암호화 광산에서 널리 사용됩니다.3단계 패드 탑재 변압기는 UL 목록 표준에 설계 될 수 있으며 완전히 폐쇄 된 조작 저항 단말 장치로 구성됩니다., 전죽 또는 전생 구성으로 제공되며, 루프 또는 방사선 공급 응용 프로그램, 미네랄 오일 또는 환경 친화적 인 Envirotemp TM FR3 TM를 사용합니다.
WINLEY는 전문 패드 장착 변압기 제조업체 및 공급 업체입니다. 다양한 국제 표준은 IEEE / ANSI ((C57) 와 같은 변압기에 맞춤화 될 수 있습니다.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA, WINLEY는 UL/cUL, ISO, CE 등 인증으로 변환기를 생산하고 있으며 UL (파트너 허가), SASO, SONCAP 등에 대해서도 신청할 수 있습니다.고객 요구에 따라.
설계 능력
용량: 75kVA~5000kVA
원전 전압: 34.5KV,240.94KV,130.8KV,13.2KV,12.47KV,4.16KV 또는 기타
2차 전압 :690Y/400,480Y/277, 208Y/120,240Y/120 또는 기타
먹이 종류: 루프 먹이, 방사선 먹이
표준: IEEE/ANSI (C57)12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA
주요 자료
| 트랜스포머 타입 | 패드 장착 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 1 MVA (1000 KVA) |
| 벡터 그룹 | Dyn1 |
| 원전 전압 | 12000V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임페던스 | 50.75% |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 탱크 재료 | 304 스테인리스 스틸 |
| 크기 | 72'W x 62'D x 63'H |
| 무게 | 6734파운드 |
| 효율성 % | 990.20% |
| 부하 손실이 없습니다 (와트) | +/- 1,290W |
| 전체 부하 손실 (와트) 100% | +/- 8,450W |
구조
그림
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
