| 브랜드 이름: | WINLEY |
| 모델 번호: | D-100/34.5 |
| MOQ: | 1unit |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

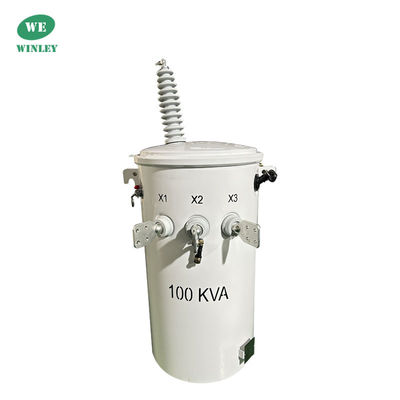

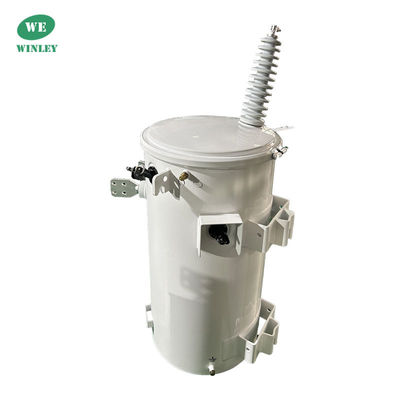

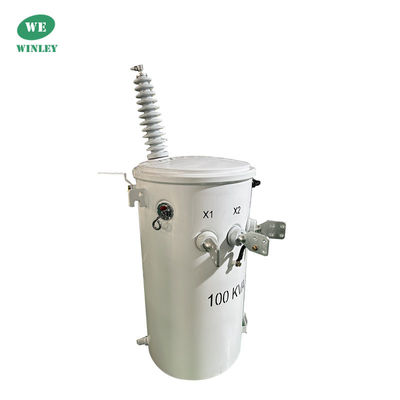

100KVA 단일 단계 전구 장착 분배 트랜스포머 이중 전압 단계 34.5KV에서 120V까지
구조
주요 자료
| 단계 | 단일 단계 |
| 용량 | 100KVA |
| 원전 전압 | 34500GrdY/19920 |
| 2차 전압 | 120/240V (L-N-L) |
| 2차 파소르 | 듀얼 와일딩 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족 |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 50dBA |
| 원자재 | 곡물 지향 철강 |
| 탱크 재료 | 코팅 스틸 |
| 크기* | 3070'W x 31.85'D x 47.20'H |
| 효율성 | 990.00% |
| 부하 손실이 없습니다 (와트) | +/- 270W |
| 전체 부하 손실 (와트) | +/- 1,250W |
제품 도면
주요 특징:
* 화재 안전성 또는 전기 품질 미네랄 오일을 높이기 위해 FR3 액체의 옵션
* ANSI, NEMA 및 DOE 에너지 효율을 포함한 산업 표준을 충족하거나 초과합니다.
* EPRI가 추천 한 얽힌 코어 타입 설계로 설계되어 낮은 측면 전압 급증에 더 큰 저항을 제공합니다.
* 폴리머 저전압 부싱은 5-50 kVA에서 표준입니다.
* 높은 신뢰성 및 낮은 필드 실패율을 위해 설계 된 코어 및 코일: 곡물 지향 전기 또는 아모프 스틸에서 제공됩니다.
* 돔 덮개 디자인과 형성 된 덮개 밴드는 압력을 견딜 수있는 능력을 높이고 부시 오버 랭킹을 제거하고 덮개 보유를 향상시킵니다.
* 고전압 부시 설계는 가스켓 보호 및 밀폐를 향상시킵니다
*Rural Utilities Service (RUS) 사양에 맞게 구성할 수 있습니다.
사양
| 등급 용량 (KVA) |
고전압 (V) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
효율성(%) | 차원 H*D*W(mm) |
무게 (lb) |
||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V 또는 다른 |
120~240V 240~480V 347V 600V |
36 | 120 | 98.7 | 500 | 525 | 885 | 330 |
| 15 | 50 | 195 | 98.82 | 520 | 565 | 905 | 462 | ||
| 25 | 80 | 290 | 98.95 | 560 | 590 | 935 | 567.6 | ||
| 37.5 | 105 | 360 | 99.05 | 610 | 625 | 935 | 748 | ||
| 50 | 135 | 500 | 99.11 | 635 | 675 | 1035 | 869 | ||
| 75 | 190 | 650 | 99.19 | 745 | 840 | 1035 | 1056 | ||
| 100 | 210 | 850 | 99.25 | 770 | 965 | 1135 | 1166 | ||
| 167 | 350 | 1410 | 99.33 | 795 | 890 | 1335 | 1496 | ||
| 250 | 500 | 2000 | 99.39 | 1080 | 1030 | 1390 | 2816 | ||
| 333 | 350 | 2500 | 99.43 | 1140 | 1060 | 1450 | 3410 | ||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
