| 브랜드 이름: | WINLEY |
| 모델 번호: | D-167/5 |
| MOQ: | 1unit |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

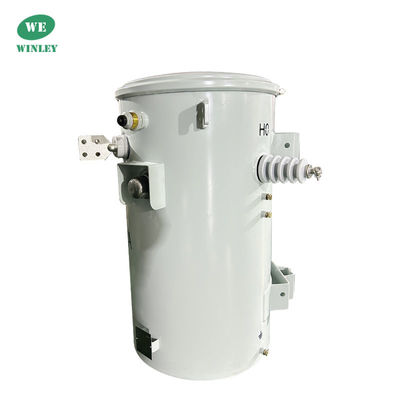

CSP 타입 167Kva 폴 마운트 트랜스포머 분배 단일 단계 4160V 오일 잠수 ANSI IEEE CSA 표준
일단계 실린더는 보통 다중 시나리오 응용을 위해 목재 또는 콘크리트 기둥에 직접 장착됩니다. 예를 들어 주거용 오버헤드 유통 부하 및 가벼운 상업용 부하,그리고 보통 기존형과 CSP형으로 나?? 다.
WINLEY의 막대기 장착 변압기는 ANSI/CSA, IEEE c 등 표준에 따라 설계 및 테스트되었습니다.57, 및 IEC60076이 적용되는 경우
스톨 탑재 변압기주요 자료
| 트랜스포머 타입 | CSP 상부 분배 트랜스포머 |
| 단계 | 단일 단계 |
| 용량 | 167KVA |
| 원전 전압 | 4160GrdY/2400 |
| 2차 전압 | 240/480V (L-N-L) |
| 빈도 | 100 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 강제 공기 (팬) | 아무 것도 |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 단열 액체 | FR-3 오일 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 크기* | 38.8''-W x 31.2''-D x 46.3''-H |
| 전체 무게 (액으로 채워진) * | 1563파운드 |
CSP 트랜스포머와 전통적인 트랜스포머는 몇 가지 중요한 측면에서 다릅니다.
1효율성
CSP 트랜스포머는 최대 99%의 효율을 달성 할 수 있으며, 일반적인 트랜스포머는 일반적으로 약 95%에 도달합니다.이보다 높은 효율은 에너지 손실을 줄입니다.
2크기와 무게
CSP 트랜스포머는 기존 트랜스포머보다 훨씬 작고 가벼워서 다양한 환경에 설치하고 통합하는 것이 더 쉬워집니다.
3전력 밀도
CSP 트랜스포머는 더 높은 전력 밀도를 나타내며, 더 컴팩트한 형태 인자 내에서 더 큰 전력 수준을 처리 할 수 있습니다. 이 특성은 공간 제한 응용 프로그램에 유리합니다..
4반응시간
CSP 트랜스포머는 기존 트랜스포머에 비해 부하 변화에 훨씬 더 빠르게 반응한다. 이러한 빠른 반응으로 인해 변동적인 부하를 가진 애플리케이션에 이상적입니다.
5유연성
CSP 트랜스포머는 입력 및 출력 전압 범위에서 더 많은 유연성을 제공하여 다른 전기 시스템에서 더 다양한 응용 프로그램을 허용합니다.
6신뢰성
CSP 트랜스포머는 기존 모델에 비해 신뢰성을 향상시키고 고장 및 정지 시간을 줄여 더 일관성 있는 성능과 덜 유지보수를 제공합니다.
7비용
CSP 트랜스포머는 높은 초기 비용에도 불구하고 효율성과 유지 보수 필요성이 낮아지면서 장기적으로 비용 효율성이 높을 수 있습니다.
결론
요약하자면 CSP 트랜스포머는 기존 트랜스포머에 비해 여러 가지 장점을 제공합니다. 더 높은 효율, 크기와 무게를 줄이고, 더 큰 전력 밀도, 더 빠른 응답 시간,더 많은 유연성이 장점은 CSP 트랜스포머를 현대 전기 응용 분야에서 귀중한 선택으로 만듭니다.
표준 특징
이 유형의 트랜스포머는 천둥과 번개로부터 자신을 보호할 수 있는 CSP 타입입니다.단회로 및 자체 오작동으로 인해 현재 장애로부터 운송 및 유통 라인을 보호.
실린더 탱크, 갈고리, 리프팅 럭, 지상 장치, 이름판, 코어 및 종착과 같은 몇 가지 유사성을 제외하고는 전통적인 유형입니다.이 유형의 트랜스포머는 다음과 같은 특징과 장치를 가지고 있습니다.:
1) 하나 또는 두 개의 고전압 부싱이 안전 장치로 덮여 있습니다.
2) 하나 또는 두 개의 arresters는 탱크의 벽에 설치되어 있으며, 그 상단 끝은 고전압 부시 근처에 있으며 구리 스트립에 의해 부시에 연결되어 있습니다.한 부차 차단 스위치는 탱크 내부의 와일링 위에 있습니다그리고 여기는 조작 핸들, 과부하 리셋, 신호등이 있습니다.
3) 저전압 부시는 탱크의 벽에서 교육, 토착 장치 X2 위치에 고정됩니다.
고전압 부시를 통해 부시로 이어지고 다른 끝은 지상 연결입니다.
4) 모든 단위는 IEC60076, ANSI/IEEEC57에 따라 제작됩니다.12.20CSA C2.1-06,CSA C2.2-06 등
[Csp 타입 구조]
[일반형 구조]
기둥에 장착 된 변압기 도면
등급
스톨 탑재 변압기사양
| 10kva-500kva 일단계 오일 잠수 트랜스포머 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
