| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-1000/13.8 |
| MOQ: | 1unit |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

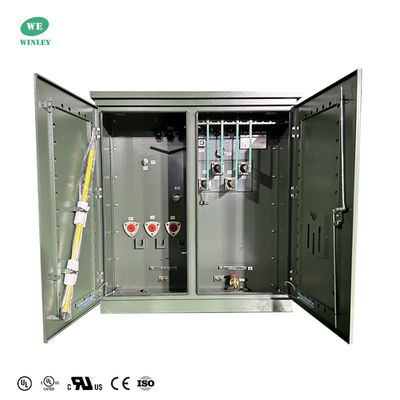

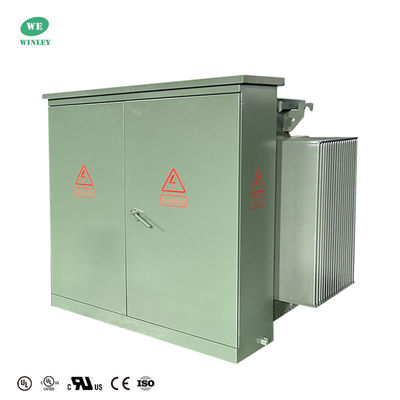

1000Kva 패드 장착 3단계 오일 잠수 분배 트랜스포머 13.8KV ~ 480V UL 인증
왜 우릴 선택했지?
설계 능력
주요 자료
| - 아니 | 세부 사항 | 단위 | 사양 |
| 1 | 종류 | ~ | 패드 장착, 방사선 공급 |
| 2 | 명목 용량 | kVA | 1000 |
| 3 | 단계 번호 | ~ | 3 |
| 4 | 원전 전압 | V | 13800 |
| 5 | 1차 종료 | ~ | 15kV 클래스, BIL95kV, 200A 잘 & 삽입 |
| 6 | 2차 전압 | V | 480Y/277 |
| 7 | 2차 연결 | ~ | 6개 덩어리 |
| 7 | 터킹 타입 | ~ | 오프 서킷 탭 |
| 8 | 터킹 범위 | % | ±2*2.5% |
| 9 | 냉각 방법 | ~ | ONAN |
| 10 | 명목 주파수 | Hz | 60 |
| 11 | 벡터 그룹 | ~ | Dyn1 |
| 12 | 단열계급 | ~ | A (105°C) |
| 13 | 온도 상승 | K | 65 |
| 14 | 부하를 제외한 손실 | W | 1150 |
| 15 | 부하 손실 (85°C) | W | 9800 |
| 16 | 임페던스 | % | 40.0~6.0 |
| 17 | 롤링 소재 | ~ | 알루미늄 |
| 18 | 원자재 | ~ | 실리콘 스틸 |
| 19 | 냉각 재료 | ~ | 광유 |
| 20 | 주택 재료 | ~ | 코팅 스틸 (문셀 벨 녹색) |
| 23 | 서비스 상태 | ~ | 실내 또는 야외 |
| 24 | 해수면 | M | ≤1000 |
| 25 | 표준 | ~ | IEEE C57.159 |
기술 도면
구조
위니의 3단계 패드 장착 오일 잠식 트랜스포머는 강력하고 신뢰할 수 있으며 환경을 고려하여 설계되었습니다.이 트랜스포머는 신뢰성 향상 및 중요한 장비 장애에 대한 보호를 제공합니다.
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
적용
패드 마운트 트랜스포머는 현대 유통 네트워크의 필수적인 부분이며 현대 지하 유통 전력 시스템에서 사용됩니다.그들은 다양한 환경에서 효율적이고 신뢰할 수있는 전력 분배를 제공합니다., 주택, 상업, 에너지 저장, 전동차, 유틸리티 등을 포함하여. 그들은 내구성, 간편한 유지 보수 및 안전 기능으로 인해 아메리카 지역에서 널리 사용됩니다.
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
