| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-500/12.87 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
3상 패드 장착 변압기 오일 침지 배전 500Kva 12870V ANSI IEEE 표준
우리를 선택해야 하는 이유

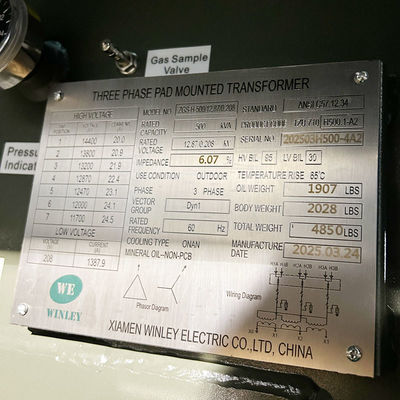

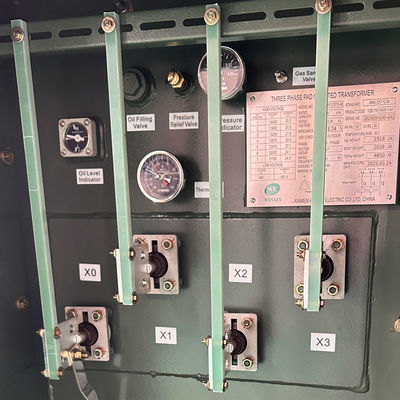

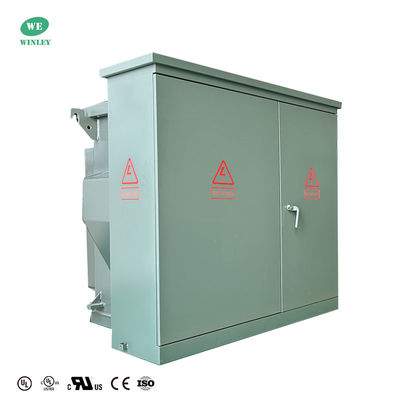

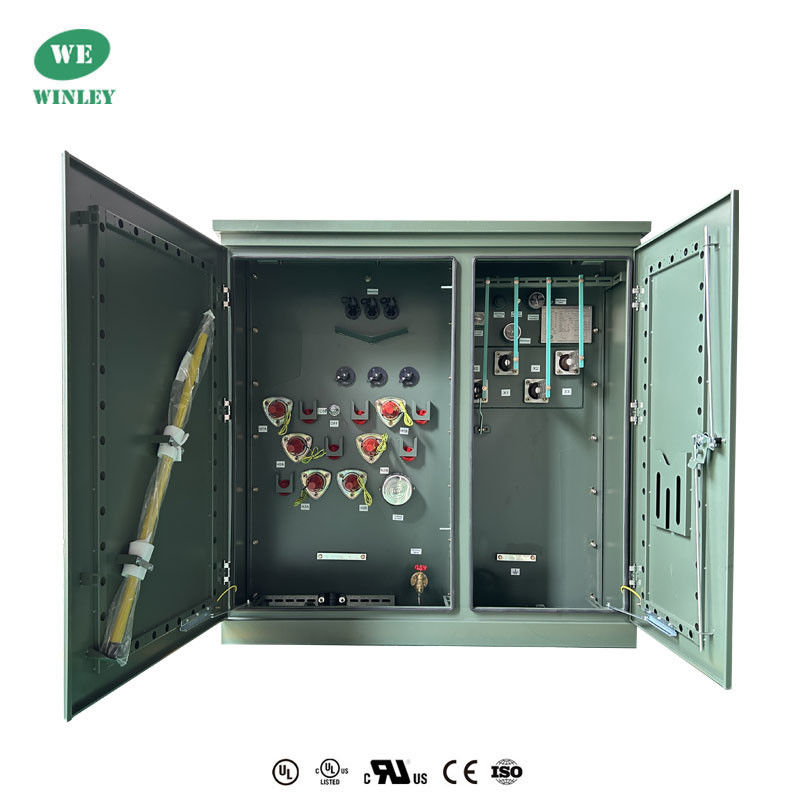

제품 사진
래디얼 공급 시스템용으로 설계된 이 변압기는 12,870V 델타 1차 측을 208Y/120V 와이 2차 측으로 변환하며, 안전한 유지 보수를 위해 데드 프론트 1차 측 단자를 사용합니다. 7가지 전압 설정에 걸친 오프 회로 탭핑은 그리드 요구 사항에 적응합니다. 알루미늄 권선과 코팅된 강철 하우징의 실리콘 강철 코어로 제작되어 상업/산업용으로 내구성이 뛰어난 성능을 제공하며, 실내/실외 설치를 위해 ANSI/IEEE C57.12.34를 준수합니다.
주요 데이터
| 3상 패드 장착 변압기 사양 데이터 | |||||
| 번호 | 세부 사항 | U단위 | 사양 | 비고 | |
| 1 | 유형 | ~ | 패드 장착, 래디얼 공급 | ||
| 2 | 정격 용량 | kVA | 500 | ||
| 3 | 상 수 | ~ | 3 | ||
| 4 | 1차 전압 | V | 12870 | 델타 | |
| 5 | 1차 측 단자 | ~ | 15kV 클래스, BIL95kV, 200A 웰&인서트 | 데드 프론트 | |
| 6 | 2차 전압 | V | 480Y/277 | 와이-N | |
| 7 | 2차 측 연결 | ~ | 4홀 스페이드 | ||
| 7 | 탭핑 유형 | ~ | 오프 회로 탭핑 | ||
| 8 | 탭핑 범위 | % | 14400, 13800, 13200, 12870, 12470, 12000, 11700 | ||
| 9 | 냉각 방식 | ~ | ONAN | ||
| 10 | 정격 주파수 | Hz | 60 | ||
| 11 | 벡터 그룹 | ~ | Dyn1 | ||
| 12 | 절연 등급 | ~ | A (105℃) | ||
| 13 | 온도 상승 | K | 65 | ||
| 14 | 무부하 손실 | W | 750 | 10% 허용 오차 | |
| 15 | 부하 손실 (85℃) | W | 5800 | ||
| 16 | 임피던스 | % | 5.5~6.5 | ||
| 17 | 권선 재료 | ~ | 알루미늄 또는 구리 | ||
| 18 | 코어 재료 | ~ | 실리콘 강철 | ||
| 19 | 냉각 재료 | ~ | 광유 | ||
기술 도면
사양
| 정격 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |

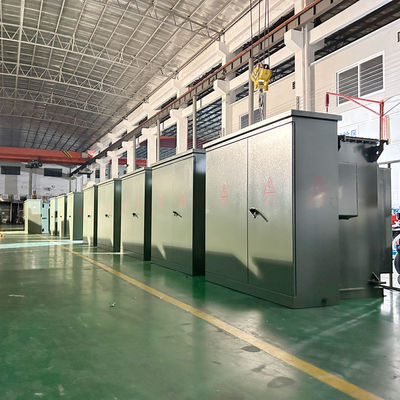

생산 과정
FAQ
1. Q: 샘플 주문이 가능한가요?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 어떻게 됩니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L로부터 24개월입니다. 액세서리에 문제가 있는 경우 손상된 액세서리의 사진을 제공해 주시면 무료 서비스를 제공해 드립니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공해 드립니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM이 가능합니까?
A: 네, 가능합니다! 당사는 자체 R&D 팀을 보유한 제조업체로, 고객의 도면 또는 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 투입할 수 있도록 도와드립니다. 위의 맞춤형 서비스는 생산 전에 확인되어야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 당사는 핵심 기술을 보유하고 있으며, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 당사는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 공정에는 기술 강사가 있습니다. QC 감독관은 정기적으로 생산을 검사합니다. 당사는 생산 중 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
