| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-500/12.47 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

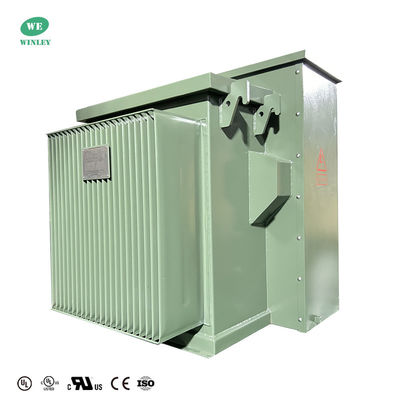

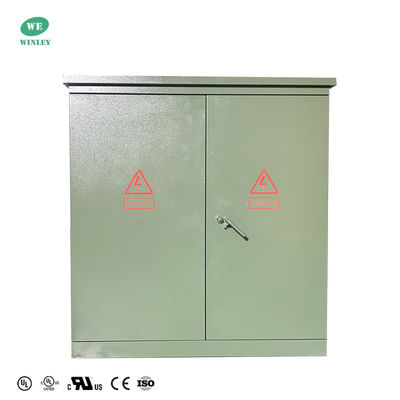

500Kva 3단계 패드 장착 트랜스포머 오일 주거용 전력 분배용 12.47KV UL/ cUL 목록
3단계 패드 장착된 기름에 담긴 분배 트랜스포머는 강력하고 신뢰할 수 있으며 환경을 고려하여 설계되었습니다.이 트랜스포머는 신뢰성 향상 및 중요한 장비 장애에 대한 보호를 제공합니다이러한 트랜스포머의 낮은 운영 비용과 열 배출량은 다양한 응용 분야에 이상적인 선택이 됩니다.
왜 우릴 선택했지?
주요 자료
| 용량 | 500KVA |
| 단계 | 3단계 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 벡터 그룹 | YYn0 |
| 원전 전압 | 12470GrdY/7200 |
| 2차 전압 | 208Y/120 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 |
| 냉각 클래스 | KNAN |
| 효율성 표준 (들) | DOE 2016 표준, CSA 표준 ANSI / IEEE 표준을 충족 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 크기* | 60W × 66-D × 67-H |
| 전체 무게 (액으로 채워진) * | 4902파운드 |
| 효율성 % | 990.15% |
| 부하 손실이 없습니다 (와트) | +/- 690W |
| 전체 부하 손실 (와트) 100% | +/- 4,950W |
제품 구조
1) 트랜스포머 부분과 제어 캐비닛 부분은 미국 버전의 트랜스포머 부분으로 완전히 밀폐 된 구조입니다.그리고 절연유는 두 종류의 고 발화점 기름 또는 일반 기름이 될 수 있습니다..

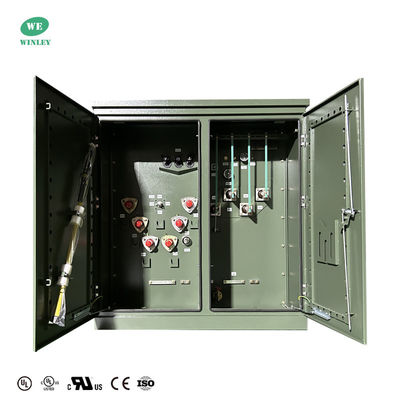

2) 제어 캐비닛은 고전압실과 저전압실로 나뉘어 있습니다.

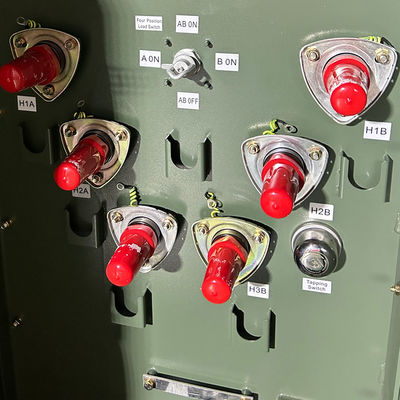

3) 고전압 방은: 고전압 케이블 플러그, 번개 차단기, 로드 스위치 작동 손잡이, 흥분되지 않는 탭 스위치 손잡이, 플러그인 피지, 압력 방출 밸브,온도계, 압력 측정기, 오일 위치 측정기, 오일 충전 플러그, 오일 배수 밸브 등, 로드 스위치, 끄는 흥분 탭 변경기, 플러그인 피지, 등모두 트랜스포머 코어와 함께 트랜스포머 오일로 잠겨 있습니다.고전압 케이블과 트랜스포머는 팔꿈치 케이블 커넥터로 연결되어 있습니다.

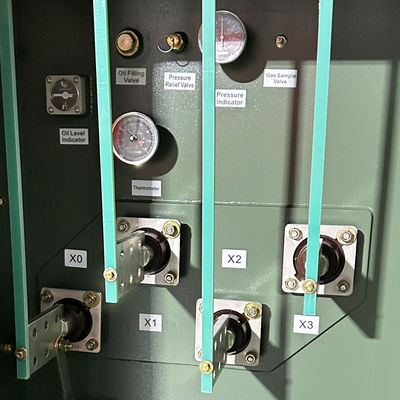

4) 낮은 전압 측면은 공기 회로 차단기, 전류 변압기, 전기 에너지 계측기, 암페르 미터 및 볼트 미터와 함께 설치 될 수 있습니다.및 출력 회로와 용량 보상 장치 사용자 필요에 따라 구성 될 수 있습니다.
기술 도면
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
등급
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
