| 브랜드 이름: | WINLEY |
| 모델 번호: | D-167/34.5 |
| MOQ: | 1unit |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

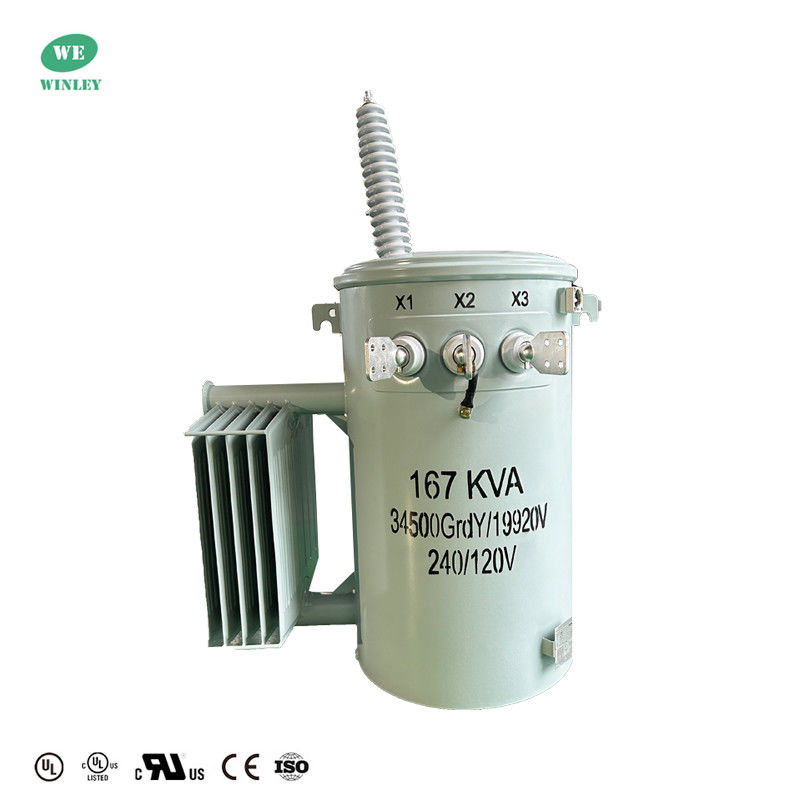

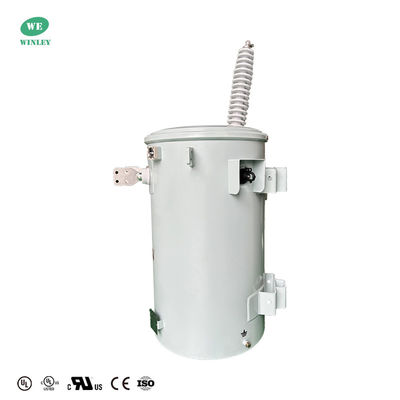

ANSI 표준 단일 단계 오일 잠수 분배 트랜스포머 167KVA 34500V ~ 120V 두 개의 윙링
요약
스톨 탑재 변압기주요 자료
| 트랜스포머 타입 | 상부 분배 트랜스포머, 일반형 |
| 단계 | 단일 단계 |
| 용량 | 167KVA |
| 원전 전압 | 34500Y/19920 |
| 1차 BIL | 200KV |
| 2차 전압 | 120/240V (L-N-L) |
| 2차 전압 클래스 | 1.2kV급 |
| 2차 파소르 | 듀얼 와일링, 싱글 파스 |
| 2차 BIL | 30KV |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | ONAN: 자기 냉각 |
| 탭 변경 | ±2.5% |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| 롤링 재료 | 알루미늄 |
| 크기* | 4230'W x 34.55'D x 55.20'H |
| 탱크 지름* | 21' OD |
| 전체 무게 (액으로 채워진) * | 1622파운드 |
기둥에 장착된 트랜스포머 제품 구조
톱니에 장착된 변압기기술 도면
스톨 탑재 트랜스포머 키 크래프트
톱니에 장착된 변압기사양
| 단상조직 전동전자 | ||||||
| 가등식 Cap acity (kVA) | 높은 | 저전압 (v) | 연결 기호 | 표준 | 단회로 임피던스 (%) | 효율성 |
| 전압 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10.8~8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
톱니에 장착된 변압기등급
2016년 DOE의 효율성 등급을 충족/ 초과
ANSI/IEEE #C57에 적합합니다.12.00
ANSI/IEEE #C57에 적합합니다.12.20
ANSI/IEEE #C57에 적합합니다.12.28
ANSI/IEEE #C57에 적합합니다.12.31
ANSI/IEEE C57에 적합합니다.12.70
ANSI/IEEE C57에 적합합니다.12.80
ASTM D3487을 준수합니다.
톱니에 장착된 변압기생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
