| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-500/8.3 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

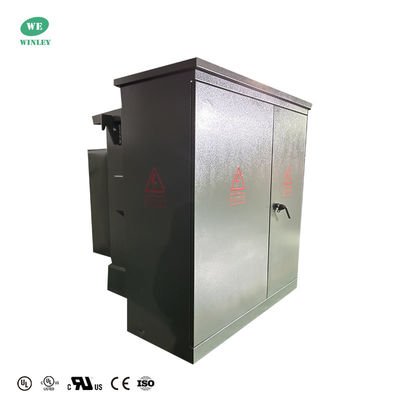

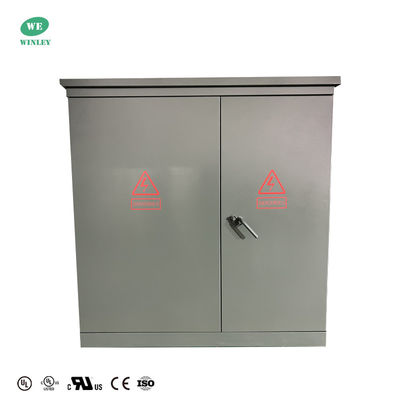

500Kva 패드 장착 변압기 3단계 8320V ~ 480Y/277 루프 공급 ANSI/IEEE 표준
윈리 (WINLEY) 는 적용 가능한 ANSI®/IEEE® 표준을 충족하고 UL/cUL 인증을 획득한 액체로 채워진 3단계 패드 장착 트랜스포머의 완전한 라인을 제공합니다. 최대 34.5kV 및 5까지의 등급,000 kVA, 그것은 높은 전압 및 큰 용량 행사, 예를 들어 전력 변전소, 산업 전력 소비 등에 적합합니다.기름에 담긴 트랜스포머는 더 나은 성능과 안정성을 가지고 있습니다..
주요 자료
| 트랜스포머 타입 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 500KVA |
| 벡터 그룹 | YYN0 |
| 원전 전압 | 8320GrdY/4800 |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E급 단열 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| K-팩터 등급 (하모닉 완화) | K-1 (표준) |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 소음 수준 | 56dBA |
| 크기 | 69'W x 63'D x 60'H |
| 무게 | 4850파운드 |
표준 특징

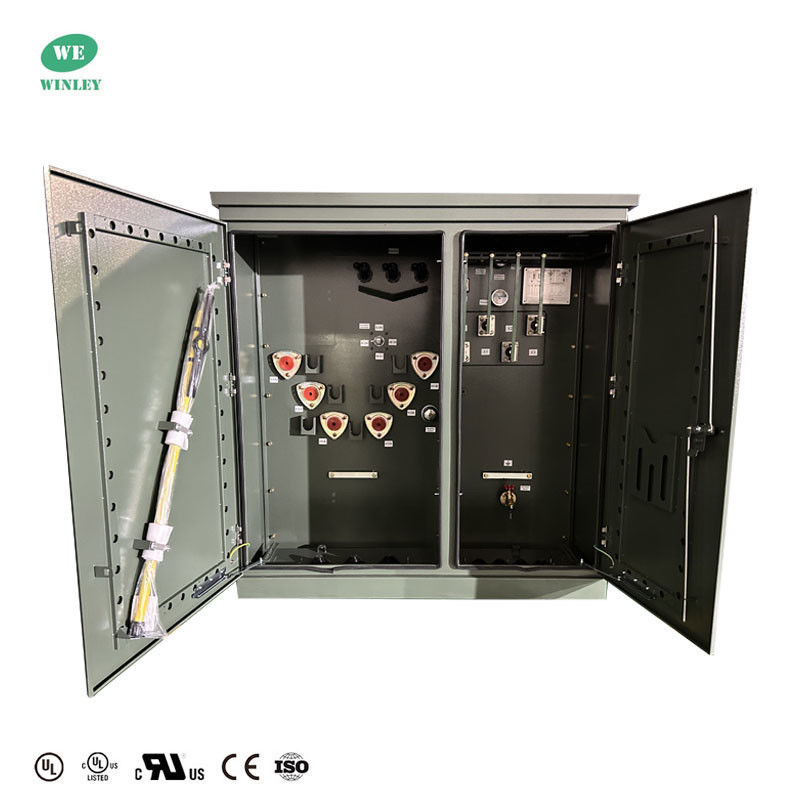

1- 1차 전환
1) 5-포지션 탭 변경.
2) 4 포지션 로드 브레이크 스위치,핫 스틱을 작동 할 수 있으며 수리 및 유지 보수에 유연성을 제공합니다.
2종료 연결
1) 원전 전력 케이블은 팔꿈치 커넥터로 연결되어 있습니다.
2) 로드브레이크 삽입 장치로 외부로 클램프 된 부시 우물.
3) 통합 로드브레이크 또는 로드브레이크가 아닌 부싱.
32차 종식
NEMA 4홀, 6홀, 8홀, 10홀 또는 12홀 스펙과 함께 외부로 클램핑 된 부싱, 스펙 지원이 제공됩니다.
4보호 장치
1) 바요네트 퓨즈 부분 범위 전류 제한 퓨즈.
2) 자동 작동 압력 완화 장치
3) 오일 레벨 측정기
4) 오일 온도 측정기
5) 압력 진공 측정기
6) 샘플러와 함께 배수 밸브.
7) 배포 클래스, 금속 산화물 차단기, 3-36kV.
8) 배포 클래스, 밸브형 번개 차단기, 3 ~ 27 kV.
기술 도면
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
정상 사용 환경 조건
고도: 1000m 이상
실내 온도: +40°C 이상, -25°C 이하, 하루 평균 온도 차이는 35°C 이상, 연평균 온도 차이는 20°C 이상
바람 속도는 35m/s를 초과하지 않습니다.
설치 현장에서 폭발 위험, 화학적 부식 및 강한 진동이 없습니다.
냉각 방법: 자연 공기 냉각 (AN)
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
