| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGD-75/24.94 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
UL/cUL 인증 공급자 전력 분배용 75Kva 단일 단계 패드 장착 트랜스포머 24.94KV DOE 2016 표준 CSA ANSI IEEE 표준
WINLEY의 단일 단계 패드 장착 트랜스포머는 주거 / 상업 / 가벼운 산업용 용도로 신뢰할 수있는 전력 분배를 제공합니다. UL / cUL 인증을 받고 ANSI / IEEE 표준을 준수합니다.날씨에 견딜 수 있는 장비를 갖추고 있습니다., 쉽게 설치, 고 효율의 전압 변환. 내구성과 안전을 위해 설계, 이 컴팩트 트랜스포머는 최소한의 전력 손실과 안정적인 성능을 보장,도시/농촌 환경에 적합합니다..
인증된 모델:트랜스포머, 유통, 단상 액체로 채워진, 패드 장착형 모델 (s): ZGD-B-XXX/YYY/ZZZ, 여기서 ?? ZGD?? 은 단상 패드 장착형 트랜스포머를 나타냅니다.B = H 또는 Z, 피드 유형을 나타냅니다., HH는 루프 공급을 의미하고 ZZ는 방사선 공급을 의미합니다. XXX = 10 ~ 250 이는 10 ~ 250 kVA의 등급 전력을 나타냅니다.
단일 단계 패드 장착 변압기 주요 데이터
| 트랜스포머 타입 | 패드 장착 |
| 트랜스포머 피드 타입 | 방사선 공급 |
| 단계 | 단일 단계 |
| 용량 | 75KVA |
| 벡터 그룹 | II6 |
| 원전 전압 | 24940 |
| 2차 전압 | 120/240 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 단열 등급 | E |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, CSA ANSI/IEEE 표준 |
| 롤링 재료 | 구리 |
| 효율성 | 990.00% |
| 부하 손실이 없습니다 (와트) * | +/- 240W |
| 부하 손실 (와트) * | +/- 835W |
단일 단계 패드 장착 변압기표준 특징
윈리 (WINLEY) 의 단일 단계 패드 장착 트랜스포머 (컴퍼먼트형 II) 는 방사성 공급 시스템에 설계된 신뢰할 수 있는 전력 분배 솔루션입니다. 75 kVA 용량과 25 kV 주전압급으로,이 트랜스포머는 2차 전압 120/240V (L-N-L) 에서 단相 전원을 공급하면서 3단계 네트워크에 연결됩니다.ANSI / IEEE 표준에 따라 구축되어 있으며, 첨가 극성 및 델타 원자 / 듀얼 와일딩 싱글 파스 2차 구성으로 다양한 전기 설정과 호환성을 보장합니다.

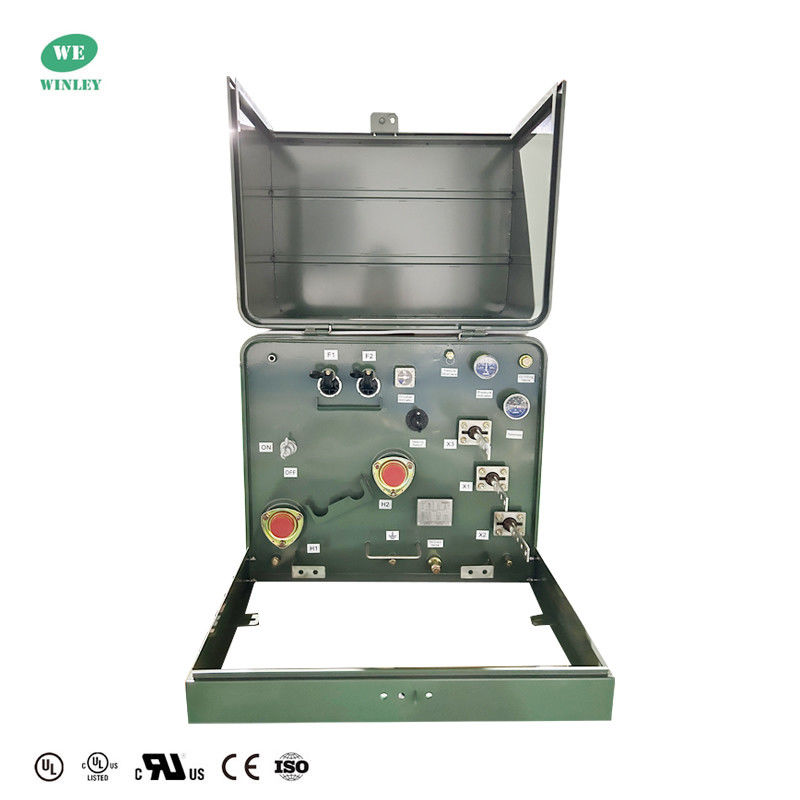

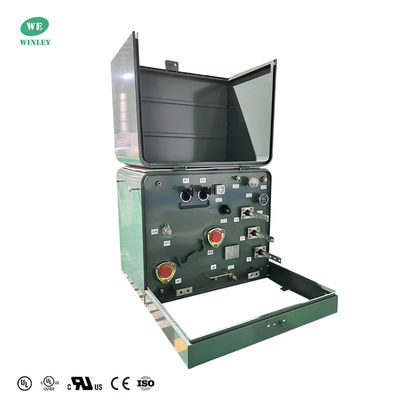

단일 단계 패드 장착 변압기그림
내구성을 위해 설계된 트랜스포머에는 기상 저항성 정면 격리장 (ANSI II형 배열) 및 E급 단열 (120°C 등급) 이 포함되어 있습니다.60 Hz 시스템에서 자냉 (KNAN) 동작에 적합합니다.5 포지션 핫 스틱 조작 가능한 탭 변경기 (2.5% 단계) 는 필드 전압 조절을 허용하며 150 kV의 1차 BIL 및 30 kV의 2차 BIL 등급은 강력한 급증 보호를 보장합니다. 1.0 ∼4.5%의 전형적 임피던스 및 낮은 65°C 온도 상승, 이 콤팩트 트랜스포머는 안전과 준수에 대한 UL/cUL 인증으로 뒷받침 된 도시 및 교외 애플리케이션에 효율적이고 안정적인 성능을 제공합니다.
등급
사양
| S인글 파스 패드 탑재 트랜스포머 사양 | ||||||||
| 등급 | 고전압 (kV) | 부하 손실 이 없다 | 부하 손실 | 높이 | 깊이 | 너비 | 기름 무게 (kg) | 전체 무게 (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 340.5/19.92 13.8/8 13.2/76 12.47/72 또는 다른 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
