| 브랜드 이름: | WINLEY |
| 모델 번호: | 디-75/34.5 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

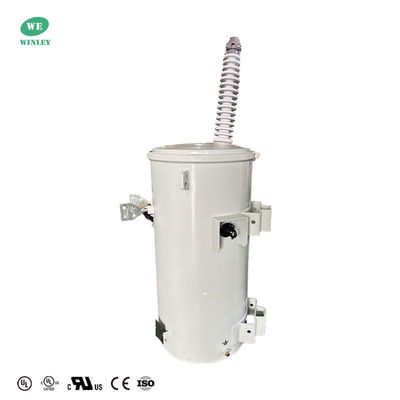

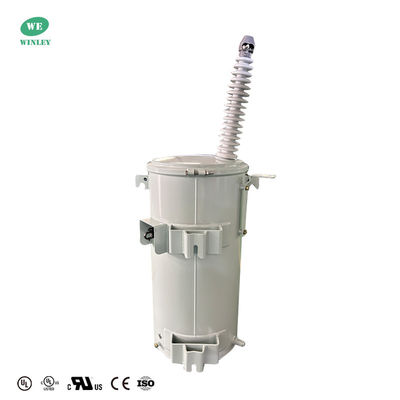

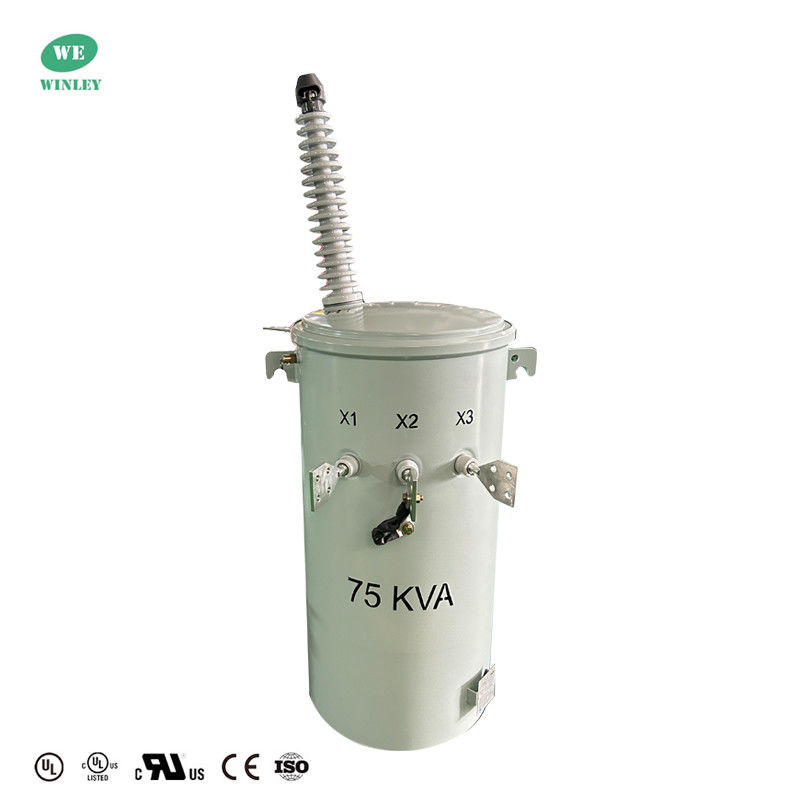

75 Kva 전력 극 변압기 단상 극 장착형 가공 배전 34.5kv ~ 120v Ansi Ieee Doe 2016 표준
극 장착형 변압기는 완전 밀폐형 원통형 구조로 극 장착형 서스펜션으로 설치됩니다. 소형, 강력한 과부하 용량, 연속 작동 시 높은 신뢰성, 간단한 유지 보수, 긴 수명, 소규모 인프라 투자, 저전압 전원 공급 반경 감소 등의 장점이 있습니다. 저전압 선로 손실을 60% 이상 줄일 수 있습니다. 이 제품은 산업 및 농업 전력망 전송 및 배전에 널리 사용됩니다.
왜 우리를 선택해야 할까요?
주요 데이터
| 변압기 유형 | 가공 배전 변압기, 기존 유형 |
| 변압기 구성 | 액체 충전 극 장착형 |
| 변압기 극성 유형 | 감산형 |
| 위상 | 단상 |
| 용량 | 75 KVA |
| 1차 전압 | 34500Y/19920 |
| 2차 전압 | 120/240V (L-N-L) |
| 벡터 그룹 | II0 |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 절연 등급 | Class E |
| 냉각 클래스 | ONAN |
| 효율 표준 | DOE 2016 표준 충족, ANSI/IEEE 표준 충족 |
| K-Factor 등급(고조파 완화) | K-1 (표준) |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
| 효율 | 99.00% |
| 무부하 손실(와트) | +/- 237W |
| 전부하 손실(와트) | +/- 835W |
도면
변압기는 원통형 밀봉 구조입니다. 각 변압기는 ANSI 표준을 준수하는 접지 장치, 후크, 지지 러그, 덮개에 1개 또는 2개의 고전압 부싱, 탱크 벽에 저전압 부싱 및 아이볼트, 연결 단자로 고정됩니다. 탭 체인저는 전원을 끈 후 지침에 따라 조정해야 합니다.
코어 기능
* 화재 안전성 향상을 위해 FR3 유체 또는 전기 등급 광유 옵션 사용 가능
* ANSI, NEMA 및 DOE 에너지 효율성을 포함한 산업 표준을 충족하거나 초과합니다.
* 저전압 서지 저항을 높이기 위해 EPRI 권장 인터레이스 코어형 설계로 제작되었습니다.
* 5-50kVA에서 표준인 폴리머 저전압 부싱
* 높은 신뢰성과 낮은 현장 고장률을 위해 설계된 코어 및 코일: 방향성 전기 강 또는 비정질 강 사용 가능
* 돔형 덮개 설계 및 성형된 덮개 밴드는 압력 내성을 높이고 부싱 오버행을 제거하며 덮개 유지를 개선합니다.
* 고전압 부싱 설계는 개스킷 보호 및 밀봉을 개선합니다.
* 농촌 유틸리티 서비스(RUS) 사양에 맞게 구성 가능
사양
| 10kva-333kva 단상 유입 변압기 | ||||||
| 정격 용량(kVA) | 고 | 저전압(v) | 연결 기호 | 표준 | 단락 임피던스(%) | 효율 |
| 전압(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
생산 과정
자주 묻는 질문
1. Q: 샘플 주문이 가능합니까?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월입니다. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 보유한 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 소유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
