| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGD-75/12.47 |
| MOQ: | 1unit |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

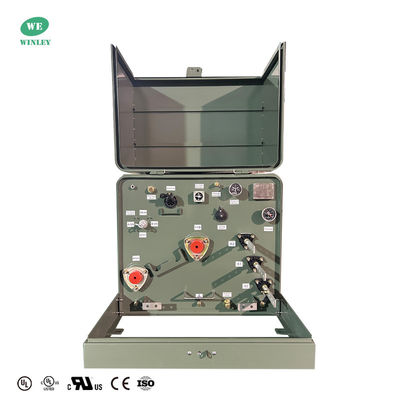

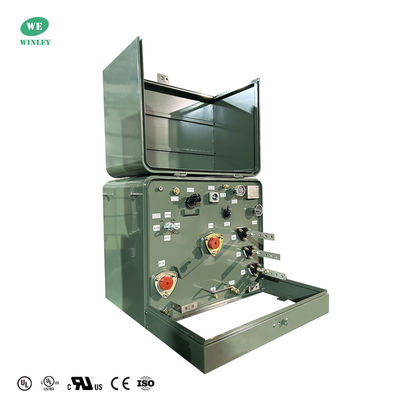

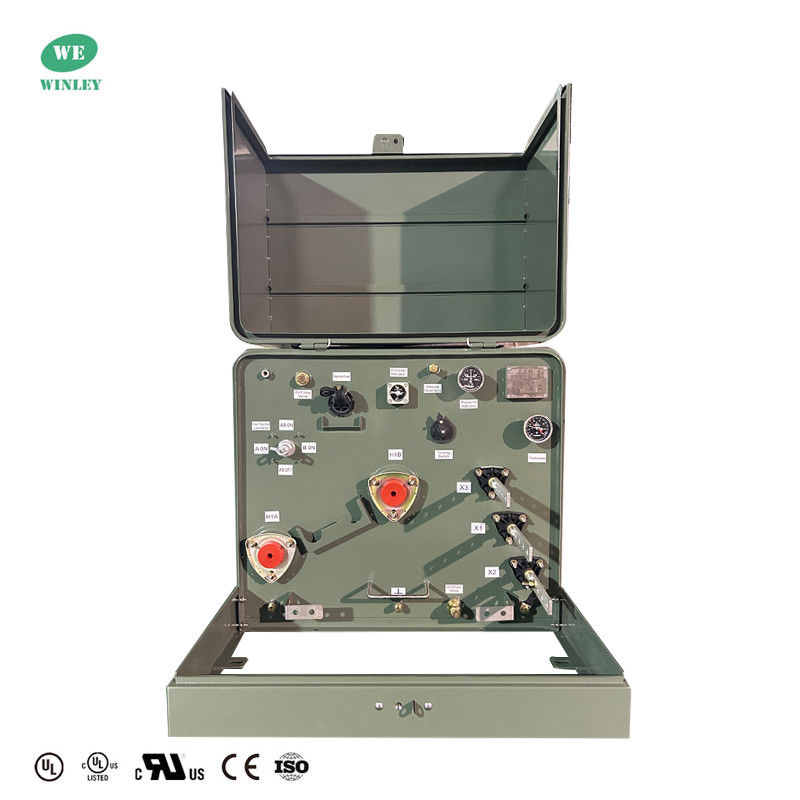

UL/cUL 75Kva 단상 패드 장착 변압기 옥외 전력 분배 강압 12.47KV ANSI IEEE 표준
우리를 선택해야 하는 이유
1. WINLEY 단상 변압기는 UL/cUL 인증을 받았으며, 용량은 10-333KVA, 전압은 최대 34.5KV입니다.
2. 제품은 여러 표준에 따라 설계되었으며 DOE 2016, IEEE, ANSI, CSA, IEC, NEMA 및 기타 표준을 충족하거나 초과합니다.
3. 월간 배송 능력은 800대 이상이며, 4주 이내에 빠른 배송이 가능합니다.
단상 패드 장착 변압기 주요 데이터
| 상 | 단상 |
| 용량 | 75 KVA |
| 벡터 그룹 | II6 |
| 변압기 공급 유형 | 루프 공급 |
| 1차 전압 | 12470GrdY/7200 |
| 1차 BIL | 95 KV |
| 2차 전압 | 240/480V |
| 2차 전압 등급 | 1.2 kV 등급 |
| 2차 위상자 | 이중 권선 단상 |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 절연 등급 | E급 |
| 냉각 등급 | ONAN |
| 효율 표준 | DOE 2016, ANSI/IEEE 표준 |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
| 소음 레벨 | 51 dBA |
| 효율 | 99.05% |
| 무부하 손실(와트)* | +/- 237W |
| 부하 손실(와트)* | +/- 822W |
단상 패드 장착 변압기표준 기능
• ANSI®, IEEE® 및 NEMA® 표준을 충족하거나 초과합니다.
• 배전 변압기에 대한 DOE 에너지 효율 표준 10 CFR Part 431을 충족합니다.
• 탱크 코팅은 IEEE Std C57.12.28™-2005 및 IEEE Std C57.12.29™-2005 표준을 초과합니다(스테인리스 스틸 장치만 해당)
• IEEE Std C57.12.28™-2005 표준 인클로저 무결성 요구 사항을 완벽하게 준수합니다.
• 레이저 각인 명판
• 매립형 스테인리스 스틸 리프팅 설비
• 탱크 접지 설비
• 자동 압력 릴리프 장치
• 전기 등급 광유
• 스테인리스 스틸 힌지 핀 및 배럴이 있는 경첩식 도어
• 쉬운 정렬을 위한 플로팅 잠금 포켓
• 캡티브 스테인리스 스틸 펜타헤드 도어 잠금 볼트
• 오일 주입 및 배출 설비
• 탈착식 실
• 용접된 돔형 탱크 커버
• 고전압 부싱 웰 - 200 A
단상 패드 장착 변압기도면
이 75 KVA 단상 패드 장착 변압기는 12470GrdY/7200V 1차(95 kV BIL) 및 240/480V 2차를 갖춘 루프 공급 작동을 특징으로 합니다. 5 위치 탭 체인저(2.5% 단계), 구리 권선 및 ONAN 냉각 장치를 갖추고 있으며, 데드 프론트 1차 연결, 서지 어레스터 및 베이요넷 퓨즈를 포함합니다. 신뢰할 수 있는 배전을 위해 광유 절연을 사용하여 DOE 2016/ANSI/IEEE를 충족합니다.
성능 특성
1) 단상 패드 장착 변압기 탱크 코팅은 C57.12.8 및 C57.12.29를 초과합니다. IEEE C57.12.28 인클로저 무결성 표준을 완벽하게 준수합니다.
2) 루프 공급 작동을 위한 두 개의 외부 클램핑 범용 고전압 부싱 웰 또는 래디얼 공급 작동을 위한 하나의 외부 클램핑 부싱 웰.
3) 나사산 구리 스터드가 있는 세 개의 외부 클램핑 저전압 부싱, 탈착식 접지 스트랩이 있는 완전 절연 중성 단자 포함.
4) 엠보싱된 부싱 마운트; 매립형 오일 구획 바닥.
5) 나사산, 매립형 스테인리스 스틸 리프팅 설비.
6) 자동 압력 릴리프 장치.
7) 산화 방지제가 포함된 전기 등급 광유.
8) 부식 방지 스테인리스 스틸 힌지 핀 및 배럴이 있는 탈착식 후드 연강 인클로저 및 스테인리스 스틸 하드웨어로 고정된 탈착식 실 전면 패널 액세서리 장착 브래킷.
9) 물의 고임을 방지하기 위해 후드와 오일 구획에 돔형 상단 표면.
10) 오일 주입/오일 레벨 플러그; 오일 배출 플러그; 탱크 접지 설비.
11) 캡티브 펜타헤드 보안 볼트, 플로팅 너트 및 자물쇠 설비가 있는 부식 방지 잠금 어셈블리.
사양
| Single phase 패드 장착 변압기 사양 | ||||||||
| 정격 | 고전압(kV) | 무부하 손실 | 부하 손실 | 높이 | 깊이 | 너비 | 오일 중량(kg) | 총 중량(kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or 기타 |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
생산 과정
FAQ
1. Q: 샘플 주문을 할 수 있습니까?
A: 예, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간 15-25일.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하기만 하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 예, 가능합니다! 우리는 자체 R&D 팀을 보유한 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 디자인하고 생산에 투입할 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 소유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
