| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-3750/35 |
| MOQ: | 1unit |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

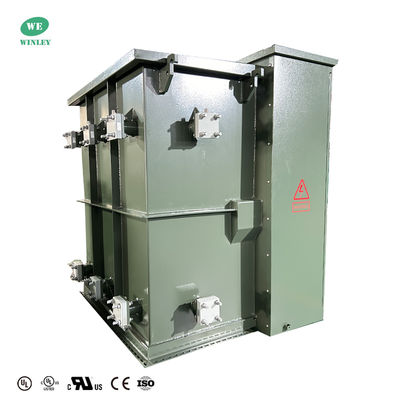

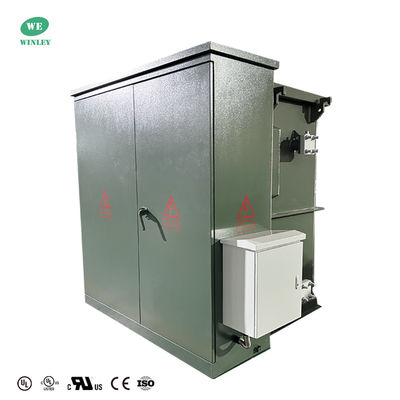

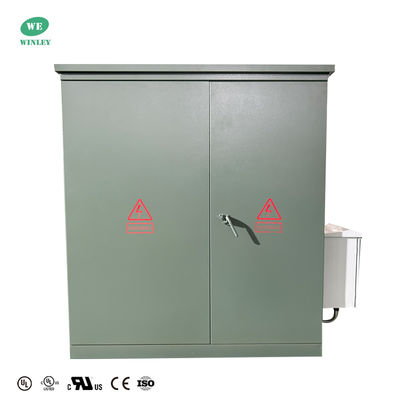

3상 패드 장착 변압기 배전 전력 오일 침지 3750Kva 강압 34500V ~ 480Y ANSI IEEE DOE 2016 UL/cUL 인증

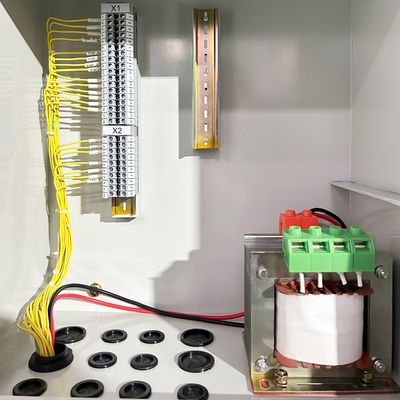

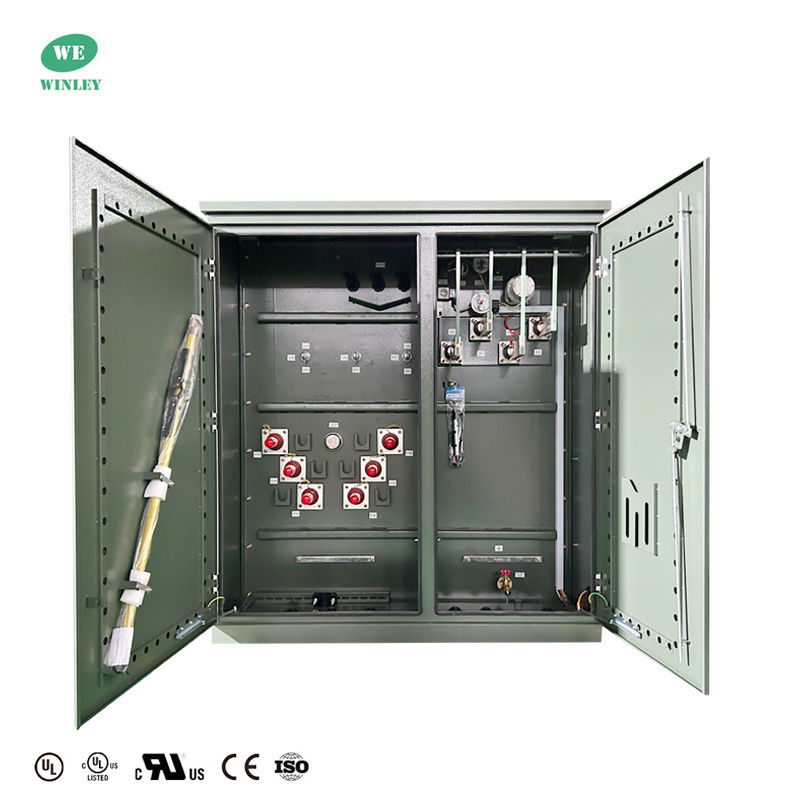

패드마운트 변압기는 지상에 설치되는 유틸리티 배전 변압기로, 일반적으로 작은 콘크리트 패드에 설치된 잠금 금속 캐비닛에 보관됩니다. 일반적으로 약 75kVa에서 약 5000kVa 사이의 정격 전력으로 제조되며, 내장형 퓨즈와 스위치를 포함하는 경우가 많습니다. 일반적인 인클로저는 오일 등에 담긴 패드마운트 변압기의 코어/코일 어셈블리를 보관하기 위한 탱크와 변압기의 고전압 및 저전압 부싱을 각각 둘러싸기 위한 고전압 및 저전압 배선 구획이 있는 배선 캐비닛 등을 포함합니다.
왜 우리를 선택해야 할까요?
3상 패드 장착 변압기 주요 데이터
| 변압기 유형 | 패드 장착형, 구획형 |
| 변압기 공급 유형 | 루프 공급 |
| 작동 | 강압 |
| 위상 | 3상 |
| 용량 | 3.75 MVA (3750 KVA) |
| 벡터 그룹 | DYN1 |
| 1차 전압 | 34500V |
| 2차 전압 | 480Y/277 |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 절연 등급 | Class E 절연 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 임피던스 (일반) | 5.75% |
| 효율 표준 | DOE 2016 표준 충족, ANSI/IEEE 표준 충족 |
| K-Factor 등급 (고조파 완화) | K-1 (표준) |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
기술 도면
제품 구조
• 60 Hz 작동.
• 65°C 평균 권선 상승.
• 방사형 및 루프 공급 배열.
• HV 단자의 데드 및 라이브 프론트 유형.
• HV BIL 45 – 150 kV (데드 프론트) 200 kV (라이브 프론트).
• LV BIL 30 – 60 kV.
• 저전압 도어의 3점 래칭.
• 저전압 도어가 열린 후에만 열 수 있는 고전압 도어.
• 강성 강철 파티션.
• 덮개에서 베이스까지 용접된 변압기 탱크.
• 영구 명판.
• 1인치 NPT 파이프 캡 충전 조항.
• ANSI 탱크 접지 패드.
• 1인치 배수 밸브 및 샘플러.
• 자동 압력 릴리프 밸브 (35 SCFM).
• 공칭 값 위아래로 (2) 2.5% 전체 용량 탭이 있는 탭 체인저.
• 변압기 탱크 덮개에 10”x18” (또는 14”x25”) 핸드 홀.
• 올리브 그린 색상 (Munsell 7GY 3.29/1.5).
• 최신 ANSI 표준에 따라 설계, 제조 및 테스트됨
공장 테스트
사양
| 정격 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 또는 기타 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1. Q: 샘플 주문이 가능한가요?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 어떻게 됩니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L로부터 24개월입니다. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM이 가능합니까?
A: 네, 가능합니다! 당사는 자체 R&D 팀을 보유한 제조업체이며, 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인되어야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 당사는 핵심 기술을 보유하고 있으며, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 당사는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독관은 정기적으로 생산을 검사합니다. 당사는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
