| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-2500/35 |
| MOQ: | 1unit |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | Plywood case |
| 지불 조건: | T/T |

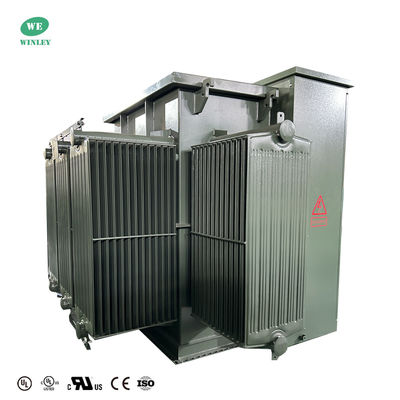

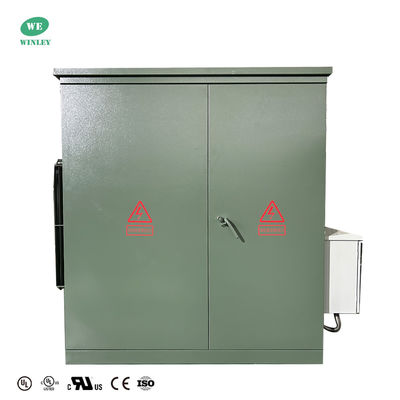

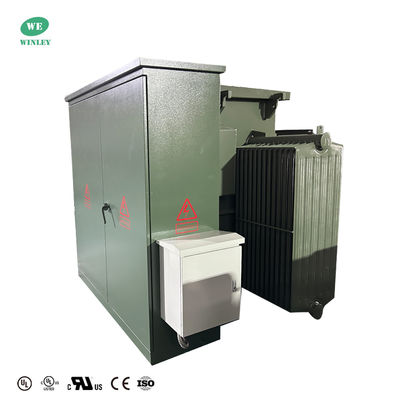

2500kVA 패드 장착 3단계 오일 잠수 분배 트랜스포머 34.5KV ANSI IEEE 표준
정의
3단계 패드 장착 트랜스포머는 야외용으로 설계 된 기름으로 채워진 분배 트랜스포머입니다. 트랜스포머 코어, 윙링, 고전압 로드 스위치,밀폐된 장치에 있는 안전 장치 및 기타 보조 장비"동전 및 정전 구조로 제공되며, 루프 공급 및 방사선 공급 응용에 적합하며, 추가 보호 장비를 사용하지 않고 직접 땅에 설치하도록 설계되었습니다.
설계 능력
왜 우릴 선택했지?
3개의 Phse 패드 장착 트랜스포머 주요 자료
| 트랜스포머 타입 | 패드 장착 |
| 트랜스포머 피드 타입 | 루프 피드 |
| 단계 | 3단계 |
| 용량 | 2500KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 34500V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율성 표준 (들) | DOE 2016 표준, ANSI/IEEE 표준을 충족합니다. |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 효율성 % | 99.40% |
| 부하 손실이 없습니다 (와트) | +/- 2,680W |
| 전체 부하 손실 (와트) 100% | +/- 23,700W |
기술 도면

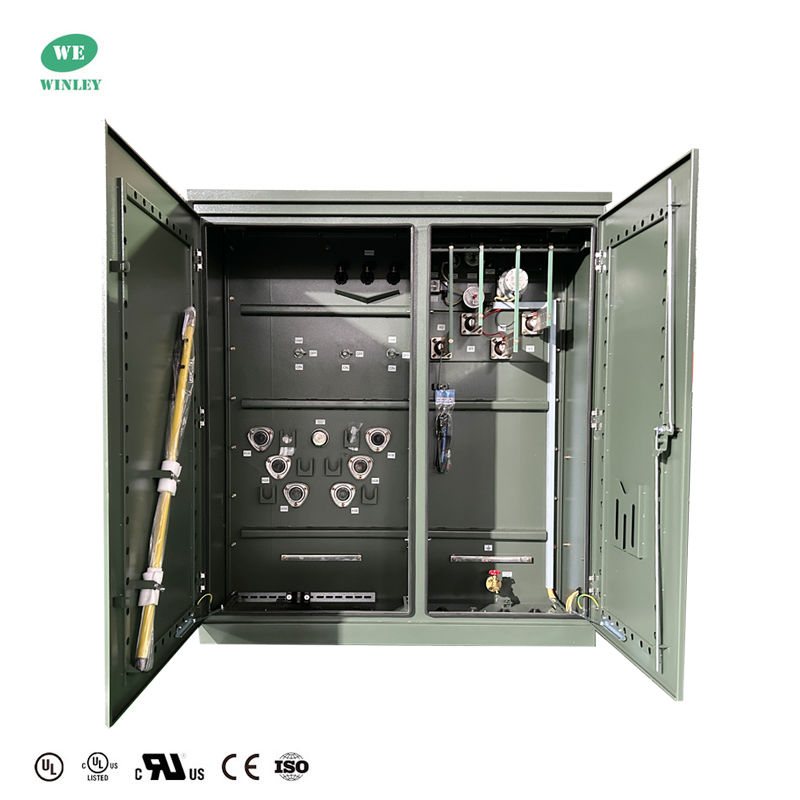

2.5 MVA 패드 마운트 트랜스포머는 신뢰할 수 있는 3 단계 전원을 제공하며 34,500V 델타 원전과 480Y/277V 와이 부차를 제공합니다. 구리 윙, 강철 코어고효율을 위한 천연 에스터 절연 액체 (99.40%) 와 친환경성. 훼손 방지 문과 함께 기상 방지 NEMA 3R 칸막이에 배치되어 있으며, 5 포지션 탭 변경기, 전압 차단기 및 과류 보호 기능을 포함합니다.자냉장고, 지하 통로로 들어오는 패드 장착, 그것은 안전하고 효율적인 전력 분배를 보장합니다.
성능
1) 구조는 컴팩트하고 합리적이며 용량이 작으며 같은 용량의 유럽식 상자 변경의 약 3분의 1에 불과합니다.
2) 완전 밀폐, 완전 격리 구조, 안전 장벽을 설치 할 필요가 없으며 개인 안전에 대한 신뢰할 수있는 보증;
3) 사용자들이 선택할 수있는 다양한 전원 공급 시스템이 있습니다. 이는 단말 전원 공급을 채택하고 링 네트워크 또는 듀얼 전원 공급을 실현 할 수 있습니다.
4) S11 오일 잠긴 전력 트랜스포머가 채택되어 손실이 낮고 온도 상승이 낮고 과부하 용량이 높습니다.
5) 두 개의 피지 (보증 피지 + 플러그인 피지) 가 보호용으로 사용됩니다.그리고 플러그인 피지 퓨즈는 제품의 안전하고 신뢰할 수 있는 동작을 보장하기 위해 전류와 온도 두 가지 감수성 특성을 가지고 있습니다.;
6) 200A 케이블 커넥터는 부하 하에서 연결 및 해제 될 수 있으며 비상 상황에서 부하 스위치로 작동 할 수 있습니다. 또한 격리 스위치의 특성을 가지고 있습니다.
7) 와일링은 Dyn11 연결을 채택하고 철 코어는 3단계 4 기둥 구조를 채택하여 제품이 모든 비대칭 부하로 작동 할 수 있으며 중립 지점은漂移하지 않습니다.전압은 안정적입니다., 전력 공급 품질이 높고, 캐비닛은 뜨고, 소음이 낮고, 번개 보호 성능이 좋습니다.
8) 캐비닛은 경화 방지 디자인과 특수 스프레이 페인트 처리를 채택하고, 아름답고 새로운, 다양한 환경에 적합하며 도시를 아름답게하는 효과를 달성합니다.
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
