| 브랜드 이름: | WINLEY |
| 모델 번호: | S-2500/25 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
2.5MVA 서브 스테이션 전력 트랜스포머 보존기유 타입 스텝 다운 24940V ~ 480V ANSI IEEE 표준
이 서브 스테이션 전력 변압기는 액체로 가득 차 있는 패드 장착된 콘서바터 타입으로, 신뢰할 수 있는 3단계 방사선 공급 용도로 설계되었습니다. 용량은 2.5~3.1 MVA와 DYN1의 벡터 그룹이 트랜스포머는 델타 파소르와 480Y/277V의 2차 전압 (1.2kV 클래스) 와 와이 중립 구성110kV의 1차 BIL와 30kV의 2차 BIL를 갖추고, 60Hz에서 작동하며, 120°C의 E급 단열로 55°C의 온도 상승을 유지합니다. 냉각 클래스는 KNAN/KNAF입니다.그리고 그것은 ANSI/IEEE 효율 표준을 충족, 높은 성능과 내구성을 요구되는 전력 분배 환경에서 보장합니다.

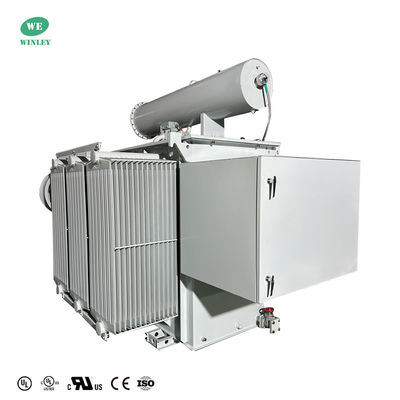

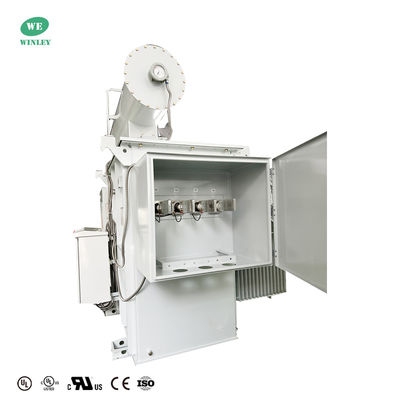

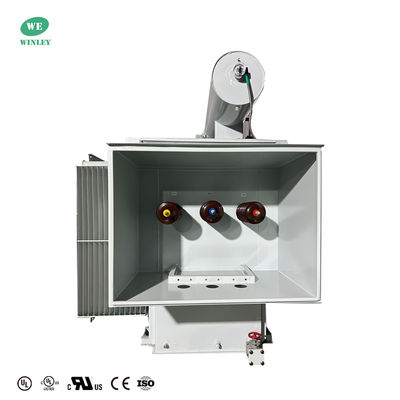

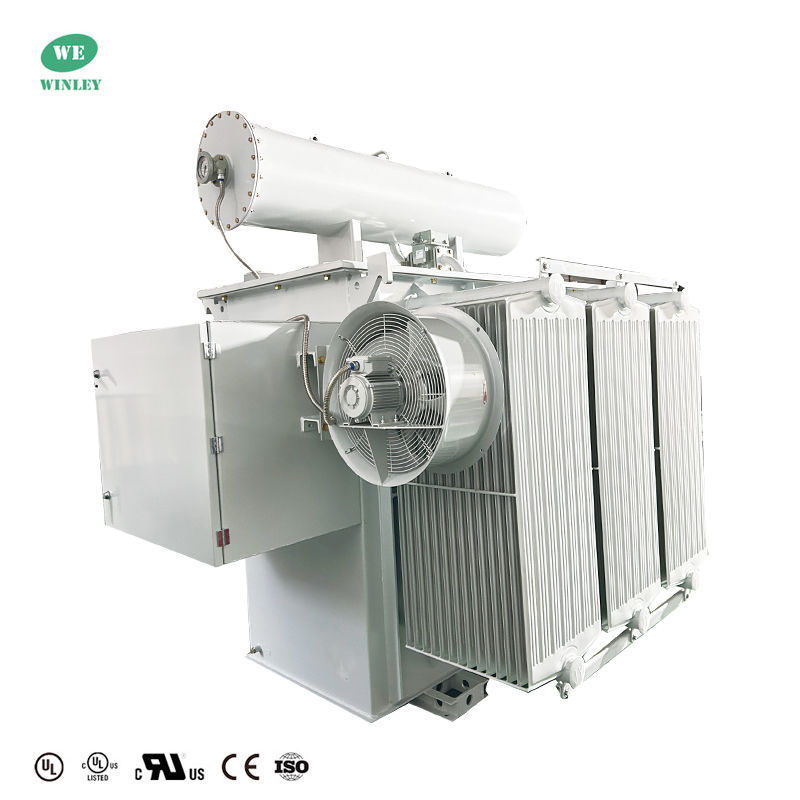

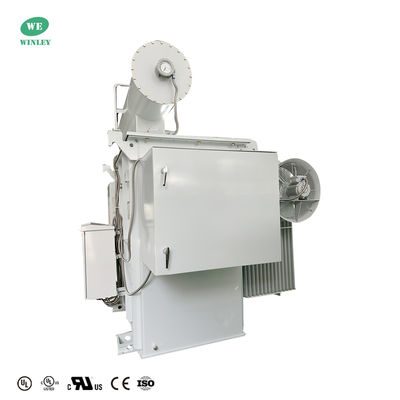

제품 사진
주요 자료
| 트랜스포머 타입 | 서브스테이션 전력 트랜스포머, 컨서베이터 타입 |
| 트랜스포머 구성 | 액체로 채워진 패드 |
| 트랜스포머 피드 타입 | 방사선 공급 |
| 단계 | 3단계 |
| 용량 | 2,500 KVA/ 3,100 KVA |
| 벡터 그룹 | DYN1 |
| 원전 전압 | 24940V |
| 2차 전압 | 480Y/277 |
| 빈도 | 60 Hz |
| 온도 상승 | 55°C |
| 단열 등급 | E |
| 냉각 클래스 | KNAN/KNAF |
| 효율성 표준 (들) | ANSI/IEEE 표준을 충족합니다 |
| 롤링 재료 | 구리 |
| 환경 온도 등급 | 40°C |
| 환경 작동 온도 범위 | -40°C ~ +40°C (-50°F ~ +104°F) |
기술 도면
표준 특징
공장 시험
제품 사양
| 가산용량 | 고전압 | 저전압 | 연결 기호 | 단회로 독립성 | 무부하 손실 | 부하 중 손실 | 차원 | 무게 |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | W*H*D(mm) | (1kg) | |
| 800 | 4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV 또는 다른 |
208/120V 480/277V 600V 12470V 13200V 13800V 또는 다른 |
Dyn1 린 Dyn11 dd0 Ynd11 또는 다른 |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
왜 우리 를 선택 합니까?
윈리 일렉트릭은 현재 적용되는 ANSI, IEEE, CSA, AS, DOE 표준을 충족하는 액체로 채워진 분배 트랜스포머의 완전한 라인을 제공합니다.고전압은 44kV까지, 등급은 20MVA까지윈리는 UL/cUL 인증을 취득했습니다 (인증 번호: UL-US-2431836-0, UL-CA-2423202-0), 고객 요구에 따라 UL (파트너 허가) 를 신청할 수 있습니다.
FAQ
1질문: 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다.
2Q: 납품 시간은 얼마입니까?
A: 대량 생산 시간 15-25 일.
3질문: 보증 기간은 얼마입니까?
A: B / L에서 24 개월. 어떤 액세서리 문제가있는 경우, 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수에 따라,우리는 쉽게 손상 된 액세서리를 무료로 제공 할 것입니다.필요한 경우 기술 지원을 할 수도 있습니다.
4Q: OEM/ODM 가 있습니까?
A: 예,입니다! 우리는 우리 자신의 R & D 팀과 제조업체입니다, 우리는 고객의 그림 또는 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상과 특수 기능
b. 맞춤형 박스
c. 고객의 로고를 인쇄합니다.
d. 제품에 대한 다른 아이디어, 우리는 당신이 디자인하고 생산에 넣어 도울 수 있습니다. 위의 사용자 정의 서비스는 생산 전에 확인되어야 합니다.
5Q: 어떻게 제품의 품질을 제어합니까?
A: 우리 회사는 핵심 기술을 소유하고, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어가 있습니다. 작업자는 엄격하게 그림에 따라 제품을 만들 필요가 있습니다.각 과정에는 기술 강사가 있습니다..QC 감독자는 정기적으로 생산을 점검합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
