| 브랜드 이름: | WINLEY |
| 모델 번호: | SCB10-704/6 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |
704KVA 주형 수지 건식 변압기 6KV ~ 0.5KV 배전 주형 코일 변압기
이 704kVA 삼상 주형 수지 변압기는 6000V 1차 전압을 530V 2차 전압으로 효율적으로 변환하며, 무부하 탭핑(±2×2.5% 조정)을 갖추고 있으며, AN/AF 냉각(자연/강제 공기)은 100K 온도 상승으로 지속적인 작동을 지원합니다. IEC60076 국제 표준을 준수하는 주형 코일 변압기는 소형 구조, 저소음, 저손실, 내습성, 난연성, 주형 수지 건식 변압기입니다.

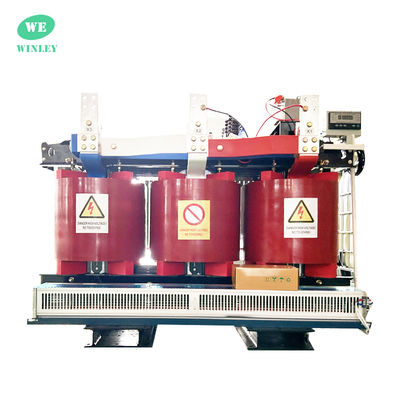

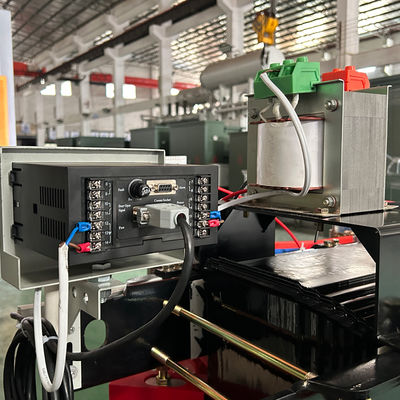

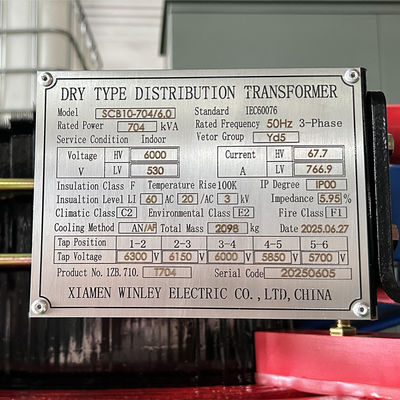

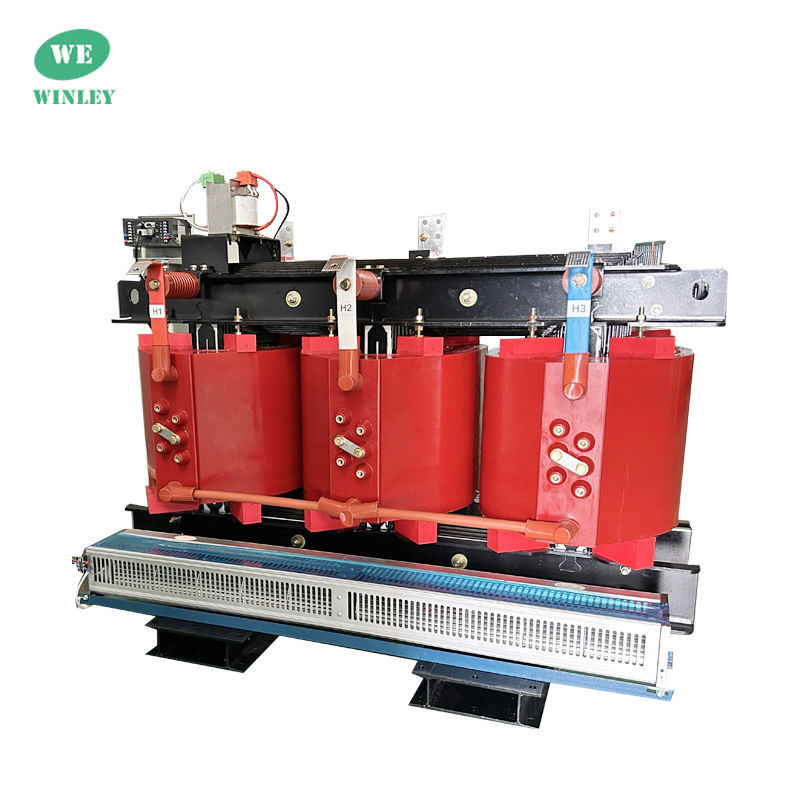

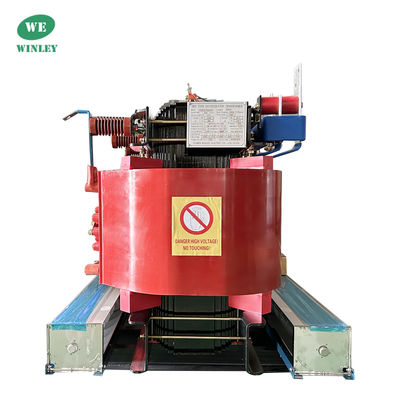

제품 사진
주요 데이터
| No. | 세부 사항 | 단위 | 사양 | |
| 1 | 유형 | ~ | 주형 수지, 건식 | |
| 2 | 정격 용량 | kVA | 704 | |
| 3 | 상 수 | ~ | 3 | |
| 4 | 1차 전압 | V | 6000 | |
| 5 | 2차 전압 | V | 530 | |
| 6 | 탭핑 유형 | ~ | 무부하 탭핑 | |
| 7 | 탭핑 유형 | % | ±2*2.5% | |
| 8 | 냉각 방식 | ~ | AN/AF | |
| 9 | 정격 주파수 | Hz | 50 | |
| 10 | 벡터 그룹 | ~ | Yd5 | |
| 11 | 절연 등급 | ~ | F | |
| 13 | 온도 상승 | K | 100 | |
| 14 | 무부하 손실 | W | 1500 | |
| 15 | 부하 손실(120℃) | W | 5940 | |
| 16 | 임피던스 | % | 6 | |
| 17 | 권선 재료 | ~ | Cu | |
| 18 | 코어 재료 | ~ | 규소강 | |
| 19 | 인클로저 | ~ | IP00 | |
| 20 | 치수 | mm | 1400*1100*1250 | |
| 21 | 무게 | kg | 1950 | |
| 22 | 사용 조건 | ~ | 실내 | |
| 23 | 해발 | M | ≤1000 | |
기술 도면
건식 변압기 특징
1) 내습성 및 내식성이 뛰어나며, 특히 극한 환경 조건에서 100% 습도에서도 정상적으로 작동할 수 있습니다.
2) 저손실, 작은 부분 방전, 저소음, 강력한 방열 능력으로 정격 부하의 150%로 작동할 수 있습니다.
3) 주형 코일의 높은 전체 기계적 강도는 갑작스러운 단락 회로를 견딜 수 있습니다.
4) 안전하고, 화재 방지, 무공해, 부하 중심에 직접 설치할 수 있습니다.
5) 간단한 유지 보수 및 설치, 낮은 종합 운영 비용.
사양
| 제품 사양 | ||||||||
| 정격 용량 (KVA) |
고전압 (KV) |
저전압 (KV) |
접속 기호 | 무부하 손실 (W) |
부하 손실 (W) |
무부하 전류 (%) |
치수 L*W*H (mm) |
무게 (Kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
왜 우리를 선택해야 할까요?
생산 과정
자주 묻는 질문
1. Q: 샘플 주문이 가능한가요?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 어떻게 됩니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월입니다. 액세서리에 문제가 있는 경우 손상된 액세서리의 사진을 제공하기만 하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 당사는 자체 R&D 팀을 보유한 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 당사는 핵심 기술을 보유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 당사는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 당사는 생산 중 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
