| 브랜드 이름: | WINLEY |
| 모델 번호: | D-25/12.47 |
| MOQ: | 1 단위 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

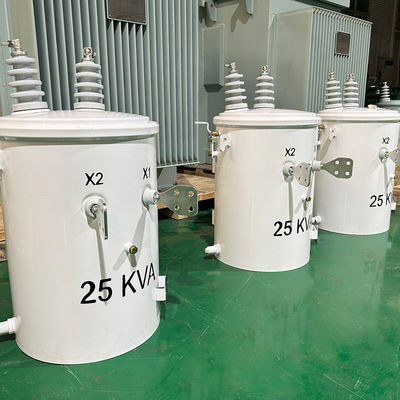

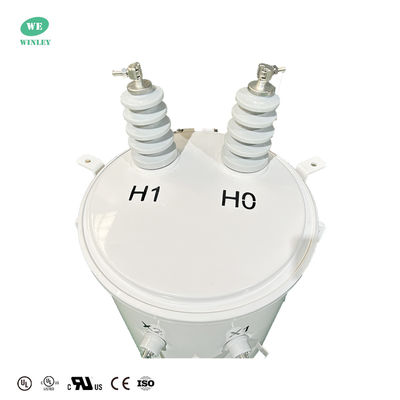

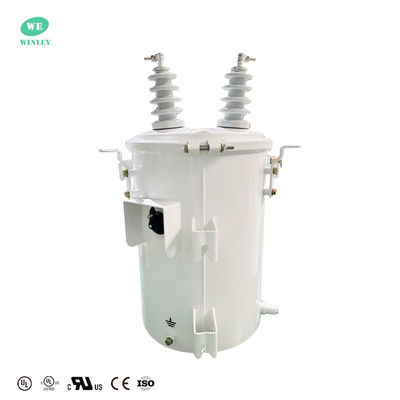

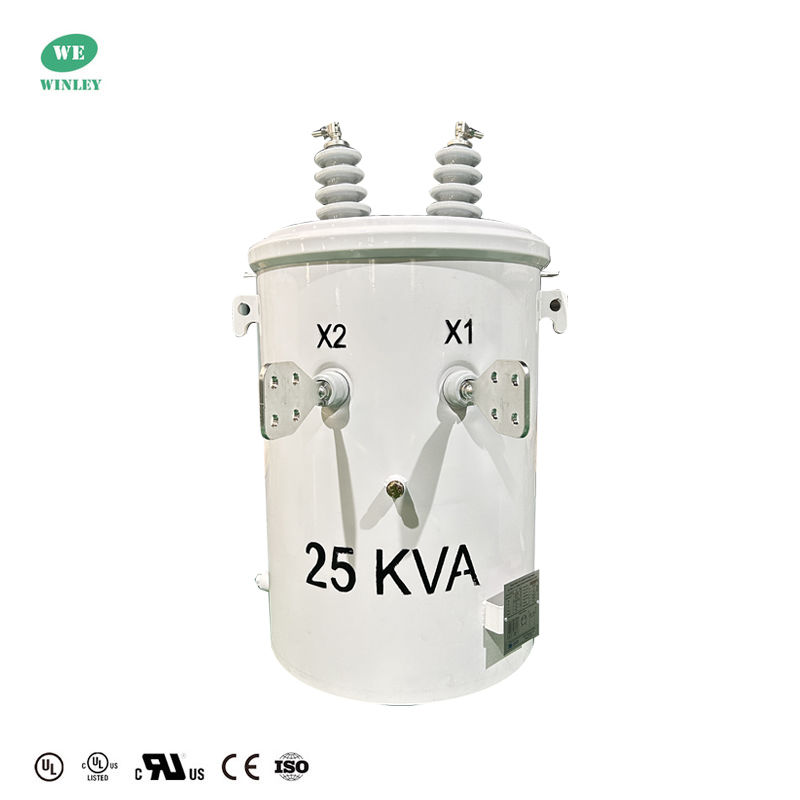

UL 인증 25 Kva 단상 전주 변압기 전력 가공 배전 유입 변압기 12470V ~ 480V ANSI IEEE
이 25 KVA 단상 가공 배전 변압기는 액체 충전식이며 안정적인 전력 공급을 위해 전주에 설치됩니다. 12,470/7,200 V 1차 전압과 277/480 V 2차 출력을 사용합니다. 변압기는 5단 외부 탭 체인저, 120°C로 정격된 E급 절연, FR-3 비PCB 오일이 있는 구리 권선을 특징으로 합니다. 자체 냉각(KNAN) 방식이며, 내구성이 뛰어난 코팅 강철 탱크와 내후성 에폭시 마감을 갖추고 있습니다. DOE 2016 및 ANSI/IEEE 효율 표준을 충족하도록 설계되었습니다.
우리를 선택해야 하는 이유
1. WINLEY가 생산하는 전주 변압기는 UL/cUL 인증을 받았으며, 정격 용량은 10 kVA에서 333 kVA까지입니다. 제품은 ANSI, IEEE, CSA, IEC60076 및 기타 표준을 충족하거나 초과합니다.
2. 최적화된 전기 설계를 통해 당사 제품은 안전하고 안정적이며 효율적이어서 운영 비용을 절감하는 데 도움이 됩니다.
3. 당사 제품은 북미, 중남미, 동남아시아 및 기타 시장에 대량으로 수출되었습니다. 풍부한 경험을 바탕으로 포괄적인 기술 지원 및 서비스를 제공할 수 있습니다.
주요 데이터
| 변압기 유형 | 가공 배전 변압기, 일반형 |
| 위상 | 단상 |
| 용량 | 25 KVA |
| 1차 전압 | 12470GrdY/7200 |
| 2차 전압 | 277/480V |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 절연 등급 | E급 절연 - 120°C, 248°F |
| 냉각 방식 | KNAN; 자체 냉각 |
| 효율 표준 | DOE 2016 표준 충족, ANSI/IEEE 표준 충족 |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
| 소음 레벨 | 48 dBA |
| 등급 | DOE 2016 효율 등급 충족/초과 |
도면
표준 기능
전주 변압기 주요 공정
1. 자기 회로 설계
철심의 모양, 크기, 히스테리시스 및 와전류 손실은 고려해야 할 중요한 요소입니다. 자기 회로를 적절하게 설계하면 효율적인 에너지 전송과 손실 감소를 가져올 수 있습니다.
2. 권선 설계
턴 수, 전선 재료, 층간 절연 및 배선 방식과 같은 요소를 설계 과정에서 고려해야 합니다. 잘 계획된 권선 설계를 구현함으로써 변압기는 더 큰 부하 용량과 신뢰성을 달성할 수 있습니다.
3. 절연 재료 선택
안전과 수명을 보장하려면 올바른 절연 재료를 선택하는 것이 가장 중요합니다. 우수한 절연 성능, 고온 저항, 아크 파괴 저항 및 내습성을 제공하는 절연 재료를 선택하는 것이 필수적입니다.
4. 진공 오일 충전
단상 전주 변압기는 일반적으로 진공 오일 충전 방식을 사용합니다. 여기에는 진공으로 변압기 칩을 처리하고, 절연 오일을 주입하고, 기포를 제거하고, 변압기를 밀봉하는 과정이 포함됩니다. 진공 오일 처리 공정은 변압기의 절연 성능과 열적 안정성을 향상시켜 수명을 연장하는 데 도움이 됩니다.
5. 열처리
열처리를 통해 변압기의 기계적 특성과 강도를 향상시킬 수 있습니다. 이 공정은 재료의 조직 구조를 변경하여 경도와 내마모성을 높이는 동시에 응력과 변형을 줄입니다.
사양
| 10kva-333kva 단상 유입 변압기 | ||||||
| 정격 용량(kVA) | 고전압(v) | 저전압(v) | 접속 기호 | 표준 | 단락 임피던스(%) | 효율 |
| 전압(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
생산 과정
FAQ
1. Q: 샘플 주문이 가능합니까?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월입니다. 액세서리에 문제가 있는 경우 손상된 액세서리의 사진을 제공하기만 하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 갖춘 제조업체이며, 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 보유하고 있으며, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 공정에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
