| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-300/1247 |
| MOQ: | 1 단위 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 접착판 케이스 |
| 지불 조건: | T/T |

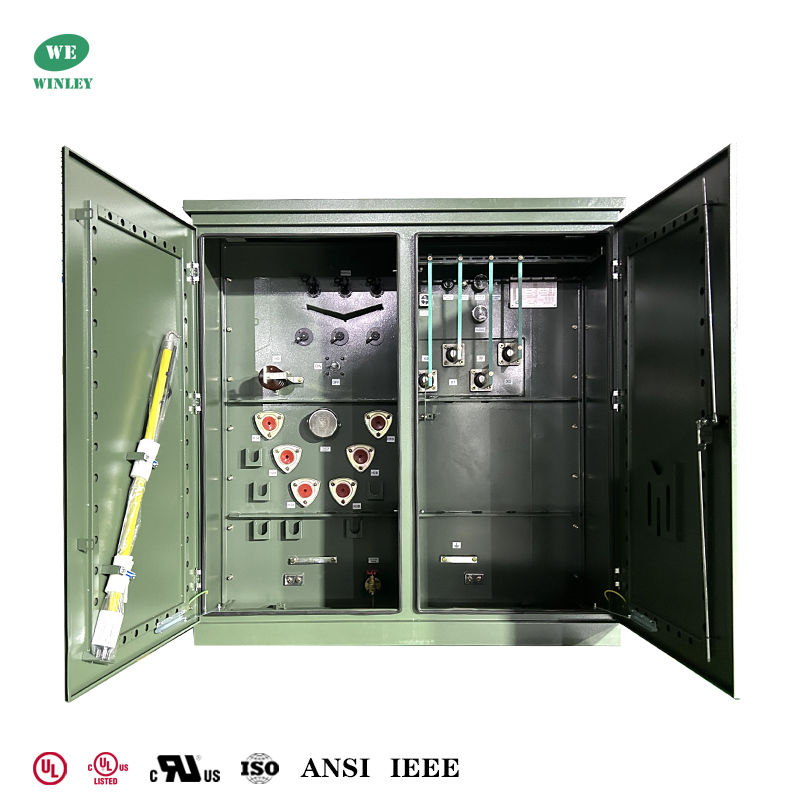

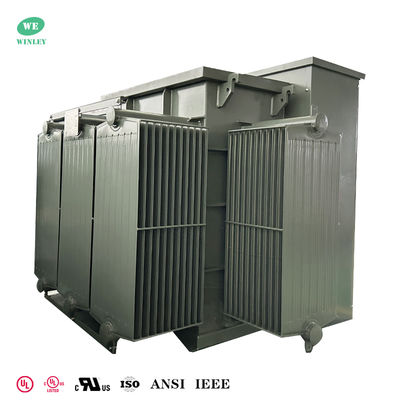

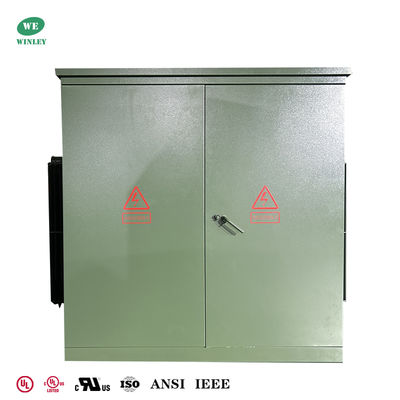

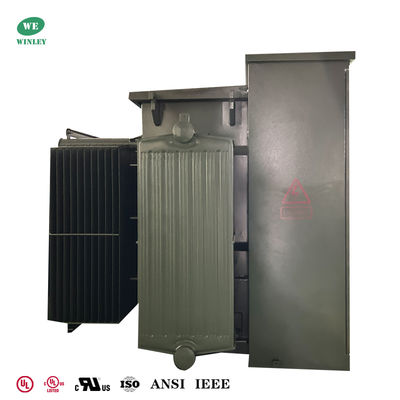

UL 인증 1500Kva 삼상 패드 장착 변압기 전력 시스템 배전 다중 전압 13.8KV 13.2KV 12.47KV ~ 480V ASNI 표준
ZGS-H-1500/13.2는 루프 피드 애플리케이션용으로 설계된 패드 장착식 오일 충전 변압기입니다. 1500kVA 정격 용량으로 3상 시스템, 13.2kV 1차 전압(접지 와이), 480Y/277V 2차 전압(와이-N)을 특징으로 합니다.
우리를 선택하는 이유
주요 데이터
| ZGS-H-1500/13.2 사양 데이터 | ||||
| 번호 | 세부 사항 | U단위 | 사양 | |
| 1 | 유형 | ~ | 패드 장착, 오일 충전 | |
| 2 | 정격 용량 | kVA | 1500 | |
| 3 | 상 수 | ~ | 3상 | |
| 4 | 1차 전압 | V | 13200GrdY/7620 | |
| 5 | 2차 전압 | V | 480Y/277 | |
| 6 | 탭 범위 | V | 14400, 13800, 13200, 12870, 12470, 12000, 11500 | |
| 7 | 냉각 방식 | ~ | ONAN | |
| 8 | 정격 주파수 | Hz | 60 | |
| 9 | 벡터 그룹 | ~ | Yyn0 | |
| 10 | 절연 등급 | ~ | A (105℃) | |
| 11 | 온도 상승 | ℃ | 65 | |
| 12 | 임피던스 | % | 5.75 | |
| 13 | 권선 재료 | ~ | 알루미늄 | |
| 14 | 코어 재료 | ~ | 규소강 | |
| 15 | 냉각 재료 | ~ | 미네랄 | |
| 16 | 서비스 조건 | ~ | 실내 또는 실외 | |
| 17 | 해발 | M | ≤1000 | |
| 18 | 표준 | ~ | ANSI C57.12.00 | |
기술 도면
표준 기능

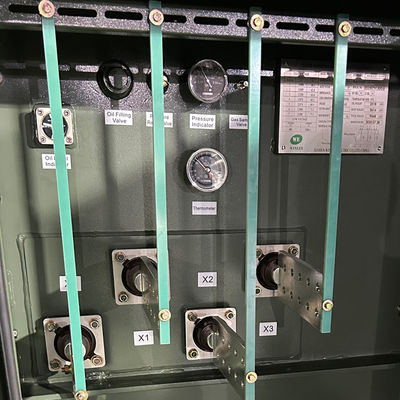

주요 구성 요소: 철심, 권선, 연료 탱크, 오일 베개, 호흡 장치, 방폭 튜브(압력 릴리스 밸브), 라디에이터, 절연 케이싱, 탭 스위치, 가스 릴레이, 온도계, 오일 정화기 등
선택적 액세서리
응용 분야
Specification
| 정격 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1. Q: 샘플 주문이 가능한가요?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇인가요?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 되나요?
A: B/L에서 24개월입니다. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있나요?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 보유한 제조업체이며, 고객의 도면 또는 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인되어야 합니다.
5. Q: 제품 품질을 어떻게 관리하나요?
A: 우리 회사는 핵심 기술을 보유하고 있으며, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
