| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGD-25/12.47 |
| MOQ: | 1 유닛 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | t/t |

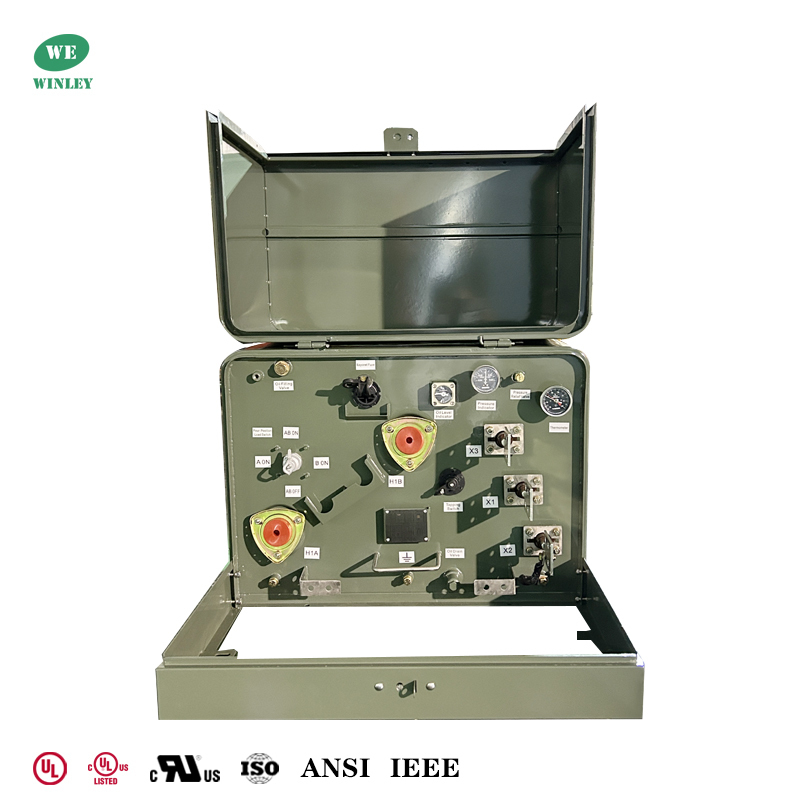

IEEE 표준 UL 인증 25Kva 1상 패드 장착 전력 배전 변압기 12470V
단상 패드 장착 변압기는 주로 주거 및 소규모 상업 환경에서 사용되는 소형 자급식 전기 장치입니다. 주요 용도는 유틸리티 회사에서 공급하는 고전압 전기를 가정이나 소규모 사업에 적합한 저전압으로 강압하는 것입니다.
WINLEY 단상 변압기는 DOE 2016 에너지 효율 요구 사항 및 관련 IEEE, ANSI, CSA, IEC, UL/cUL 및 NEMA 표준을 충족하거나 초과하도록 설계되었습니다.
주요 데이터
| 변압기 유형 | 패드 장착형, 격실형 II |
| 변압기 구성 | 액체 충전 패드 장착형 |
| 변압기 공급 유형 | 루프 공급 |
| 위상 | 단상 (3상 전기 그리드에 연결) |
| 용량 | 25 KVA |
| 벡터 그룹 | II6 |
| 1차 전압 | 12470GrdY/7200 |
| 2차 전압 | 120/240 (L-N-L) |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 절연 등급 | Class E 절연 - 120°C, 248°F |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율 표준 | DOE 2016 표준 충족, ANSI/IEEE 표준 충족 |
| K-Factor 등급 (고조파 완화) | K-1 (표준) |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
| 소음 레벨 | 48 dBA |
| 고도 (해발) | 3300ft (1000미터) 해발 또는 그 이하 |
| 코어 재료 | 방향성 강철 |
| 탱크 재료 | 코팅 강철 |
| 효율 | 98.80% |
도면
표준 기능
• ANSI®, IEEE® 및 NEMA® 표준을 충족하거나 초과합니다.
• 배전 변압기에 대한 DOE 에너지 효율 표준 10 CFR Part 431을 충족합니다.
• 탱크 코팅은 IEEE Std C57.12.28™-2005 및 IEEE Std C57.12.29™-2005 표준을 초과합니다 (스테인리스 스틸 장치만 해당)
• IEEE Std C57.12.28™-2005 표준 인클로저 무결성 요구 사항을 완벽하게 준수합니다.
• 레이저 각인 명판
• 매립형 스테인리스 스틸 리프팅 장치
• 탱크 접지 장치
• 자동 압력 릴리프 장치
• 전기 등급 광물유
• 스테인리스 스틸 힌지 핀 및 배럴이 있는 힌지 도어
• 쉬운 정렬을 위한 플로팅 잠금 포켓
• 캡티브 스테인리스 스틸 펜타헤드 도어 잠금 볼트
• 오일 주입 및 배출 장치
• 탈착식 실
• 용접된 돔형 탱크 덮개
• 고전압 부싱 웰 - 200 A
액세서리
• 4 위치 부하 차단
• 여러 전압 또는 탭
• 안전한 작동을 위한 외부 작동 가능한 다중 전압 또는 탭 체인저 스위치
• 스테인리스 스틸 탱크, 탱크 바닥, 실, 도어 및/또는 하드웨어
• 2차 부싱에 사용할 수 있는 다양한 스페이드 및 단자
• 고전압 부싱 인서트
• 접지 커넥터
• 일체형 고전압 부싱
• Envirotemp™ FR3™ 유체
• 부하 차단 스위치
• 배수/샘플링 밸브

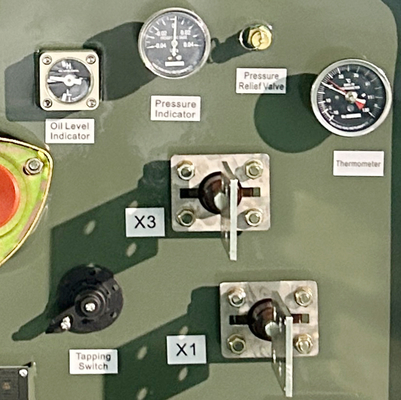

• 압력 진공 게이지
• 액체 레벨 게이지
• 온도 게이지
사양
| Single phase 패드 장착 변압기 사양 | ||||||||
| 정격 | 고전압(kV) | 무부하 손실 | 부하 손실 | 높이 | 깊이 | 너비 | 오일 중량(kg) | 총 중량(kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
생산 과정
FAQ
1. Q: 샘플 주문이 가능합니까?
A: 예, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간 15-25일.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 보유한 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤화할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 디자인하고 생산에 투입할 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 소유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
