| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-2500/0.48 |
| MOQ: | 1 유닛 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | t/t |
2500Kva 삼상 패드 장착 절연 유입 변압기 480V ~ 480Y IEEE ANSI C57
2.5MVA 패드 장착 절연 변압기 480V(고전압) ~ 480Y/277(저전압). 1차 권선은 델타 결선, 2차 권선은 와이 결선으로 IEEE Std C57.12.00 및 UL 인증에 따라 설계되었으며 DOE 효율 표준을 충족합니다.

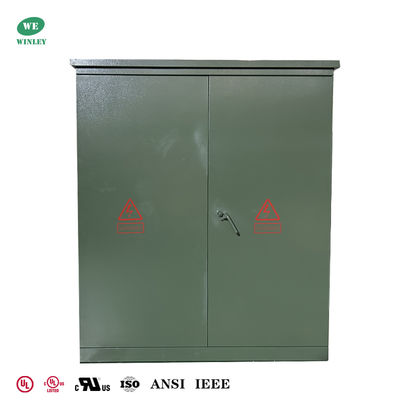

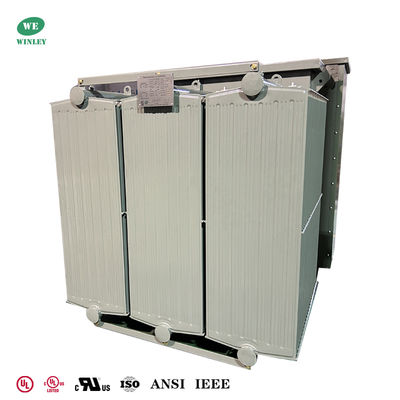

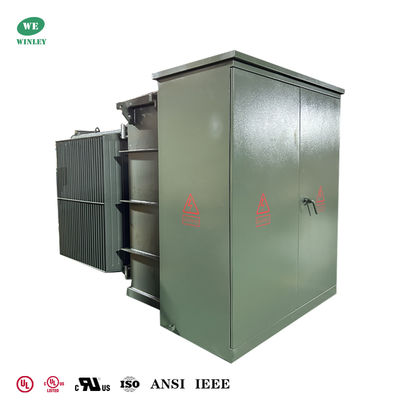

제품 사진

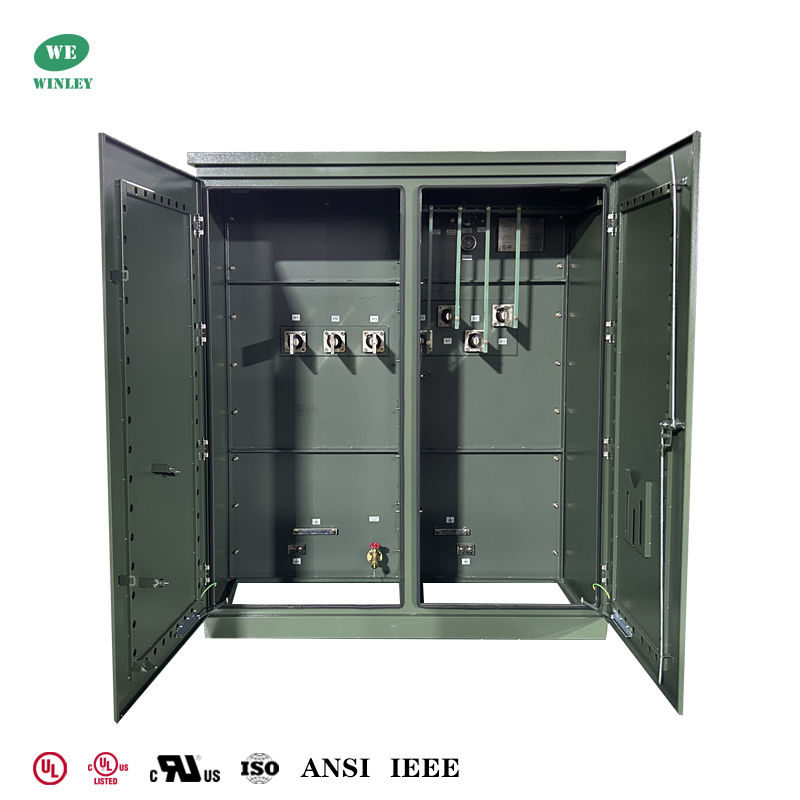

2.5MVA 패드 장착 변압기의 고전압 및 저전압 구획
주요 데이터
| No. | 항목 | 단위 | 요구 사항 |
| 1 | 유형 | ~ | 유입식, 패드 장착 |
| 2 | 정격 용량 | kVA | 2500 |
| 3 | 상 수 | ~ | 3 |
| 4 | 1차 전압 | V | 480 |
| 5 | 2차 전압 | V | 480Y/277 |
| 6 | 냉각 방식 | ~ | ONAN |
| 7 | 정격 주파수 | Hz | 60 |
| 8 | 벡터 그룹 | ~ | Dyn1 |
| 9 | 절연 등급 | ~ | A |
| 10 | 온도 상승 | K | 65 |
| 11 | 임피던스 | % | 5.75 |
| 12 | 권선 재료 | ~ | 알루미늄 |
| 13 | 코어 재료 | ~ | 규소강 |
| 14 | 절연 액체 재료 | ~ | 광유 |
| 15 | 사용 조건 | ~ | 실외 |
| 16 | 해발 | M | ≤1000 |
| 17 | 표준 | ~ | IEEE ANSI C57.12.00 |
기술 도면
제품 구조
1) 미국 변형의 변압기 부분과 제어 캐비닛 부분으로, 변압기 부분은 완전 밀폐 구조이며 절연유는 고인화점 오일 또는 일반 오일의 두 가지 유형일 수 있습니다.
2) 제어 캐비닛은 고전압실과 저전압실로 나뉩니다.
3) 고전압실에는 고전압 케이블 플러그, 피뢰기, 부하 스위치 작동 핸들, 무여자 탭 스위치 핸들, 플러그인 퓨즈, 압력 릴리스 밸브, 온도계, 압력계, 오일 위치 게이지, 오일 충전 플러그, 오일 드레인 밸브 등이 장착되어 있으며, 부하 스위치, 무여자 탭 체인저, 플러그인 퓨즈 등은 변압기 코어와 함께 변압기 오일에 담가져 있습니다. 고전압 케이블과 변압기는 엘보 케이블 커넥터로 연결됩니다.
4) 저전압 측에는 공기 차단기, 변류기, 전력량계, 전류계 및 전압계를 설치할 수 있으며, 사용자 요구 사항에 따라 출력 회로 및 정전 용량 보상 장치를 구성할 수 있습니다.
Specification
| 정격 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1. Q: 샘플 주문을 할 수 있습니까?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간 15-25일.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L로부터 24개월. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 갖춘 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 디자인하고 생산에 투입할 수 있도록 도와드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 소유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
