| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGD-100/22.9 |
| MOQ: | 1 유닛 |
| 가격: | $1000-$10000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | t/t |

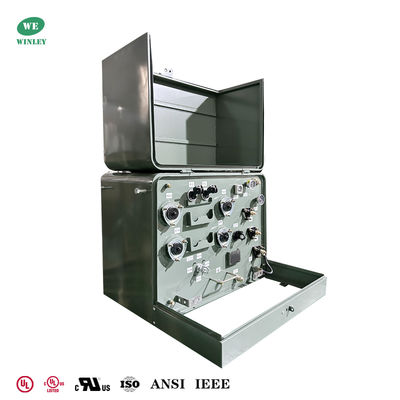

100kVA 1상 패드 장착 변압기 22900V ~ 120V 전력 분배 변압기 ANSI IEEE DOE 2016 표준 충족
100kVA 단상 패드 장착 변압기는 22,900V 델타 1차 측과 120/240V 2차 측을 갖춘 안정적인 전력 분배를 위해 설계되었습니다. 이 단상 액체 충전 장치는 생분해성 KNAN 유체를 사용하며, 99% 효율 등급으로 DOE 2016 효율 표준을 충족합니다.
주요 데이터
| 변압기 유형 | 패드 장착 |
| 변압기 공급 유형 | 루프 공급 |
| 상 | 단상 |
| 용량 | 100 |
| 1차 전압 | 22900V |
| 2차 전압 | 120/240 (L-N-L) |
| 2차 위상자 | 이중 권선 단상 |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 냉각 클래스 | KNAN; 자기 냉각 |
| 효율 | DOE 2016 표준 충족 |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
| 소음 레벨 | 50 dBA |
| 고도 | 3300ft (1000미터) 해발 |
| 탱크 재료 | 코팅 강철 |
| 효율 | 99.00% |
| 무부하 손실 (와트) | +/- 270W |
| 부하 손실 (와트) | +/- 1,100W |
도면
변압기 특징
22900V 델타 1차 측 (125 KV BIL) 및 120/240V (L-N-L) 이중 권선 2차 측 (30 KV BIL)은 안정적인 중저전압 변환을 보장하며, 높은 BIL 값은 과도 전압 보호를 향상시킵니다. 5단 탭 체인저 (2개 상향/2개 하향, 2.5% 단계)는 시스템 변동에 적응하기 위해 정밀한 전압 조정을 가능하게 합니다. 4단 부하 차단 스위치 및 바이오넷 퓨즈는 작동 안전 및 보호를 향상시킵니다. 자동 압력 릴리프 및 채우기/배출 밸브 (샘플러 포함)는 유지 관리를 단순화합니다. 변조 방지 코팅 강철 하우징은 손상 및 부식을 방지하여 실외 사용에 적합합니다.

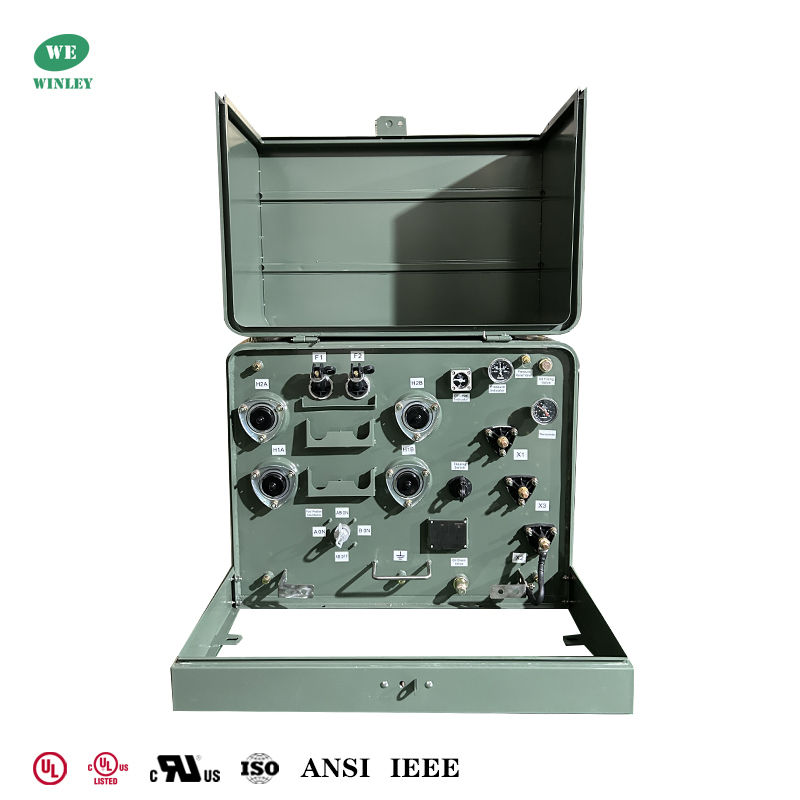

1차 200A 웰 부싱 (4개의 데드 프론트 연결) 및 2차 3개의 라이브 프론트 나사산 스터드 단자는 안전하고 신뢰할 수 있는 연결을 제공합니다. 데드 프론트 디자인은 안전성을 더하고, 나사산 스터드는 배선을 단순화합니다.
사양
| Single phase Pad mounted Transformer Specification | ||||||||
| 정격 | 고전압(kV) | 무부하 손실 | 부하 손실 | 높이 | 깊이 | 너비 | 오일 무게(kg) | 총 무게(kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
우리를 선택하는 이유
1. WINLEY 단상 변압기는 UL/cUL 인증을 받았으며, 용량은 10-333KVA, 전압은 최대 34.5KV입니다.
2. 제품은 여러 표준에 따라 설계되었으며 DOE 2016, IEEE, ANSI, CSA, IEC, NEMA 및 기타 표준을 충족하거나 심지어 초과합니다.
3. 월간 배송 능력은 800대 이상이며, 4주 이내에 빠른 배송이 가능합니다.
생산 과정
FAQ
1. Q: 샘플 주문이 가능한가요?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 어떻게 됩니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L 기준 24개월입니다. 액세서리에 문제가 있는 경우, 손상된 액세서리의 사진을 제공해주시면 무료 서비스를 제공해 드립니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공해 드립니다. 필요하시면 기술 지원도 제공해 드릴 수 있습니다.
4. Q: OEM/ODM이 가능한가요?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 갖춘 제조업체이며, 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 다른 아이디어가 있으면, 디자인하고 생산에 투입하는 것을 도와드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인되어야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 보유하고 있으며, 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 공정에는 기술 강사가 있습니다. QC 감독관은 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고, 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
