| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-1500/0.48 |
| MOQ: | 1 유닛 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | t/t |

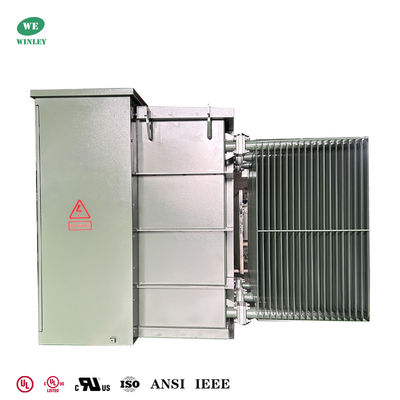

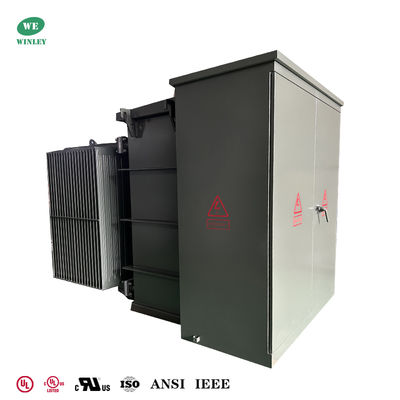

1500Kva 삼상 패드 장착 변압기 오일 침지형 480V 절연 변압기
야외용 1500kVA 삼상 오일 침지형 패드 장착 변압기는 480V 1차 및 480Y/277V 2차 전압을 갖습니다. ONAN 냉각, 60Hz 작동, Dyn1 벡터 그룹, A급 절연, 65K 온도 상승. 알루미늄 권선, 규소강 코어 및 광유 절연을 사용합니다. IEEE ANSI C57.12.00을 충족합니다.
주요 데이터
| No. | 항목 | 단위 | 요구 사항 |
| 1 | 유형 | ~ | 오일 침지형, 패드 장착형 |
| 2 | 정격 용량 | kVA | 1500 |
| 3 | 상 수 | ~ | 3 |
| 4 | 1차 전압 | V | 3650 |
| 5 | 2차 전압 | V | 480Y/277 |
| 6 | 냉각 방식 | ~ | ONAN |
| 7 | 정격 주파수 | Hz | 60 |
| 8 | 벡터 그룹 | ~ | Dyn1 |
| 9 | 절연 등급 | ~ | A |
| 10 | 온도 상승 | K | 65 |
| 11 | 권선 재료 | ~ | 알루미늄 |
| 12 | 표준 | ~ | IEEE ANSI C57.12.00 |
기술 도면
WINLEY를 선택하는 이유?
당사는 45kVA에서 5500kVA까지의 용량과 최대 34.5kV의 전압을 갖춘 광범위한 삼상 패드 장착 변압기를 제공하며, DOE 2016, IEEE/ANSI, CSA, IEC 및 NEMA와 같은 표준을 충족하거나 초과합니다. 당사의 변압기는 UL/cUL 인증(UL-US-2431836-0, UL-CA-2423202-0)을 보유하고 있으며 고객의 요구에 따라 UL 파트너 승인을 받을 수 있습니다. 미국과 캐나다 전역의 공공 유틸리티에서 널리 사용되는 당사의 제품은 풍부한 설계 및 생산 경험, 전문적이고 신뢰할 수 있는 애프터 서비스, 7~35일 이내의 빠른 배송을 제공합니다.
표준 기능
• 60 Hz 작동.
• 65°C 평균 권선 상승.
• 방사형 및 루프 공급 방식.

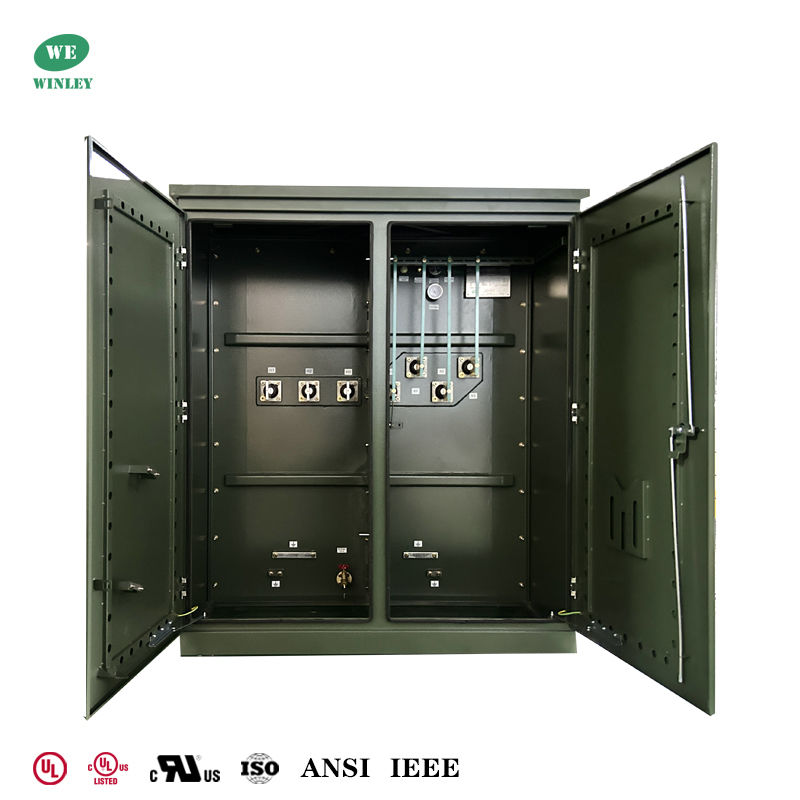

• HV 단자의 데드 및 라이브 프론트 유형.
• HV BIL 45 – 150 kV (데드 프론트) 200 kV (라이브 프론트).
• LV BIL 30 – 60 kV.
• 저전압 도어의 3점 래칭.
• 저전압 도어를 연 후에만 열 수 있는 고전압 도어.
• 견고한 강철 칸막이.
• 덮개에서 베이스까지 용접된 변압기 탱크.

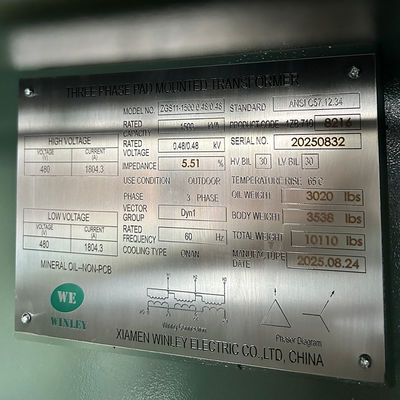

• 영구 명판.
• 1인치 NPT 파이프 캡 충전 조항.
• ANSI 탱크 접지 패드.

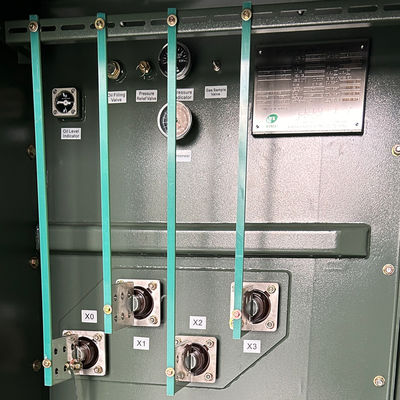

• 1인치 배수 밸브 및 샘플러.
• 자동 압력 릴리프 밸브(35 SCFM).
• 공칭 값 위아래로 (2) 2.5% 전체 용량 탭이 있는 탭 체인저.
• 변압기 탱크 덮개에 10”x18”(또는 14”x25”) 핸드 홀 하나.
• 올리브 그린 색상(Munsell 7GY 3.29/1.5).
• 최신 ANSI 표준에 따라 설계, 제조 및 테스트됨
S
pecification정격 전력
|
(KVA) 고전압 |
(KV) 저전압 |
(V) 무부하 손실 |
(W) 높이 |
(W) 높이 |
(mm) 무게 |
(mm) 무게 |
(mm) 무게 |
(Lbs) 무게 |
(Lbs) 75KVA |
| 34.5KV |
4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others 277V |
347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 180 |
1250 | 1430 | 910 | 1930 | 645 | 1422 | 150KVA |
| 280 | 2200 | 1530 | 980 | 7500 | 989 | 2180 | 300KVA | ||
| 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | 500KVA | ||
| 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | 750KVA | ||
| 980 | 7500 | 2030 | 2755 | 2030 | 2755 | 6074 | 1000KVA | ||
| 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | 1500KVA | ||
| 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | 2000KVA | ||
| 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | 2500KVA | ||
| 2680 | 2060 | 2330 | 1650 | 3070 | 8865 | 19544 | 3000KVA | ||
| 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | 3735KVA | ||
| 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 | 생산 과정 |
FAQ
1. Q: 샘플 주문을 할 수 있습니까?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간은 15-25일입니다.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L로부터 24개월입니다. 액세서리 문제가 있는 경우 손상된 액세서리의 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 당사는 자체 R&D 팀을 보유한 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 당사는 핵심 기술을 보유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 당사는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 당사는 생산 중 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
