| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-300/2.4 |
| MOQ: | 1 유닛 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | t/t |

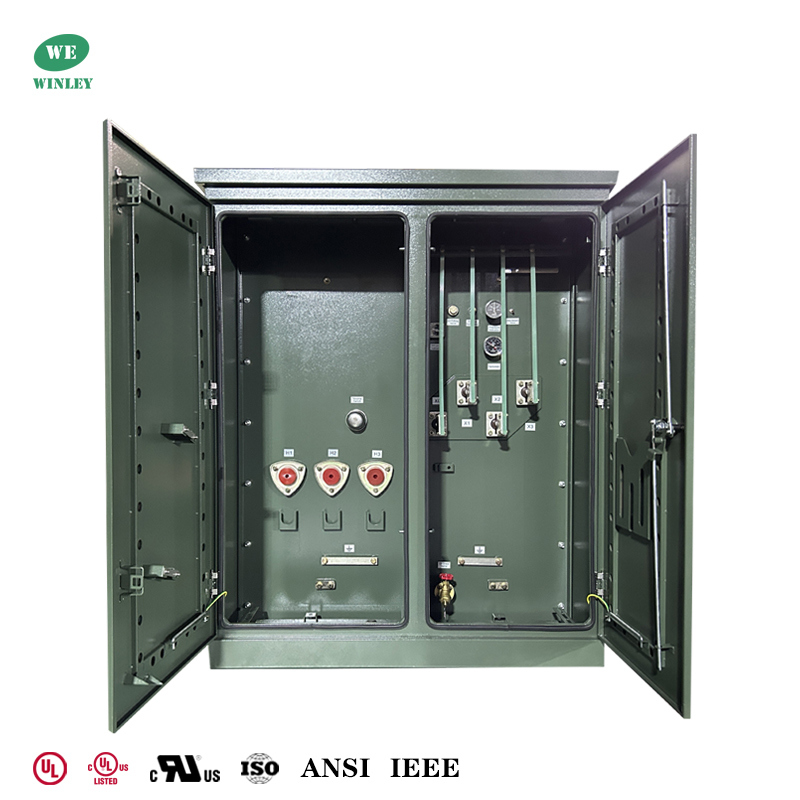

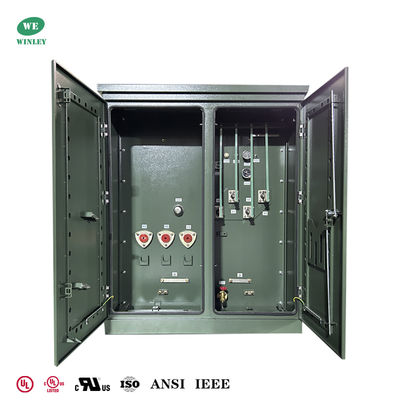

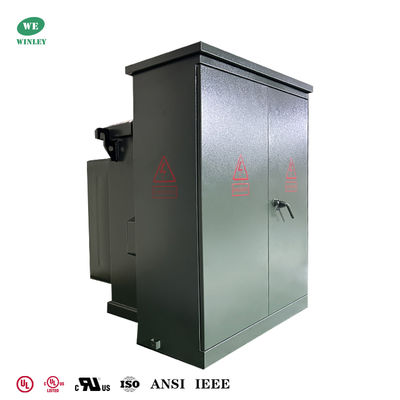

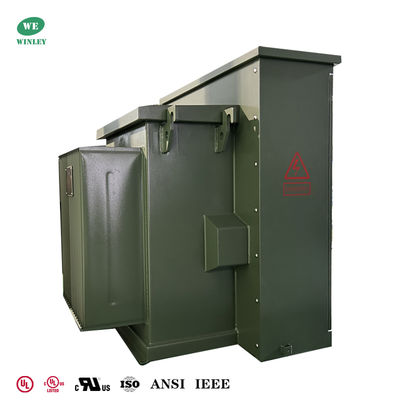

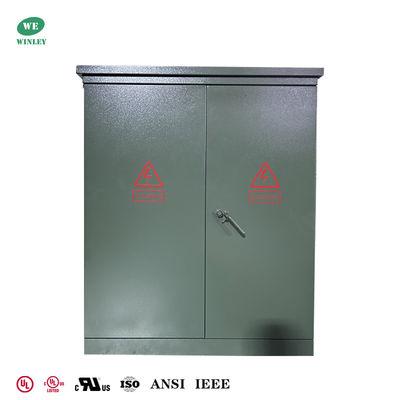

300Kva 삼상 패드 장착 변압기 전력 분배 2400V ~ 480V UL 인증
삼상 패드 장착 유입식 배전 변압기는 강력하고 신뢰할 수 있으며 환경을 고려하여 설계되었습니다. 실내 및 실외에서 작동할 수 있는 이 변압기는 중요한 장비 고장으로부터 향상된 신뢰성과 보호 기능을 제공합니다. 이 변압기의 낮은 운영 비용과 열 방출은 광범위한 응용 분야에 이상적인 선택입니다.
왜 우리를 선택해야 할까요?
1. WINLEY는 45kva-5500KVA 용량 및 최대 34.5KV 전압의 다양한 삼상 패드 장착 변압기를 생산합니다. 제품은 DOE 2016, IEEE/ANSI, CSA, IEC, NEMA 등의 표준을 충족하거나 초과합니다.
2. WINLEY에서 생산한 삼상 패드 장착 변압기는 UL/cUL 인증(인증 번호: UL-US-2431836-0, UL-CA-2423202-0)을 획득했으며 고객 요구 사항에 따라 UL(파트너 권한)을 신청할 수 있습니다.
3. 당사 제품은 북미, 남미, 필리핀 등지로 대량 수출되고 있습니다. 설계 및 생산에 대한 풍부한 경험, 전문적이고 신뢰할 수 있는 A/S를 보유하고 있으며 7-35일 이내에 신속하게 상품을 배송할 수 있습니다.
주요 데이터
| 변압기 유형 | 패드 장착형, 격실형 |
| 변압기 구성 | 액체 충전 패드 장착 |
| 변압기 공급 유형 | 래디얼 공급 |
| 위상 | 삼상 |
| 용량 | 300 KVA |
| 벡터 그룹 | DYN1 |
| 1차 전압 | 2400V |
| 2차 전압 | 480Y/277 |
| 주파수 | 60 Hz |
| 온도 상승 | 65°C |
| 절연 등급 | Class E 절연 - 120°C, 248°F |
| 냉각 클래스 | ONAN; 자기 냉각 |
| 효율 표준 | DOE 2016 표준 충족, CSA 표준 충족 ANSI/IEEE 표준 충족 |
| K-Factor 등급(고조파 완화) | K-1 (표준) |
| 권선 재료 | 구리 |
| 주위 온도 등급 | 40°C |
| 효율 % | 99.00% |
기술 도면
성능
1) 구조가 콤팩트하고 합리적이며 부피가 작아 동일 용량의 유럽형 박스 변압기의 약 1/3에 불과합니다.
2) 완전 밀폐형, 완전 절연 구조로 안전 장치를 설치할 필요가 없으며 개인 안전을 확실하게 보장합니다.
3) 사용자가 선택할 수 있는 다양한 전원 공급 방식이 있으며, 터미널 전원 공급 방식을 채택하고 링 네트워크 또는 이중 전원 공급을 실현할 수 있습니다.
4) S11 유입식 전력 변압기를 채택하여 손실이 적고 온도 상승이 낮으며 과부하 용량이 강합니다.
5) 이중 퓨즈(백업 보호 퓨즈 + 플러그인 퓨즈)를 사용하여 보호하며, 플러그인 퓨즈 퓨즈는 전류 및 온도 이중 감도 특성을 가지고 있어 제품의 안전하고 안정적인 작동을 보장합니다.
6) 200A 케이블 커넥터는 부하 상태에서 플러그를 꽂고 뽑을 수 있으며 비상 시 부하 스위치로 작동할 수 있습니다. 또한 절연 스위치의 특성을 가지고 있습니다.
7) 권선은 Dyn11 연결을 채택하고 철심은 삼상 사주 구조를 채택하여 제품이 모든 비대칭 부하에서 작동할 수 있으며 중성점은 드리프트되지 않고 전압이 안정적이며 전원 공급 품질이 높고 캐비닛이 가열되고 소음이 낮으며 낙뢰 보호 성능이 우수합니다.
8) 캐비닛은 부식 방지 설계 및 특수 스프레이 페인트 처리를 채택하여 아름답고 참신하며 다양한 환경에 적합하며 도시 미화 효과를 얻습니다.
Specification
| 정격 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
FAQ
1. Q: 샘플 주문을 할 수 있습니까?
A: 네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
2. Q: 리드 타임은 무엇입니까?
A: 대량 생산 시간 15-25일.
3. Q: 보증 기간은 얼마나 됩니까?
A: B/L에서 24개월. 액세서리 문제가 있는 경우 손상된 액세서리 사진을 제공하면 무료 서비스를 제공합니다. 제품 수량에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
4. Q: OEM/ODM을 사용할 수 있습니까?
A: 네, 가능합니다! 우리는 자체 R&D 팀을 갖춘 제조업체이며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
맞춤형 서비스:
a. 맞춤형 색상 및 특수 기능.
b. 맞춤형 상자.
c. 고객의 로고 인쇄.
d. 제품에 대한 기타 아이디어가 있으면 설계 및 생산에 도움을 드릴 수 있습니다. 위의 맞춤형 서비스는 생산 전에 확인해야 합니다.
5. Q: 제품 품질을 어떻게 관리합니까?
A: 우리 회사는 핵심 기술을 소유하고 있으며 모든 종류의 제품은 CE 인증서를 보유하고 있습니다. 우리는 전문 엔지니어를 보유하고 있습니다. 작업자는 도면에 따라 제품을 엄격하게 제작해야 합니다. 각 프로세스에는 기술 강사가 있습니다. QC 감독자는 정기적으로 생산을 검사합니다. 우리는 생산 중에 제품 성능 테스트를 수행하고 제품이 완료되면 포괄적인 품질 테스트를 수행합니다.
|
