| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-1500/0.48 |
| MOQ: | 1 유닛 |
| 가격: | $5000-$100000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | 티/티 |
1500kva 3단계 패드 장착 트랜스포머 오일 충전 저전압 480V ~ 240V 라이브 전면 전기 전력 트랜스포머
이 1500kVA, 3단계, 패드 장착 된 오일 몰입 트랜스포머는 북미 IEEE/ANSI 표준에 따라 설계되었으며 480 V의 주요 및 416Y/240 V의 부속으로 설계되었습니다.그것은 FR3 불 retardant 에스테르 오일과 구리 롤링을 갖추고 있습니다..

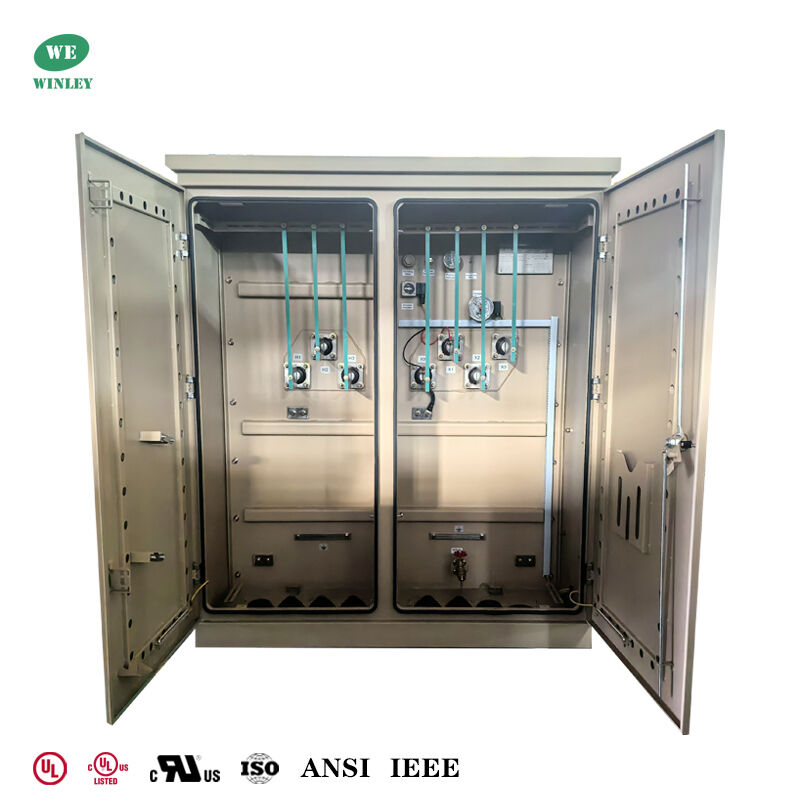

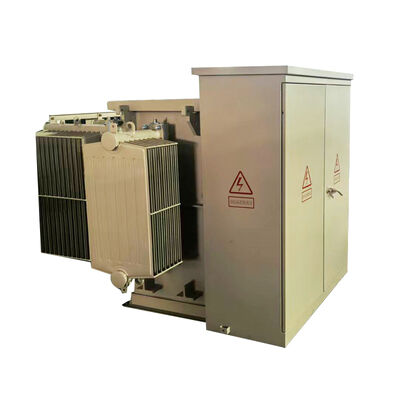

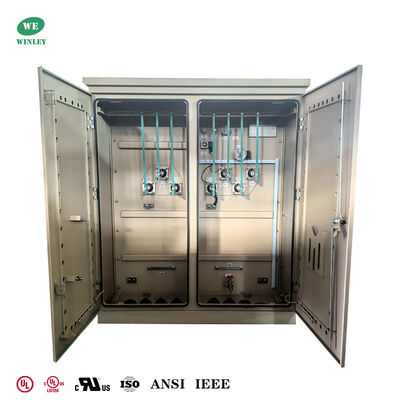

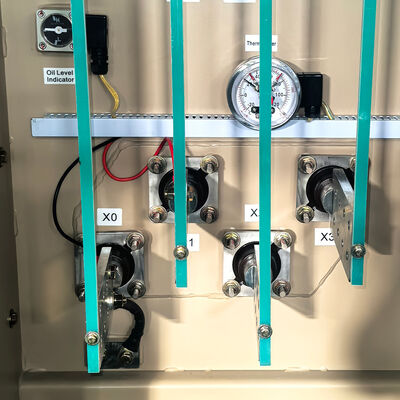

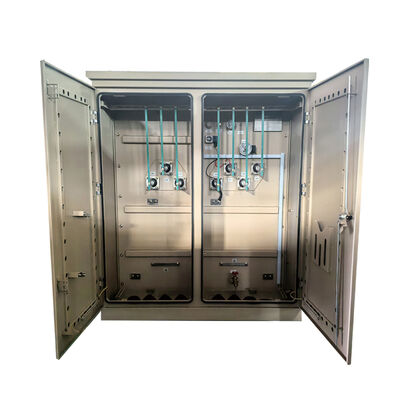

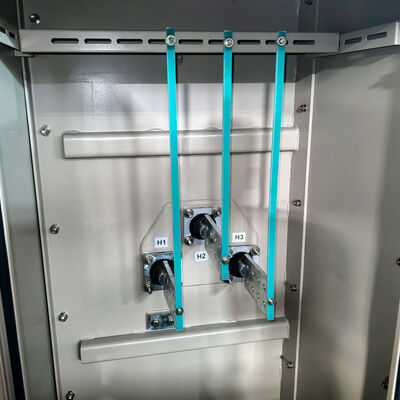

제품 공장 사진
윈리 일렉트릭은 북미 시장에 대한 3단계 트랜스포머가 UL 및 cUL 인증을 받았으며 광범위한 지역 경험을 바탕으로 신뢰할 수 있고 고품질의 전력 솔루션을 제공합니다.
기술 도면
3단계 패드 장착 트랜스포머는 트랜스포머의 코어와 와일링이 같은 오일 탱크에 있는 트랜스포머의 고전압 쪽에 로드 스위치와 피지션을 몰아넣습니다.첨단 구조의 장점이 있습니다., 신뢰할 수 있는 성능, 에너지 절약 및 소비 감소, 유연한 사용, 강력한 적응력 및 경제적 이점.
주요 자료
| - 아니 | 항목 | 단위 | 요구 사항 |
| 1 | 종류 | ~ | 기름에 담긴, 패드 장착 |
| 2 | 명목 용량 | kVA | 1500 |
| 3 | 단계 번호 | ~ | 3 |
| 4 | 원전 전압 | V | 480 |
| 5 | 1차 부시 | ~ | (3) 8홀 스파드 |
| 6 | 2차 전압 | V | 416Y/240 |
| 7 | 2차 부시 | (4) 8홀 스파드 | |
| 8 | 냉각 방법 | ~ | KNAN |
| 9 | 명목 주파수 | Hz | 60 |
| 10 | 벡터 그룹 | ~ | Dyn1 |
| 11 | 단열계급 | ~ | A |
| 12 | 온도 상승 | K | 65 |
| 13 | 단열 액체 물질 | ~ | FR3 오일 |
| 14 | 서비스 상태 | ~ | 야외 |
| 15 | 표준 | ~ | IEEE ANSI C5712.00 |
표준 특징
• 60 Hz 동작
• 65°C 평균 롤링 상승
• 방사선 및 루프 공급 장치.
• 죽은 및 활력 전면형 HV 단말기.
• HV BIL 45 150 kV (죽은 전선) 200 kV (살아있는 전선).
• LV BIL 30 ~ 60kV
• 저전압 문 3점 잠금
• 고전압 문, 낮은 전압 문이 열린 후에만 열 수 있습니다.
• 딱딱한 철판.
• 트랜스포머 탱크는 커버에서 베이스까지 용접되어 있습니다.
• 영구적 인 이름 표지판
• 1 인치 NPT 파이프 캡 채용 장치.
• ANSI 탱크 마운드 패드
1인치 배수 밸브와 샘플러
• 자동 압력 완화 밸브 (35 SCFM).
• 펌프 변속기 (2) 전체 용량 펌프의 2.5% 이상 및 이하
• 트랜스포머 탱크 덮개에 10x18 (또는 14x25) 손 구멍 한 개.
• 올리브 녹색 으로 칠 한 것.
• 최신 ANSI 표준에 따라 설계, 제조 및 테스트
사양
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
|
