| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-2500/0.48 |
| MOQ: | 1개 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | 티/티 |
트랜스포머 패드 마운트 3단계 2500kva 480V ~ 480V 오일 잠수 격리 트랜스포머
윈리 일렉트릭의 3단계 2500kVA 480V~480V 패드 장착 오일 잠수 격리 변압기이 트랜스포머는 기름에 담긴 기술의 독특한 이점을 강력한 격리 성능과 결합합니다..

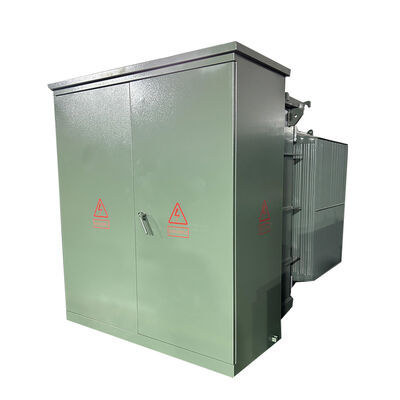

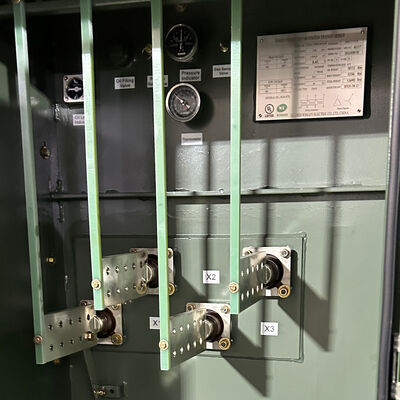

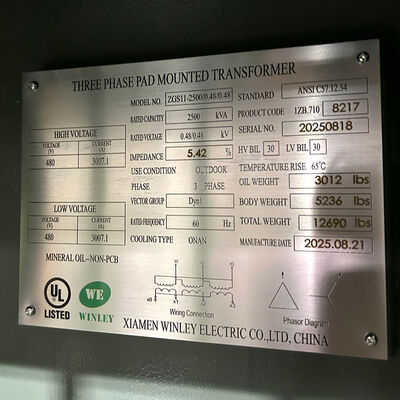

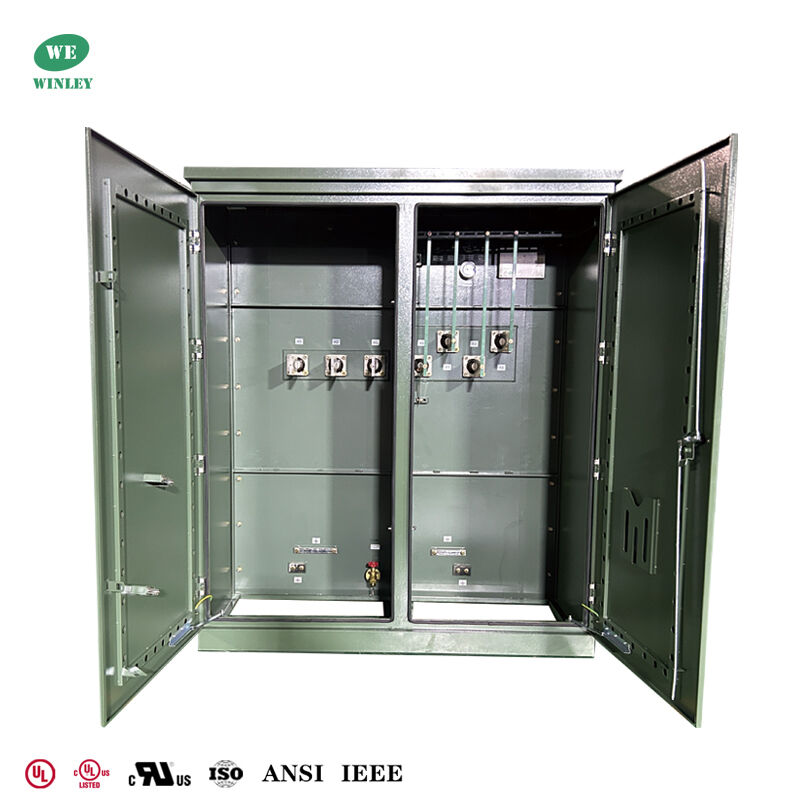

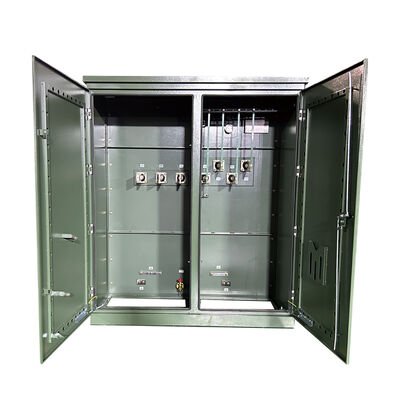

제품 사진
주요 자료
| - 아니 | 항목 | 단위 | 요구 사항 |
| 1 | 종류 | ~ | 기름에 담긴, 패드 장착 |
| 2 | 명목 용량 | kVA | 2500 |
| 3 | 단계 번호 | ~ | 3 |
| 4 | 원전 전압 | V | 480 |
| 5 | 2차 전압 | V | 480Y/277 |
| 6 | 냉각 방법 | ~ | ONAN |
| 7 | 명목 주파수 | Hz | 60 |
| 8 | 벡터 그룹 | ~ | Dyn1 |
| 9 | 단열계급 | ~ | A |
| 10 | 온도 상승 | K | 65 |
| 11 | 임페던스 | % | 5.75 |
| 12 | 롤링 소재 | ~ | 알루미늄 |
| 13 | 원자재 | ~ | 실리콘 스틸 |
| 14 | 단열 액체 물질 | ~ | 광유 |
| 15 | 서비스 상태 | ~ | 야외 |
| 16 | 해수면 | M | ≤1000 |
| 17 | 표준 | ~ | IEEE ANSI C5712.00 |
기술 도면
주요 장점: 기름에 담긴 격리 기술의 강도
1첨단 격리: 장비와 인원을 보호합니다.
이 트랜스포머의 핵심은 그 특이한 격리 능력입니다.입력 및 출력 회로 사이의 완전한 전기 장벽을 만드는 정밀 전자기 설계로 가능이것은 전력 시스템에서 세 가지 중요한 문제점을 해결합니다.
2오일 잠수 냉각: 효율성과 장수성 결합
윈리 일렉트릭의 수십 년의 석유 침몰 기술 전문 지식은 이 변압기에 빛을 비추며, 건조형 대안과 구별되는 장점을 제공합니다.
S가시화
| 등급 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (파운드) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247그러디/7200 4160GrdY/2400 또는 다른 |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
|
