| 브랜드 이름: | WINLEY |
| 모델 번호: | ZGS-112.5/4.16 |
| MOQ: | 1개 |
| 가격: | $5000-$150000 |
| 포장에 대한 세부 사항: | 합판 케이스 |
| 지불 조건: | 티/티 |

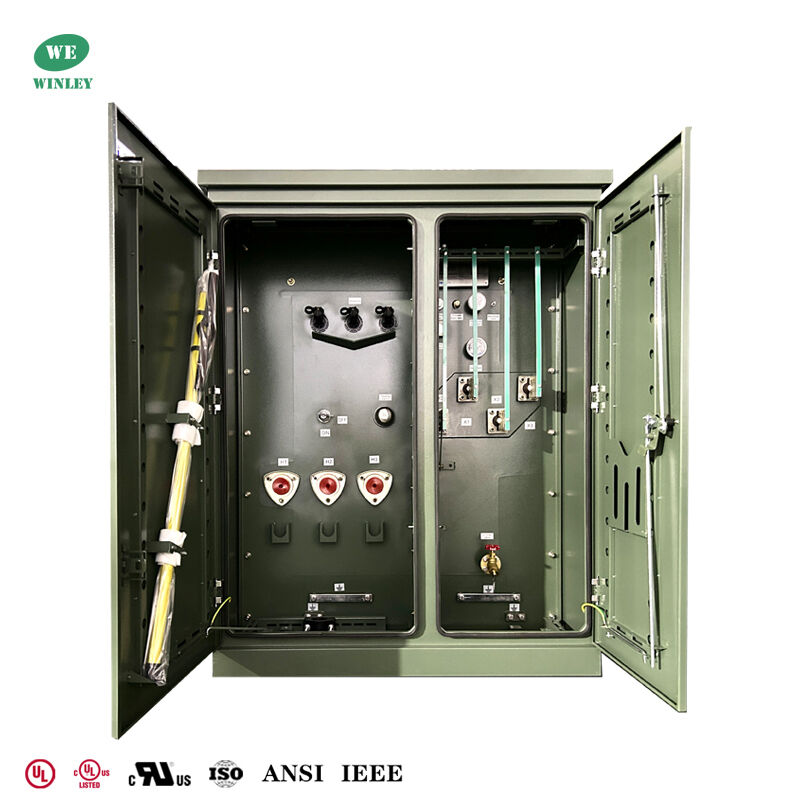

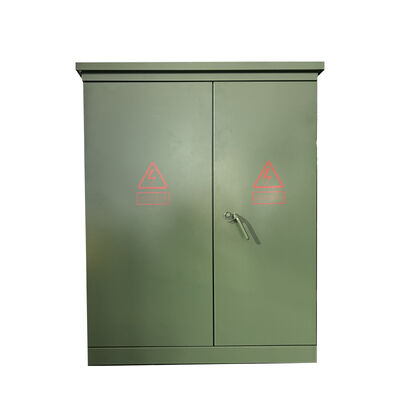

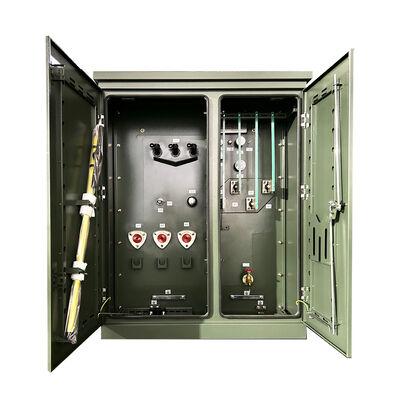

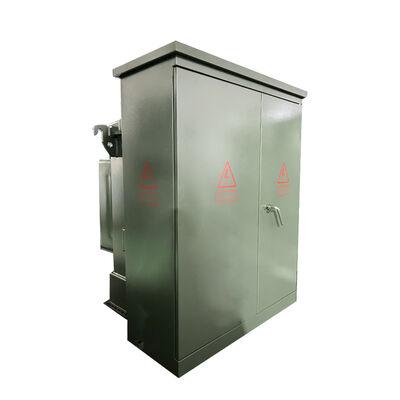

112.5kVA 삼상 패드 장착 변압기 4160V ~ 208V 유입 배전 변압기 패드 장착UL/CUL 인증
이 삼상 패드 장착 변압기는 방사형 공급 애플리케이션을 위해 특별히 설계된 격실형 액체 충전 구성을 특징으로 합니다. 정격 용량 112.5KVA로 60Hz 주파수에서 작동하며 Dyn1 벡터 그룹, 4160V 1차 전압 및 208Y/120V 2차 전압을 자랑하여 상업 및 산업 시나리오의 전력 분배 요구 사항을 충족하는 데 이상적입니다.
우리를 선택하는 이유
WINLEY는 ANSI®/IEEE® 표준을 충족하고 UL/cUL 인증을 획득한 액체 충전 삼상 패드 장착 변압기 전체 라인을 제공합니다. 최대 34.5kV의 전압과 최대 5,000kVA의 정격으로 변전소 및 산업 전력 시스템과 같은 고전압 및 대용량 애플리케이션에 적합합니다. 오일 침지 설계는 고부하, 고전압 시나리오에서 뛰어난 성능과 안정성을 보장합니다.
UL 인증서 cUL 인증서
주요 데이터
| 변압기 유형 | 패드 장착, 격실형 |
| 변압기 구성 | 액체 충전 패드 장착 |
| 변압기 공급 유형 | 방사형 공급 |
| 위상 | 삼상 |
| 용량 | 112.5 KVA |
| 벡터 그룹 | Dyn1 |
| 1차 전압 | 4160V |
| 2차 전압 | 208Y/120 |
| 주파수 | 60 Hz |
| 온도 상승 | 55/65°C |
| 냉각 클래스 | ONAN; 자기 냉각 |
| 효율 표준 | DOE 2016 표준 충족, ANSI/IEEE 표준 충족 |
| 권선 재료 | 구리 |
| 무부하 손실(와트) | +/- 260W |
| 100%에서 전 부하 손실(와트) | +/- 1,300W |
기술 도면
응용 분야
S사양
| 정격 전력 (KVA) |
고전압 (KV) |
저전압 (V) |
무부하 손실 (W) |
부하 손실 (W) |
높이 (mm) |
깊이 (mm) |
너비 (mm) |
무게 (kg) |
무게 (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
생산 과정
|
